进口气动闸阀

产品说明

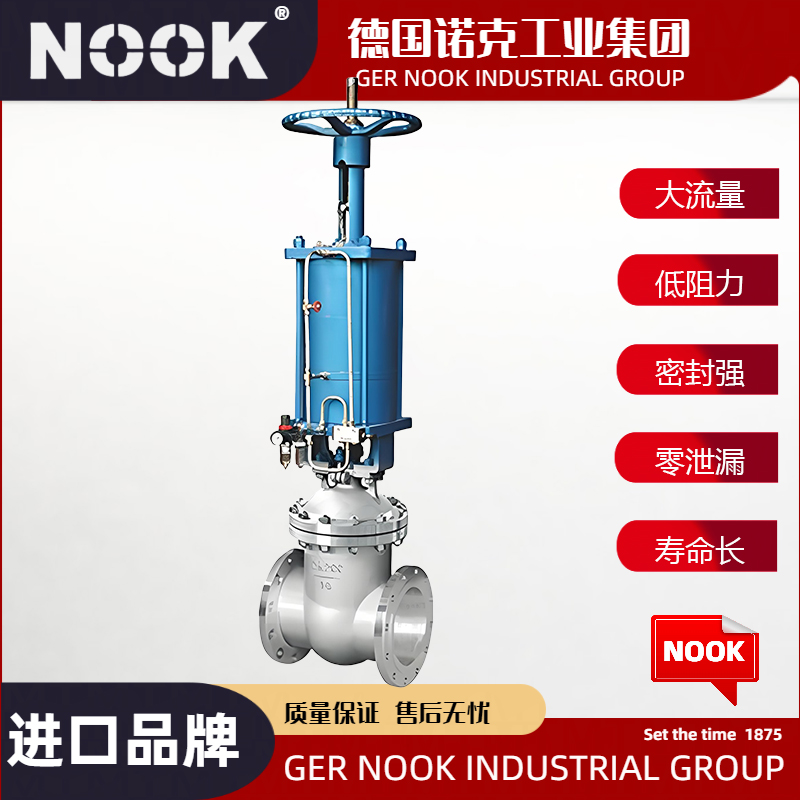

Z641H气动闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

产品介绍

Z641H气动闸阀是具有气动执行机构(双层气缸，并带有缓冲机构)和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭气动阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

主要零件材料

阀体、阀盖、阀板	铸钢
阀体及闸板的密封面	合金钢
阀杆	不锈钢
双头螺栓	35号钢
气缸	20号无缝钢管
活塞	铸铝合金
手动螺母	青铜
密封圈	石棉橡胶板、缠绕式金属石墨垫片
活塞环及轴环	耐油橡胶○型圈
填料函	石墨石棉绳

主要性能参数

型号	公称压力PN(MPa)	阀体试验压力 PN(MPa)
		强度试验	密封试验
Z641H-10	1.6	2.4	1.6
Z641H-25	2.5	3.8	2.5
Z641H-40	4.0	6.0	4.0
Z641H-64	6.4	9.6	6.4

外形结构图

主要外形和连接尺寸

公称通径  DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT(Kg)
型号：Z641H-16C、Z641H-16P、Z641H-16R、Z641H-16I
50	250	160	125	100	16	4-Φ18	950	570	180	36
65	270	180	145	120	18	4-Φ18	1050	596	180	53
80	280	195	160	135	20	8-Φ18	1080	635	200	72
100	300	215	180	155	20	8-Φ18	1145	645	250	90
125	325	245	210	185	22	8-Φ18	1210	685	250	120
150	350	280	240	210	24	8-Φ18	1300	720	320	132
200	400	335	295	265	26	12-Φ23	1660	940	400	258
250	450	405	355	320	30	12-Φ25	1790	1020	400	297
300	500	460	410	375	30	12-Φ25	1990	1150	450	420
350	550	520	470	435	34	16-Φ25	2090	1170	450	558
400	600	580	525	485	36	16-Φ30	2290	1325	500	840
450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760

主要外形和连接尺寸

公称通径 DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT (Kg)
型号：Z641H-25C、Z641H-25P、Z641H-25R、Z641H-25I
50	250	160	125	100	20	4-Φ18	950	570	180	38
65	270	180	145	120	22	8-Φ18	1050	596	180	55
80	280	195	160	135	22	8-Φ18	1080	635	200	76
100	300	230	190	160	24	8-Φ23	1145	645	250	94
125	325	270	220	188	28	8-Φ25	1210	685	250	126
150	350	300	250	218	30	8-Φ25	1300	720	320	136
200	400	360	320	278	34	12-Φ25	1660	940	400	265
250	450	425	370	332	36	12-Φ30	1790	1020	400	300
300	500	485	430	390	50	16-Φ30	1990	1150	450	436
350	550	550	490	448	44	16-Φ34	2090	1170	450	580
400	600	610	550	505	48	16-Φ34	2290	1325	500	860
450	650	660	600	555	50	20-Φ34	2485	1465	500	1260
500	700	730	660	610	52	20-Φ41	2640	1590	550	1420
600	800	840	770	718	56	20-Φ41	3940	1720	550	1710
700	900	955	875	815	60	24-Φ48	3450	1960	600	2105
800	1000	1070	990	930	64	24-Φ48	3650	2190	600	2310
900	1100	1180	1090	1025	66	28-Φ54	3815	2400	800	2620
1000	1200	1305	1210	1140	68	28-Φ58	4000	2650	800	2960

主要外形和连接尺寸

公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (Kg)
型号：Z641H-40C、Z641H-40P、Z641H-40R、Z641H-40I
50	250	160	125	100	88	20	4-Φ18	950	570	200	42
65	280	180	145	120	110	22	8-Φ18	1050	596	200	68
80	320	195	160	135	121	22	8-Φ18	1080	635	250	84
100	350	230	190	160	150	24	8-Φ23	1145	645	320	102
125	400	270	220	188	176	28	8-Φ25	1210	700	320	135
150	450	300	250	218	204	30	8-Φ25	1330	750	400	156
200	550	375	320	282	260	38	12-Φ30	1660	940	400	276
250	650	445	385	345	313	42	12-Φ34	1820	1050	450	306
300	750	510	450	408	364	46	16-Φ34	1990	1150	450	510
350	850	570	510	465	422	52	16-Φ34	2110	1190	500	720
400	950	655	585	535	474	58	16-Φ41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-Φ41	2490	1510	550	1320
500	1150	755	6720	612	576	62	20-Φ48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-Φ54	2940	1720	600	2160

使用说明

1、本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯;下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置;反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态;反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

注意事项

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。

进口气动闸阀热门搜索

进口球阀 进口蝶阀 进口闸阀 进口针型阀 进口调节阀 进口电磁阀 进口疏水阀 进口排气阀 进口减压阀 进口阻火器 进口过滤器 进口截止阀 进口安全阀 进口隔膜阀 进口止回阀 进口角座阀 进口真空阀 进口呼吸阀 进口平衡阀 进口旋塞阀 进口放料阀 进口过滤器 进口排污阀 进口排泥阀 进口切断阀 进口管夹阀 进口柱塞阀 进口底阀 进口视镜 进口法兰 进口水力控制阀 进口安全阀 进口刀型闸阀

进口气动闸阀知识专区

德国NOOK诺克@气动闸阀是一种通过压缩空气驱动的阀门，主要用于控制和调节管道中的流体流量。以下是关于气动闸阀的详细介绍：

一、基本定义

• 名称：气动闸阀（Pneumatic gate valve）

• 工作原理：通过气动执行机构产生的空气压力推动活塞，使阀盘上的密封垫圈与阀座之间产生密封，从而实现流体的开启或关闭。

二、特点

1. 结构简单：体积小、重量轻，流体阻力特性良好，介质流动方向与阀门座密封面垂直时省力。

2. 工作可靠：高度可靠，安全性高，寿命长，维修方便，易损件少且价格低廉。

3. 远程控制：可实现远程控制和集中管理，操作简单，维护工作量较小。

4. 广泛适用性：可适用于各种腐蚀性液体及含颗粒杂质的悬浮液体的场合，如含有固体物料的污水、带有纤维物质的油品、带化学添加剂或有磨蚀性的物料等，且不受管道输送压力的影响。

5. 调节性能：在全开或者全关过程中能自动保持开启状态而达到良好的调节效果，并且可以避免人工误动引起的故障发生。

三、应用场合

气动闸阀广泛应用于石油、化工、冶金、电力、污水处理、造纸工业、采矿工业、食品和饮料工业等多个领域。在这些行业中，气动闸阀能够根据不同的工艺要求实现流体介质的调节和截断，有效保障生产系统的安全运行。

四、材质与防腐

• 材质：多采用耐腐蚀、耐高温的材料，如球墨铸铁、铸钢、不锈钢等，以确保阀门在恶劣工况下的可靠运行。

• 防腐：阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀；二方面表面光滑使过水阻力减少。

五、操作与维护

• 操作：气动阀门操作时的启闭方向一律应顺时针关闭，启闭转数不宜过多，大口径阀门亦应在200-600转内。气动阀门启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。

• 维护：为了确保气动闸阀的可靠性和稳定性，应根据实际需求选择合适的阀门型号和材质，并按照要求进行安装和维护。特别是气缸内部的橡胶圈等易损件，需要定期检查并更换。

六、优缺点

优点

• 结构简单，体积小，重量轻。

• 工作可靠，安全性高，寿命长。

• 可实现远程控制和集中管理，操作简单。

• 广泛适用于各种腐蚀性液体及含颗粒杂质的悬浮液体的场合。

缺点

• 气缸往复行程速度较慢，不能快速切断关闭通道。

• 气缸内部有弹簧存在，工作稳定性不高，容易损坏造成泄漏。

• 气缸外部连接处容易造成磨损，影响气密性和开关力矩的大小。

• 气缸内部的橡胶圈长时间受到挤压会老化变硬失去弹性，导致漏气。

综上所述，气动闸阀是一种性能优良、应用广泛的阀门类型。在选择和使用时，需要根据具体工况和要求进行综合考虑。
