| 产品名称： | 进口波纹阻火器 | 产品型号： | NKFB-25系列 |
| 公称通径： | DN15-DN600 | 美标通径： | 1/2”~20” |
| 连接形式： | 法兰连接 | ||
| 公称压力： | 1.6Mpa~6.4Mpa | 美标压力： | 150LB~400LB |
| 适用温度： | -54℃-480℃ | 功能作用： | 阻爆燃、阻爆轰、阻火 |
| 适用介质： | 燃气、可燃性气体等 | 安装位置： | 管道、油罐、燃气罐、燃气管道 |
| 阀体材质： | 碳钢、不锈钢304 | 结构形式： | 网型、波纹式、抽屉式 |
| 试验方法： | 连续13次以亚音速火焰试验，每次都能阻止火焰的通过。 | ||
| 测试压力： | 1.5倍压力无渗漏 | 生产厂家： | 美国NICO尼科工业 |
美国尼科NICO进口波纹阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸，从而保证储罐的安全。这类阻火器内的阻火层常用不锈钢带或铜镍合金材料压制而成的波纹状，波纹的大小由气体性质和阻止火焰速度决定。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。
进口波纹阻火器是由两个方向折成的波纹型的薄板材料组成，波纹之间分隔成许多小的孔隙和通道，给火焰提供了一条曲曲折折的通道。另一种由波纹薄板和平板交替缠绕在中心轴上，组成一叠带有三角形孔隙阻火层，这种结构的阻火层可以根据设计需要生产不同直径、不同厚度和不同孔隙的波纹阻火层。波纹结构阻火器经测试证明，阻火性能好，使用范围广，制造成本低，易于检查和安装等优点，所以这种结构的阻火器已被广泛使用。防爆波纹阻火器阻火层由几层阻火层组成一个一个整体，但层与层之间不允许留有空隙，以防止火焰由间隙通过。
| 阀体材料 | 碳钢WCB、不锈钢304、316、 |
| 阻火芯件材料 | 不锈钢防爆阻火波纹板 |
| 密封件材料 | 耐油石棉橡胶、四氟PTFE |
| 环境温度 ℃ | ≤480 |
| 公称压力(MPa) | 0.6~5.0 |
| 防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |

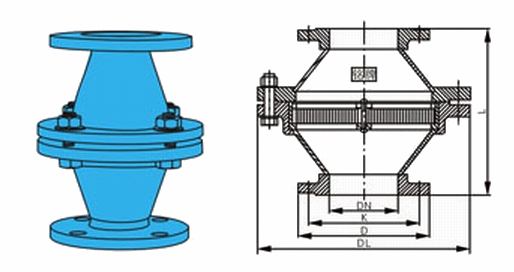

| 规格 | 安装尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| DN50 | Ø110 | Ø140 | 220 | 235 | 4×14 |
| DN80 | Ø150 | Ø185 | 280 | 270 | 4×18 |
| DN100 | Ø170 | Ø205 | 325 | 275 | 4×18 |
| DN150 | Ø225 | Ø260 | 425 | 290 | 8×18 |
| DN200 | Ø280 | Ø315 | 495 | 305 | 8×18 |
| DN250 | Ø335 | Ø370 | 595 | 320 | 12×18 |
| DN300 | Ø395 | Ø435 | 655 | 405 | 12×23 |
| 规格 | 安装尺寸（mm） | ||||
| D2 | D | L | H | N-d | |
| 2" | Ø120.5 | Ø152 | 220 | 235 | 4×19 |
| 3" | Ø152.5 | Ø190 | 280 | 270 | 4×19 |
| 4" | Ø190.5 | Ø229 | 325 | 275 | 8×19 |
| 6" | Ø241.5 | Ø279 | 425 | 290 | 8×22 |
| 8" | Ø298.5 | Ø343 | 495 | 305 | 8×22 |
| 10" | Ø362 | Ø406 | 595 | 320 | 12×25 |
| 12" | Ø432 | Ø483 | 655 | 405 | 12×25 |
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
8、阻火器连续13次以上亚音速火焰试验，每次都能阻止火焰的通过。
9、水压试验2.4Mpa无渗漏。
1、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。
