进口组合式空气阀

一、进口组合式空气阀选型阐述

产品名称：	进口组合式空气阀	产品型号：	CARX系列
进口通径：	DN40-DN400	操作方式：	自动
连接形式：	法兰	产品别称：	复合式空气阀
公称压力：	0.8Mpa~6.3Mpa	排气能力：	高速
安装位置：	水平安装	功能作用：	排气
适用介质：	液体、气体等	适用温度：	180℃
阀体材质：	不锈钢304、316	结构形式：	复合式/组合式
测试压力：	水压1.5倍无渗漏	生产厂家：	美国NICO尼科工业

特殊材质如双相钢、铬钼钒钢、钛材、镍材、因科镍、铝青铜等可定制。

二、进口组合式空气阀描述说明

美国尼科NICO进口组合式空气阀适于装设在水泵出水口处或送配水管线中，用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率，且于管内一旦有负压产生时，本系列阀可迅速吸入外界空气，避免管线因负压而造成破管现象的发生。

其中防水锤型复合式排气阀在原复合式基础上设置了上缓闭装置，更适用于长距离输水、管线走向起伏较大、易产生断流弥合及水柱分离的工况。

三、进口组合式空气阀工作原理

当输水管内开始注水时，活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球至关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气孔排出（整体式），或由自动排气阀排气孔排出（分体式）。当水泵停止，管内水流空时或遇管内产生负压时，活塞迅速开启，吸入空气，确保管线安全。

防水锤型排气阀由于设置了缓闭装置（缓闭装置由节流环和弹簧组成），当输水管线充水，排气阀进行大量排气，当排气量达到一定值时（排气阀压差达到0.05kg/cm2及以上时（由弹簧设定值）），节流环动作，直至关闭位置，大量气体从节流环孔流出，减缓排气速度，以达到防止和减少关闭水锤。大量吸气时节流环复位不节流，排气阀吸入大量气体，确保管线安全。

四、进口组合式空气阀主要零件名称及材质

序号	名称	材质
1	阀体	球墨铸铁（OT450-10）
2	阀盖	球墨铸铁（QT450-10）
3	O型圈	丁腈橡胶（NBR）
4	活塞架	铝青铜（ZCuAl10Fe3）
5	密封环	丁腈橡胶（NBR）
6	活塞	不锈钢（0Cr19Ni9
7	浮球	不锈钢（0Cr19Ni9）
8	排气罩	球墨铸铁（QT450-10）/碳钢（Q235-A）
9	自动排气阀	组件
10	弹簧	不锈钢（1Cr18Ni9）
11	节流环	聚丙烯
12	缓冲罩	球墨铸铁（QT450-10）
13	阀体内筒	聚丙烯

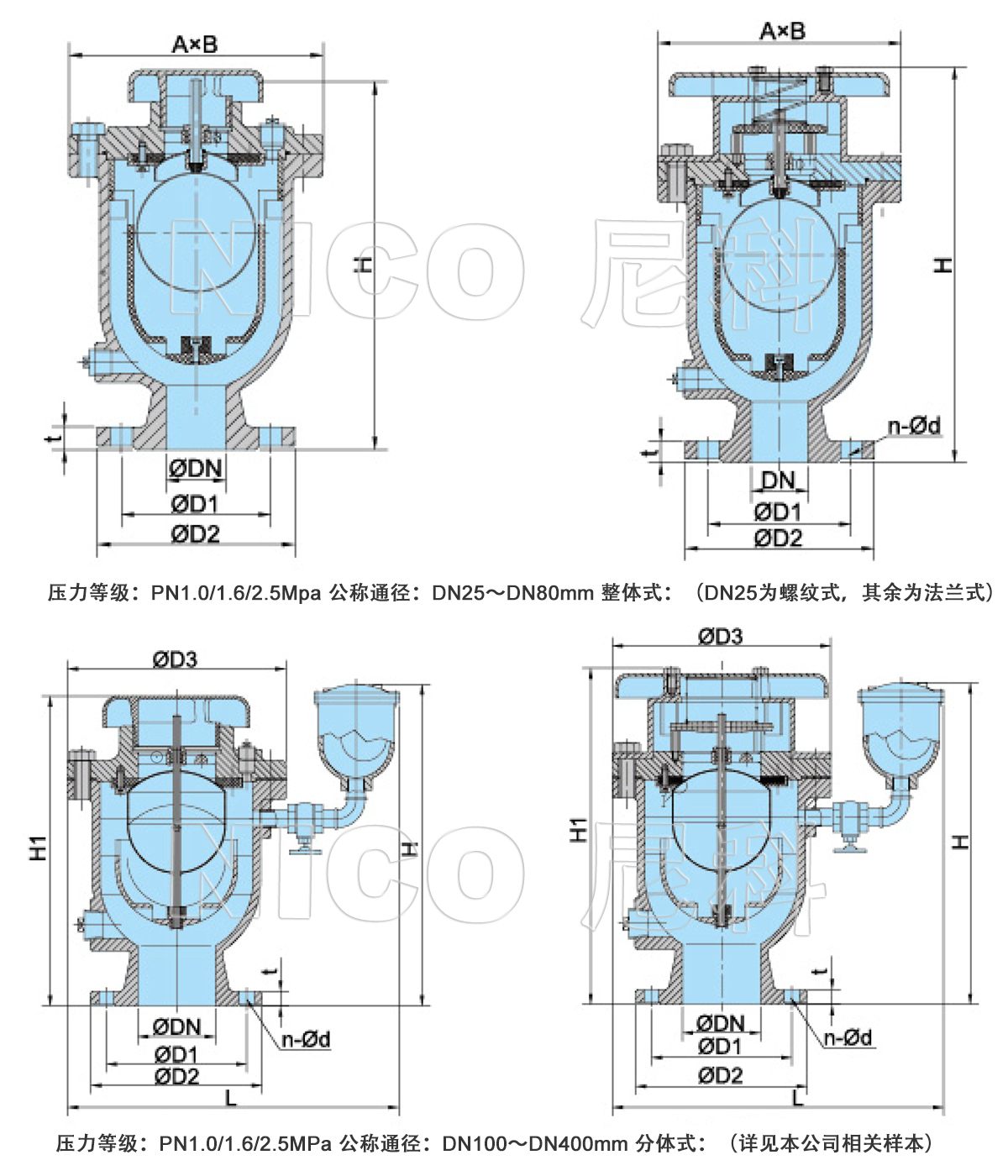

五、进口组合式空气阀相关尺寸

外形尺寸：

公称通径 DN	产品代号	PN(MPa)	D1	D2	t	n-d	H		A×B
							CARX	CARH
25	CARX-0025	1.0/1.6/2.5	ZG1"	/	/	/	～260	/	145×145
50	CARX（H）-0050	1.0/1.6/2.5	125	165	19	4-19	～320	～346	162×162
80	CARX（H）-0080	1.0/1.6/2.5	160	200	19	4-19	～365	～407	198×198

外形尺寸： 单位：mm

公称通径DN	产品代号	PN (MPa)	D1	D2	t	n-d	H		H1		L	D3
							CARX	CARH	CARX	CARH
100	CARX（H）-0100	1.0/1.6	180	220	19	8	～413	～413	～398	～432	425	280
		2.5	190	235	19	8
150	CARX（H）-0150	1.0/1.6	240	285	19	8	～447	～460	～445	～511	505	356
		2.5	250	300	20	8
200	CARX（H）-0200	1.0	295	340	20	8	～563	～547	～546	～673	581	446
		1.6	295	340	20	12
		2.5	310	360	22	12
250	CARX（H）-0250	1.0	350	395	22	12	～787	～766	～685	～900	880	500
		1.6	355	405	22	12
		2.5	370	425	24.5	12
300	CARX（H）-0300	1.0	400	445	24.5	12	～870	～850	～790	～1035	905	605
		1.6	410	460	24.5	12
		2.5	430	485	27.5	16
*400	CARX（H）-0400	1.0	515	565	24.5	16	～893	～906	～935	～1210	991	740
		1.6	525	580	28	16
		2.5	550	20	19	16

注：※带*口径如有PN2.5MPa的需求，订货前请咨询本公司技术部。

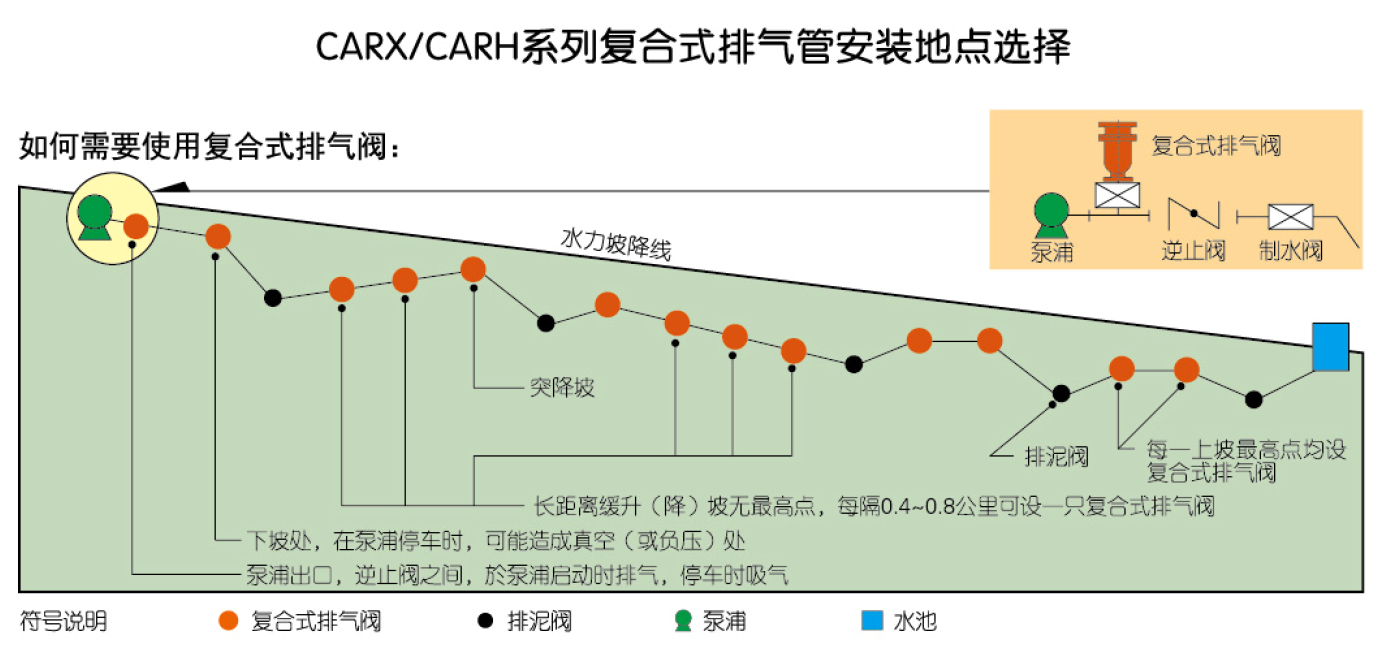

六、进口组合式空气阀安装地点的选择

七、如何选择进口组合式空气阀的口径

1.在管路中较高的几个点上，计算出其最大的排气或吸气量。
由重力流计算：
其中：S---------斜率S=tga（a管道与水平倾角）
D---------管路直径（mm）
Q---------排气或吸气量（㎡/h）

八、如何考虑进口组合式空气阀最大排气量

A.一般复合式排气阀的进出口空气压差达到4psi（即0.28kg/cm2）时，就可将管内空气在活塞关闭前排完，由上式计算值与4psi做参考点，查性能曲线图表，可得到适当的排气阀口径。
B.一般管内负压产生且超过5psi（即0.35kg/cm2）以上时，才有可能破管，由上式计算值与5psi做参考点，查性能曲线图表，可得到适当的排气阀口径。
比较A和B两点，选择其中较大的口径，即为所需的排气阀口径。
2.如不考虑负压产生而造成管路破裂时，或管内水流速在1.2～2.4m/s之间，均可采用下表选择合适的排气阀口径（也可以根据经验以输水主管管径1/8选用排气阀口径）。

Q（m³/h）	25	50	80	100	150	200	250	300	400
	0～350	220～740	650～1600	1300～3100	3000～7500	7300～15000	11000～21000	14000～31000	27000～59000
