进口常闭式气动隔膜阀

产品说明

EG6B41J英标气动隔膜阀@德国NOOK诺克开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

产品特点

1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

性能规范

型号	公称压力PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
		壳体试验	密封试验
EG6B41-6	0.6	0.9	0.66	W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤100 ≤85 ≤150
EG6B41-10	0.4	0.6	0.44
EG6B41-16	1.6	2.4	1.76

衬里材质

衬里材质（代号）	适用温度	适用介质
硬橡胶（NR）	-10 o C～85 o C	除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）	-10 o C～85 o C ]	具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）	-10 o C～120 o C	抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶	（CR）-10 o C～120 o C	动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹	-40 o C～100 o C	非腐蚀性介质

隔膜材质

隔膜材质（代号）	适宜温度	适用介质
丁基胶（B级）	-40 o C～100 o C	良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级）	-50 o C～100 o C	用于净化水、无机盐、稀释无机酸。

零件材料

序号	名称	材料
1	体阀	铸铁
2	衬囊层	橡胶
3	隔膜	橡胶
4	阀瓣	铸铁
5	阀盖	铸铁
6	阀杆	碳钢
7	手轮	铸铁
8	活塞	碳钢
9	弹簧	2Cr13
10	气缸盖	铸铁
11	上阀杆	2Cr13
12	手轮	铸铁

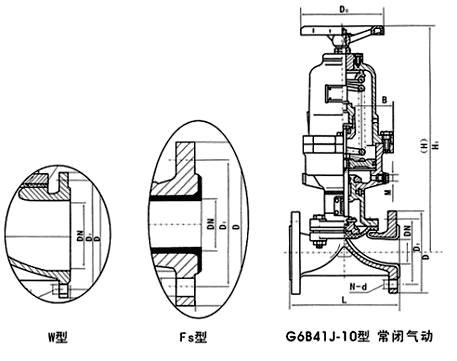

外形结构图

主要外形尺寸

型号	公称通径	尺寸(mm)										气动装置			质量
	DNmm	L		f	D1	D	D0	n-d	H	B	代号	耗气量(cm3)	气源压力(MPa)	气源接头(in)	(㎏)
		J型	W型								ES
EG6K41J-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163.9	0.3	1∕8	6.3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196.7	0．3-0．4	1∕8	7.3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229.4	0．3-0．4	1∕8	8.3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1459	0．3-0．4	1∕4	14.3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3163	0．3-0．4	1∕4	26
EG6K41J-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1∕4	30.8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6637	0．4-0．5	3∕8	64.9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3∕8	70.3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374	0．4-0．5	3∕8	80.7
	150	412	406	3	240	285	280	8-2 2	920	549	72	10652	0.5	3∕8	131
EG6K41J-6	200	527	521	4	295	340	280	8-2 2	1010	549	72	16715	0.5	3∕8	212
