进口真空隔膜阀

产品说明

GM真空隔膜阀@德国NOOK诺克是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。适用的工作介质为空气及非腐蚀性气体。

技术性能

适用范围(Pa)	105～1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10-4
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
安装位置	任意

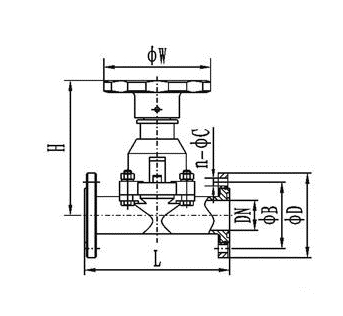

外形结构图



活套法兰连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	L	n-ΦC	法兰标准
GM-10	10	46	36	55	75	75	4-Φ6	JB919
GM-25	25	70	55	90	115	120	4-Φ7	GB/T6070
GM-40	40	100	80	100	132	150	4-Φ9
GM-50	50	110	90	100	157	180	4-Φ9

外形结构图



快卸法兰(KF)连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	L	法兰标准
GM-10/KF	10	30	12.2	55	75	75	GB4892
GM-25/KF	25	40	26.2	90	115	100
GM-40/KF	40	55	41.2	100	132	150
GM-50/KF	50	75	52.2	100	157	180

外形结构图



焊接式主要外形尺寸

型号	通径(DN)	ΦD	ΦW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25H(Ⅰ)	25	32	90	115	200
GM-40H(Ⅰ)	40	45	100	132	240
GM-50H(Ⅰ)	50	57	100	157	240
GM-10H(Ⅱ)	10	9	55	75	150
GM-25H(Ⅱ)	25	19	90	115	200
