进口UPVC气动塑料隔膜阀

产品说明

UPVC气动塑料隔膜阀@德国NOOK诺克适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。过流部件C采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。

结构特点

1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
4、采用了螺杆升降结构，启闭力矩大，平稳性好。

技术参数

气缸材质	聚酰胺PA、铝合金
气动附件	限位开关、电磁阀、过滤减压阀 定位器比例调节式
气源压力	4－6bar
公称通径	DN15-300mm
公称压力	EPDM膜片：10bar  PTFE膜片：6bar
适用温度	-30~+60℃
连接方式	双由令、法兰
阀体材质	PVC、PP、PPH、PVDF
阀座衬里	橡胶、衬氟
膜片材质	EPDM、PTFE、NBR
适用介质	空气、水、油等

性能范围

口径	工作温度（℃）						质量（㎏）
mm	RPP	PVC	ASB	UPVC	PVDF	CPVC	RPP	PVC	ASB	UPVC	PVDF	CPVC
DN15	100	0.6	90	0.6	120	0.6	0.8	0.8	0.8	0.8	1.2	0.8
DN20	100	0.6	90	0.6	120	0.6	0.9	0.9	0.9	0.9	1.6	0.9
DN25	100	0.6	90	0.6	120	0.6	1.0	1.0	1.0	1.0	1.8	1.0
DN32	100	0.6	90	0.6	120	0.6	0.3	0.3	0.3	0.3	2.4	0.3
DN40	100	0.6	90	0.6	120	0.6	0.8	0.8	1.8	1.8	3	0.8
DN50	100	0.6	90	0.6	120	0.6	2.5	2.5	2.6	2.6	3.9	2.5
DN65	100	0.6	90	0.6	120	0.6	5	5	5.1	5.1	7.8	5
DN80	100	0.6	90	0.6	120	0.6	6.1	6.1	6.2	6.2	8.9	6.1
DN100	100	0.6	90	0.6	120	0.6	9.7	9.7	9.9	9.9	15	9.7
DN125	100	0.4	90	0.4	120	0.4	13.5	13.5	13.8	13.8	21	13.5
DN150	100	0.4	90	0.4	120	0.4	25	25	25.5	25.5	37	25
DN200	100	0.4	90	0.4	120	0.4	36.5	36.5	37.2	37.2	56	36.5

外形结构图



主要外形尺寸

通径(mm)	D1	尺寸（mm）
		D				L				T	H1	n				¢
		D (HG)	JIS	DIN	ANSI	L(HG)	JIS	DIN	ANSI			n(HG)	JIS	DIN	ANSI	¢(HG)	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	130	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	145	4	4	4	4	14	19	14	16
32	135	100				160				16	180	4	4	4	4	18
40	145	110	105	110	100	180	180	200	180	16	220	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	250	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	280	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	340	4	8	4	4	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	370	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	420	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	480	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	570	570	35	625	8	12	8	8	23	23	23	22
250	390	395	400	395	362	680	680	680	680	38	726	12	12	12	12	23	23	23	25

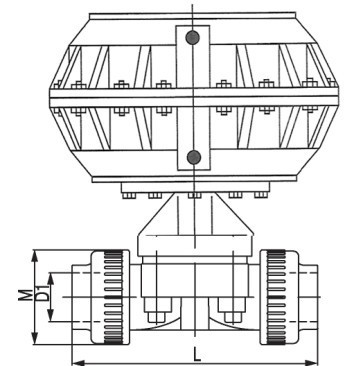

外形结构图



主要外形尺寸

口径	M	D	L	执行器
DN15	43	20	196	55
DN20	53	25	221	55
DN25	60	32	234	85
DN32	74	40	253	85
DN40	83	50	284	85
DN50	103	63	321	105
