进口磁力驱动化工泵

一、进口磁力驱动化工泵产品概述

美国尼科NICO进口磁力驱动化工泵是技术开发出的新一代产品，采用F46或PFA材料模压一次成型，该材料耐腐蚀性强、机械强度高、不老化无毒素分解等优点，其技术生产指标优越，设计独特，无需机械轴封，不渗漏，液体过流部件采用F46或PFA材料、碳化硅、氟橡胶等材料，基本参数及技术性能符合HG/T2730-2012.无轴封回转动力泵技术条件（||类）标准，泵体外壳用球墨铸铁固定，故泵体足以承托管道的重量，使用保养较为方便。,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。无泄漏输送腐蚀性介质的理想泵型。

二、进口磁力驱动化工泵选型参数

公称通径：12-200mm

流量范围：1.8-400m3/h

扬程范围：8-80m

功率范围：0.12-90kw

转速范围：2900/1450r/min

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围 :-20-100℃

工作压力：1.6MPa

泵体材质：铸铁、WCB、304、316、316L

三、进口磁力驱动化工泵产品特点

1.泵体内衬、叶轮内转子，隔离套均采用纯净的F46或PFA材料一次性模压而成，无杂质析出，非常适用于输送高纯度、高腐蚀性的化学液体；

2.泵体外壳采用球墨铸铁，泵体按标准法兰设计，机械强度较好，并且能承受重型管道负荷；

3.过流部件内衬F46或PFA材料，光滑顺畅，水力性能优越，水力摩擦损失小、效率高等特点；

4.泵轴、轴承套、动静环均采用无压烧结碳化硅，具有高硬度、高耐磨、高耐腐蚀性等特征；

5.轴承套内独特的螺旋槽设计，使滑动轴承副润滑方便，快捷带走泵运转时摩擦产生的热量；

6.隔离套增设了采用进口材料PPS特制而成的补强罩，使泵组可以承受较高的系统压力，并且可以消除采用金属套因磁涡流而产生的热量；

7.内外磁选用钕铁硼材料，磁钢表面高达3600高斯，可顺利把原动机的扭矩传递给叶轮，并且在大流量工况下也不会打滑，也可防止叶轮内转子与后止推环接触，从而防止因摩擦发热而融化氟塑料部件，确保磁力泵在强腐蚀性的场合能正常运行；

8.整个泵组采用后拉式结构，一个人便可进行内部检修和零件更换，且不需要拆卸管道。

四、进口磁力驱动化工泵适用范围

泵是输送液体或者液体增压机械。它是将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。进口化工磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。采用磁力传动原理，无泄漏输送腐蚀性介质。

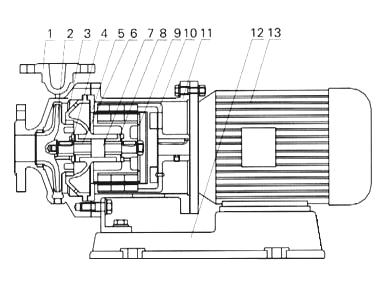

五、进口磁力驱动化工泵结构图

六、进口磁力驱动化工泵主要配件参数表

1	泵体	2	叶轮	3	轴承体	4	止推环	5	隔离套	6	轴套	7	泵轴
8	轴承	9	内磁钢总成	10	外磁钢总成	11	联接架	12	底座	13	电机

七、进口磁力驱动化工泵性能参数

泵型号	流量Q m3/h	扬程H m	转速n r/min	效率η	电机功率 kW
					介质密度(g/cm3)
					1	1.35	1.84
HGCL16-16-85F	1.8	8	2900	39	0.12	0.18	0.25
HGCL20-20-110F	2.5	12	2900	29	0.37	0.55	0.75
HGCL25-20-100F	2.5	10.5	2900	29	0.37	0.55	0.75
HGCL32-20-110F	5.5	13	2900	35	0.75	1.1	1.5
HGCL32-25-125FT	4	20	2900	30	1.1	1.5	2.2
HGCL32-25-160FT	4	32	2900	26	2.2	3	4
HGCL32-25-200FT	4	50	2900	20	3	4	5.5
HGCL40-25-120FT	6.3	15	2900	42	0.75	1.1	1.5
HGCL40-25-125FT	6.3	17.5	2900	36	1.1	1.5	2.2
HGCL40-25-160FT	6.3	32	2900	23	3	4	5.5
HGCL40-25-200FT	6.3	50	2900	28	4	5.5	7.5
HGCL40-32-115FT	6.3	15	2900	42	0.75	1.1	1.5
HGCL40-32-145FT	6.3	25	2900	42	1.5	2.2	3
HGCL40-40-100F	6.3	11	2900	34	0.75	1.1	1.5
HGCL40-40-125FT	6.3	17.5	2900	36	1.1	1.5	2.2
HGCL50-32-125F	12.5	20	2900	57	1.5	2.2	3
HGCL50-32-125FT	12.5	20	2900	56	1.5	2.2	3
HGCL50-32-160FT	12.5	32	2900	44	3	4	5.5
HGCL50-32-200FT	12.5	50	2900	35	7.5	11	11.5
HGCL50-40-125FT	12.5	20	2900	56	1.5	2.2	3
HGCL50-40-160FT	12.5	32	2900	44	3	4	5.5
HGCL65-40-200FT	25	50	2900	48	11	15	18.5
HGCL65-50-125FT	25	20	2900	55	4	5.5	7.5
HGCL65-50-150FT	20	25	2900	52	4	5.5	7.5
HGCL65-50-160FT	25	32	2900	55	5.5	7.5	11
HGCL80-50-200FT	50	50	2900	58	15	18.5	30
HGCL80-65-125FT	50	20	2900	65	7.5	11	11
HGCL80-65-160FT	50	32	2900	62	11	15	18.5
HGCL100-65-200FT	100	50	2900	59	30	37	45
HGCL100-65-250FT	100	80	2900	53	45	55	75
HGCL100-80-125FT	100	20	2900	69	11	15	18.5
HGCL100-80-160FT	100	32	2900	65	18.5	22	30
HGCL125-100-125FT	160	20	2900	65	18.5	22	30
HGCL125-100-160FT	160	32	2900	68	30	37	45
注:可按客户要求定制非标准磁力泵。

八、进口磁力驱动化工泵安装和使用

1、磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合,电机务必朝上。

2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

3、磁力驱动泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6、磁力驱动泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

九、进口磁力化工泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、磁力驱动泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，输送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。

6、磁力驱动泵运行100小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。

7、磁力驱动泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器，信用卡及其它磁卡、计算器、计算机磁盘、手表等。

十、进口磁力驱动化工泵故障与排除方法

故障形式	产 生原因	排除方法
泵不出水	1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高，苣动时联轴器打滑 5.吸程太高 6.阀门没有打开	1.改变电讥接线 2.社绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 6.校正或更?阀门
流量不足	1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够	1.调换或清洗水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速
扬程过低	1.流量过大 2.转速太低	1.关小出水阀 2.恢复额定转速
噪音太大	1.轴严重磨损 2.轴承严重磨损 3.外磁钢或?磁钢与隔离套接触 4.密封环与叶轮研磨	1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换止推环、密封环
漏 液	O型密封圈损坏	更换O型密封圈
