进口不锈钢化工泵

一、进口不锈钢化工泵产品概述

美国尼科NICO进口不锈钢化工泵为单级单吸悬臂式离心泵，其标记、额定性能点和尺寸等效采用国际标准ISO2858-1975（E）、美国尼科NICO进口不锈钢化工泵具有性能范围广、效率高、"三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是机械工业部确定取代F型耐腐蚀离心泵的节能、更新换代产品。供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。

二、进口不锈钢化工泵选型参数

公称通径：25-300(mm)

流量范围：8-2600(m3/h)

扬程范围：7-150(m)

功率范围：1.5～18.5KW

转速范围：2900r/min

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口不锈钢化工泵应用领域

进口不锈钢化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

进口不锈钢化工泵的性能范围：进口不锈钢化工泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

四、进口不锈钢化工泵性能参数

型号	转速 n	流量 Q		扬程 H	效率 η	功率 P		必需汽蚀余量
	（r/min）	（m3/h）	（L/S）	（m）	（%）	轴功率	电机功率	（NPSH）r
						（KW）		（m）
BXNK50-32-125	2900	12.5	3.47	20	51	1.33	2.2	2
	1450	6.3	1.75	5	45	0.19	0.55	2
BXNK50-32-125A	2900	11.3	3.14	16.4	50	1.01	1.5	2
	1450	5.7	1.58	4.1	43	0.15	0.55	2
BXNK50-32-160	2900	12.5	3.47	32	46	2.37	3	2
	1450	6.3	1.75	8	40	0.34	0.55	2
BXNK50-32-160A	2900	11.3	3.14	26.4	44	1.85	3	2
	1450	5.7	1.58	6.6	37.1	0.28	0.55	2
BXNK50-32-200	2900	12.5	3.47	50	39	4.36	5.5	2
	1450	6.3	1.75	12.5	33	0.65	1.1	2
BXNK50-32-200A	2900	11.3	3.14	41	38	3.24	4	2
	1450	5.7	1.58	10.3	31	0.52	0.75	2
BXNK50-32-250	2900	12.5	3.47	80	33	8.25	11	2
	1450	6.3	1.75	20	27	1.27	2.2	2
BXNK50-32-250A	2900	11.7	3.25	70	32	6.97	11	2
	1450	5.9	1.64	17.5	25	1.25	1.5	2
BXNK50-32-250B	2900	11	3.06	62	30	6.19	7.5	2
BXNK65-50-125	2900	25	6.94	20	62	2.2	3	2
	1450	12.5	3.47	5	55	0.31	0.55	2
BXNK65-50-125A	2900	22.7	6.31	16.5	61	1.67	2.2	2
	1450	11.3	3.14	4.1	54	0.23	0.55	2
BXNK65-50-160	2900	25	6.94	32	57	3.82	5.5	2
	1450	12.5	3.47	8	51	0.53	0.75	2
BXNK65-50-160A	2900	22.7	6.31	26.5	56	2.93	4	2
	1450	11.3	3.14	6.6	49.6	0.41	0.55	2
BXNK65-40-200	2900	25	6.94	50	52	6.55	11	2
	1450	12.5	3.47	12.5	46	0.93	1.5	2
BXNK65-40-200A	2900	22.7	6.31	41	50	5.07	7.5	2
	1450	11.3	3.14	10.3	44	0.72	1.1	2
BXNK65-40-250	2900	25	6.94	80	46	11.84	15	2
	1450	12.5	3.47	20	39	1.75	3	2
BXNK65-40-250A	2900	23.4	6.5	74.8	45	10.6	15	2
	1450	11.7	3.25	17.5	37.9	1.47	2.2	2
BXNK65-40-250B	2900	22	6.11	61.8	44	8.42	11	2
BXNK65-40-315	2900	25	6.94	125	39	21.8	30	2
	1450	12.5	3.47	32	33	3.3	5.5	2
BXNK65-40-315A	2900	23.4	6.5	109.5	38	18.36	30	2
	1450	11.7	3.25	28	33	2.71	4	2
BXNK65-40-315B	2900	22	6.11	96.5	37	15.63	22	2
BXNK80-65-125	2900	50	13.89	20	69	3.95	5.5	3
	1450	25	6.94	5	64	0.53	0.75	2.5
BXNK80-65-125A	2900	45.3	12.58	16.5	67	3.04	4	3
	1450	22.7	6.31	4.1	62	0.41	0.55	2.5
BXNK80-65-160	2900	50	13.89	32	67	6.51	11	2.3
	1450	25	6.94	8	62	0.88	1.5	2.3
BXNK80-65-160A	2900	45.3	12.58	26.4	65	5.02	7.5	2.3
	1450	22.7	6.31	6.6	60	0.68	1.1	2.3
BXNK80-50-200	2900	50	13.89	50	63	10.81	15	2.5
	1450	25	6.94	12.5	57	1.49	2.2	2
BXNK80-50-200A	2900	45.3	12.58	41	61	8.29	11	2.5
	1450	22.7	6.31	10.3	56.1	1.14	2.2	2
BXNK80-50-250	2900	50	13.89	80	53	20.57	30	2.5
	1450	25	6.94	20	50	2.72	5.5	2
BXNK80-50-250A	2900	45.3	12.58	65.7	52	15.61	22	2.5
	1450	22.7	6.31	16.4	49	2.07	3	2
BXNK80-50-315	2900	50	13.89	125	50	34.1	45	2.5
	1450	25	6.94	32	48	4.54	7.5	2.5
BXNK80-50-315A	2900	45.3	12.58	102.6	48	26.4	37	2.5
	1450	22.7	6.31	25.7	46	3.46	5.5	2.5
BXNK100-80-125	2900	100	27.78	20	73	7.47	11	4.2
	1450	50	13.89	5	69	0.99	1.5	3.4
BXNK100-80-125A	2900	91.8	25.5	16.8	71	5.92	7.5	4.2
	1450	45.9	12.75	4.2	67	0.78	1.1	3.4
BXNK100-80-160	2900	100	27.78	32	73	11.9	15	4.3
	1450	50	13.89	8	68	1.58	2.2	3.4
BXNK100-80-160A	2900	91	25.28	26.5	71	9.25	15	4.3
	1450	45.5	12.64	6.6	67	1.22	1.5	3.4
BXNK100-65-200	2900	100	27.78	50	72	18.92	22	3.9
	1450	50	13.89	12.5	68	2.5	3	2.5
BXNK100-65-200A	2900	91	25.28	41.5	70	14.7	18.5	3.9
	1450	45.5	12.64	10.3	66	1.93	3	2.5
BXNK100-65-250	2900	100	27.78	80	68	32.06	37	3.6
	1450	50	13.89	20	63	4.33	5.5	2.5
BXNK100-65-250A	2900	93.5	25.97	70	65	27.44	37	3.6
	1450	45.5	12.64	17.4	61	3.53	5.5	2.5
BXNK100-65-250B	2900	87.8	24.39	61.7	64	23.1	30	3.6
BXNK100-65-315	2900	100	27.78	125	62	54.94	75	3.2
	1450	50	13.89	32	58	7.52	11	2
BXNK100-65-315A	2900	93.5	25.97	109	61	45.53	75	3.2
	1450	46.5	12.92	28	56	6.33	11	2
BXNK100-65-315B	2900	88	24.44	97	60	38.77	55	3.2
BXNK125-100-200	2900	200	55.56	50	77	35.39	45	5
	1450	100	27.78	12.5	73	4.66	7.5	2.9
BXNK125-100-200A	2900	182	50.56	41.4	75	27.38	37	5
	1450	91	25.28	10.3	71	3.6	5.5	2.9
BXNK125-100-250	2900	200	55.56	80	75	58.13	75	4.5
	1450	100	27.78	20	72	7.56	11	2.3
BXNK125-100-250A	2900	186.5	51.81	69.5	73	48.35	75	4.5
	1450	93	25.83	17.4	70	6.29	11	2.3
BXNK125-100-250B	2900	175.5	48.75	61.5	71	41.42	55	4.5
BXNK125-100-315	2900	200	55.6	125	72	94.62	110	4.5
	1450	100	27.8	32	65	13.42	22	2.5
BXNK125-100-315A	2900	186.5	51.81	108.7	71	77.81	90	4.5
	1450	93	25.83	27.2	64	10.77	15	2.5
BXNK125-10-400	1450	100	27.78	50	55	24.77	30	2.5
BXNK125-100-400A	1450	93	25.83	43.2	54	20.27	30	2.5
BXNK150-125-250	1450	200	55.56	20	77	14.16	18.5	2.8
BXNK150-125-250A	1450	182	50.56	16.5	75	10.91	15	2.8
BXNK150-125-315	1450	200	55.6	32	75	23.25	30	2.8
BXNK150-125-315A	1450	182	50.56	25.5	73	17.32	22	2.8
BXNK150-125-315B	1450	165	45.83	22	72	13.74	18.5	2.8
BXNK150-125-400	1450	200	55.56	50	70	38.93	55	2.5
BXNK150-125-400A	1450	182	50.56	41	68	29.94	37	2.5
BXNK150-125-400B	1450	165	45.83	34	67	22.82	30	2.5
BXNK200-150-250	1450	400	111.11	20	79	27.59	37	2.8
BXNK200-150-250A	1450	363	100.83	16.5	79	20.66	30	2.8
BXNK200-150-315	1450	400	111.11	32	79	44.15	55	3.5
BXNK200-150-315A	1450	363	100.84	25.5	77	32.76	45	3.5
BXNK200-150-315B	1450	329	91.39	21.6	76	25.48	37	3.5
BXNK200-150-400	1450	400	111.11	50	78	69.87	90	3.5
BXNK200-150-400A	1450	363	100.83	41	76	53.36	75	3.5
BXNK200-150-400B	1450	329	91.39	33.8	75	40.4	55	3.5

五、进口不锈钢化工泵性能图谱

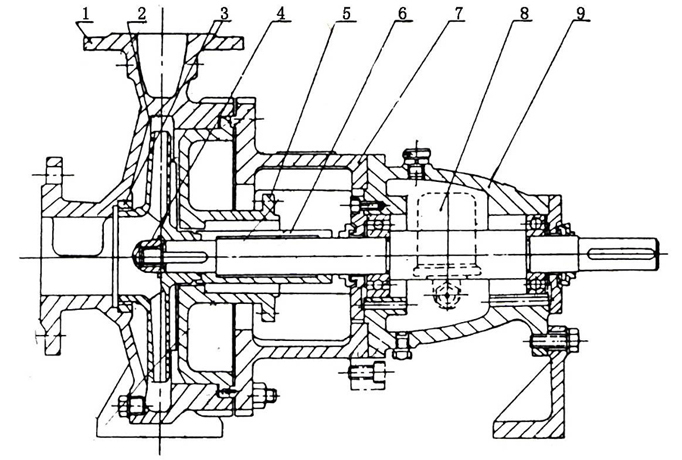

六、进口不锈钢化工泵结构图纸

七、进口不锈钢化工泵主要配件表

1	泵体	2	叶轮	3	密封环	4	叶轮螺母	5	泵盖
6	密封部件	7	中间支架	8	轴	9	悬架部件

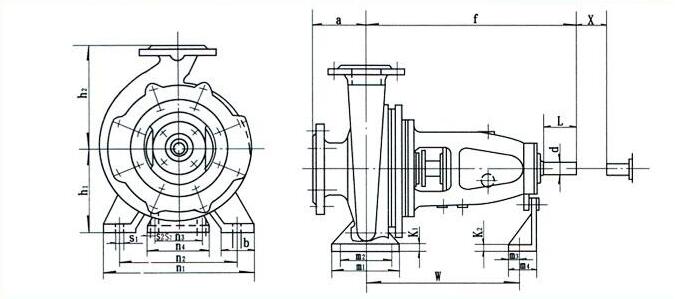

八、进口不锈钢化工泵安装尺寸

九、进口不锈钢化工泵安装尺寸

序 号	泵型号	泵外形尺寸							泵底板及安装尺寸
		a	f	h1	h2	b	p1	p2	ml	m2	nl	n2	n3	n4	tl	t2	w	s1	s2
1	50-32-160	80	385	132	160	50	118	128	100	70	240	190	110	160	12	6	285	14	14
2	50-32-200	80	385	160	180	50	139	147	100	70	240	190	110	160	12	6	285	14	14
3	65-50-160	80	385	132	160	50	121	136	100	70	240	190	110	160	12	6	285	14	14
4	65-40-200	100	385	160	180	50	140	151	100	70	265	212	110	160	13	6	285	14	14
5	65-40-250	100	500	180	225	65	166	176	125	95	320	250	110	160	14	6	370	14	14
6	65-40-315	125	500	200	250	65	194	200	125	95	345	280	110	160	16	6	370	14	14
7	80-65-160	100	385	160	180	50	124	143	100	70	265	212	110	160	13	6	285	14	14
8	80-50-200	100	385	160	200	52	147	161	100	70	265	212	110	160	13	6	285	14	14
9	80-50-250	125	500	180	225	65	167	179	125	95	320	250	110	160	15	6	370	14	14
10	80-50-315	125	500	225	280	65	204	215	125	95	345	280	110	160	18	6	370	14	14
11	100-65-200	100	500	180	225	65	159	183	125	95	320	250	110	160	14	6	370	14	14
12	100-65-250	125	500	200	250	80	180	201	160	120	360	280	110	160	16	6	370	18	14
13	100-65-315	125	530	225	280	80	210	228	160	120	400	315	110	160	18	6	370	18	14
14	100-80-160	100	500	160	200	65	132	160	125	95	280	212	110	160	14	6	370	14	14
15	125-80-400	125	530	280	355	80	261	279	160	120	435	355	110	160	20	6	370	18	14
16	125-100-200	125	500	200	280	80	175	210	160	120	360	280	110	160	17	6	370	18	14
17	125-100-250	140	530	225	280	80	193	225	160	120	400	315	110	160	18	6	370	18	14
18	125-100-315	140	530	250	315	80	224	250	160	120	400	315	110	160	19	6	370	18	14
19	125-100-400	140	530	280	355	100	265	287	200	150	500	400	110	160	20	6	370	18	14
20	150-125-250	140	530	250	355	80	204	244	160	120	400	315	110	160	19	6	370	18	14
21	150-125-315	140	530	280	355	100	236	271	200	150	500	400	110	160	20	6	370	22	14
22	150-125-400	140	530	315	400	100	273	301	200	150	500	400	110	160	21	6	370	22	14
23	200-150-315	160	670	315	400	82	255	304	200	150	515	450	140	180	25	10	500	22	18
24	200-150-400	160	670	315	450	82	291	330	200	150	515	450	140	180	25	10	500	22	18
25	250-200-315	180	670	315	450	82	278	344	200	150	515	450	140	180	25	10	500	22	18
26	250-200-400	180	670	380	450	82	314	367	200	150	515	450	140	180	25	10	500	22	18

十、进口不锈钢化工泵安装尺寸

序 号	泵型号	进水法兰尺寸					出水法兰尺寸					轴伸端尺寸				重量 (kg)
		D1	D2	D3	kl	dl	D4	D5	D6	k2	d2	D	L	E	G
1	50-32-160	50	125	165	4	18	32	100	140	4	18	24	50	8	20	40
2	50-32-200	50	125	165	4	18	32	100	140	4	18	24	50	8	20	48
3	65-50-160	65	145	185	4	18	50	125	165	4	18	24	50	8	20	42
4	65-40-200	65	145	185	4	18	40	110	150	4	18	24	50	8	20	50
5	65-40-250	65	145	185	4	18	40	110	150	4	18	32	80	10	27	72
6	65-40-315	65	145	185	4	18	40	110	150	4	18	32	80	10	27	82
7	80-65-160	80	160	200	8	18	65	145	185	4	18	24	50	8	20	48
8	80-50-200	80	160	200	8	18	50	125	165	4	18	24	50	8	20	54
9	80-50-250	80	160	200	8	18	50	125	165	4	18	32	80	10	27	75
10	80-50-315	80	160	200	8	18	50	125	165	4	18	32	80	10	27	90
11	100-65-200	100	180	220	8	18	65	145	185	4	18	32	80	10	27	73
12	100-65-250	100	180	220	8	18	65	145	185	4	18	32	80	10	27	82
13	100-65-315	100	180	220	8	18	65	145	185	4	18	42	110	12	37	120
14	100-80-160	100	180	220	8	18	80	160	200	8	18	32	80	10	27	70
15	125-80-400	125	210	250	8	18	80	160	200	8	18	42	110	12	37	168
16	125-100-200	125	210	250	8	18	100	180	220	8	18	32	80	10	27	88
17	125-100-250	125	210	250	8	18	100	180	220	8	18	42	110	12	37	130
18	125-100-315	125	210	250	8	18	100	180	220	8	18	42	110	12	37	138
19	125-100-400	125	210	250	8	18	100	180	220	8	18	42	110	12	37	178
20	150-125-250	150	240	285	8	22	125	210	250	8	18	42	106	12	37	134
21	150-125-315	150	240	285	8	22	125	210	250	8	18	42	106	12	37	167
22	150-125-400	150	240	285	8	22	125	210	250	8	18	42	106	12	37	186
23	200-150-315	200	295	340	12	22	150	240	285	8	22	60	110	18	53	228
24	200-150-400	200	295	340	12	22	150	240	285	8	22	60	110	18	53	285
25	250-200-315	250	355	405	12	26	200	295	340	12	22	60	110	18	53	264
26	250-200-400	250	355	405	12	26	200	295	340	12	22	60	110	18	53	335

十一、进口不锈钢化工泵安装说明

1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸，详见困5和表4。

2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度《或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。

泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置壤液螺孔或阀门，以供起动前灌泵之用；

泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。

3、吸入和吐出管路应该另有支架，不能用泵作支承。

4、安装泵的地点，应便于巡回检查和检修。

5、安装顺序

①　将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。

②　松开联轴器。用水平仪分别放在泵轴或底座上，通过调整禊垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。

③　用混凝土灌注底座和地脚螺检孔。

④　待混凝土干涸后，应拧紧地脚螺栓，^并重新检查泵轴的氷平度。

⑤　在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm,两联轴器端面间隙，在一周内最大和最小的间咪差不得超过0.3mm.

⑥　在机组实际运行3—4小时后作最后检查，如无不良现象，则认为安装合格。
