进口微阻缓闭止回阀

产品说明

HH44X微阻缓闭止回阀@德国NOOK诺克用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。

结构特点

HH44X微阻缓闭止回阀@德国NOOK诺克具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

性能参数

型号		HH44T-10~25	HH44X-10~25	HH44H-10~25
工作压力（MPa）		1.0~2.5
适用温度（℃）		≤80
适用介质		清水、污水、海水
材料	阀体、阀盖	灰铸铁、碳钢
	阀瓣	橡胶组合件
	阀轴	不锈钢

外形结构图



主要外形尺寸

产品型号	公称通径	外形和连接尺寸
		L	B	H
HH44X-10 HH44X-16 HH44X-25 HH44T-10 HH44T-16 HH44T-25 H44H-10C HH44H-16C HH44H-25C	50	230	270	300
	65	290	290	320
	80	310	300	354
	100	350	320	350
	125	400	340	380
	150	480	410	500
	200	500	450	580
	250	600	550	670
	300	700	580	730
	350	800	630	820
	400	900	700	920
	450	1000	800	950
	500	1100	900	1100
	600	1300	990	1200
	700	1400	1120	1550
	800	1500	1300	1700

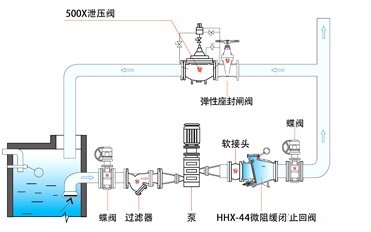

安装示意图
