进口限流止回阀

产品说明

LH45X限流止回阀@德国NOOK诺克主要用于多泵并联采用改变台数的方式进行流量调节的系统中，安装在水泵的出口，起限制水泵流量，稳定扬程。使水泵在高效区内工作，防止低扬程大流量水泵过载烧坏电机。

零件材料

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢、球墨铸铁
阀杆	铬不锈钢
阀瓣	碳钢、不锈钢+丁晴橡胶
O形圈	丁晴橡胶

外形结构图



主要外形尺寸

公称通径	尺    寸(mm)
DN(am)	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	203	210	320	137	225	168
65	216	215	330	145	270	180
80	241	220	330	178	289	210
100	270	230	410	232	375	284
125	292	245	420	286	420	310
150	330	260	420	318	450	370
200	400	280	430	413	722	463
250	480	300	450	502	769	525
300	550	320	460	600	906	625
350	622	340	470	638	1480	705
400	685	360	480	677	1027	778
450	750	360	480	677	1027	778
500	811	410	780	750	1110	690
600	935	456	888	850	1286	785

功能及主要作用原理

     1、限流止回阀限流功能
     该阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时，发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。
     其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。
    限流止回阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。 控制扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。
     2、限流止回阀止回功能
     该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。

安装与使用方法

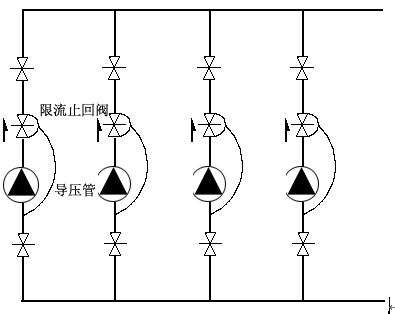

LH45X限流止回阀介质流动方向应与阀体箭头方向一致，可以外接导压管装置出厂前均通过压力试验，安装时严禁损伤导压装置；阀上的1/2管接头应安装在水泵入口处；可水平安装也可以垂直安装；限流止回阀的需求扬程大于0.1MPa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐增大，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2-3次，每次运行3-5分钟，出口压力不变即完成调试工作；视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物。
