进口锻钢法兰止回阀

产品说明

H41Y、H41H锻钢法兰止回阀@德国NOOK诺克密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。

阀盖设计形式

一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

设计结构和特征

符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

主要零件材质

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		TypeA105	Type F22	Type F304(L)	TypeF316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	铭牌	SS
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	阀盖	A105	A182F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE SS+PTFE
6	螺栓	A193 B7	A193 B16	A193 B8	A193 B8fMl
适用介质		水、蒸气、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

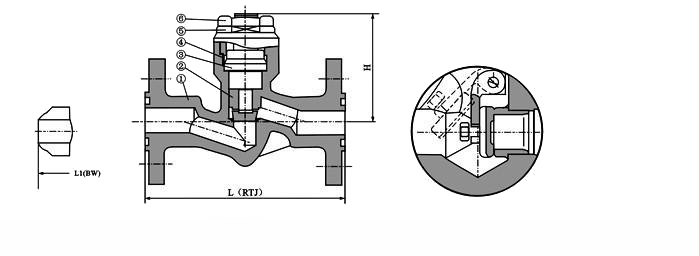

外形结构图



主要外形尺寸

NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF)  L1(BW)	150Lb		108	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H	150Lb ～ 300Lb		61	61	79	95	103	118
	600Lb		61	79	95	103	118	135
重量	150Lb	RF	2.56	3.37	4.37	8.17	8.94	12.64
		BW	1.70	190	2.10	5.12	5.50	1.89
	300Lb	RF	2.73	3.65	4.74	8.77	9.60	13.70
		BW	1.90	2.10	3.00	5.12	6.60	7.85
	600Lb	RF	3.00	4.00	5.83	9.47	10.10	15.6
		BW	2.00	3.12	4.25	7.25	8.56	13.60

外形结构图



主要外形尺寸

NPS		1/2	3/4	1	11/4	11/2	2
(PRJ) L	900Lb-1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H	900Lb-1500Lb	117	117	117	152	152	195
	2500Lb	117	117	117	152	152	195
重量	900Lb-1500Lb	10.5	11.9	13.9	19.9	26.9	32.5
	2500Lb	12.6	14.9	16.5	24.8	30.0	35.0
