进口锻钢旋启式止回阀

产品说明

H64Y、H44Y锻钢旋启式止回阀@德国NOOK诺克密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。

阀盖设计形式

一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

设计结构和特征

符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。

标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
		A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276410	A276304	A276F304(L)	A276F316(L)
3	阀瓣	A276420	A276304	A276F304(L)	A27F316(L)
4	螺母	A1942H	A1944	A1948	A1948M
5	摇杆	A105	A182F22	A182F304(L)	A182F316(L)
6	垫片	316夹柔性石墨		316夹PTFE
7	阀盖	A105	A182F22	A182F304(L)	A182 F316(L)
8	螺栓	A193B7	A193B16	A193B8(M)	A193B8(M)
9	销钉	a276420		A182F304	A182F316
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

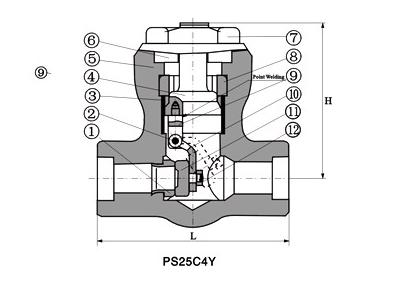

外形结构图



主要外形尺寸800LB～900LB～1500LB

NPS		3/8”	1/2”	3/4”	1”	11/4"	11/2"	2"
L	800LB	79	79	92	111	120	120	140
	900LB～1500LB	92	111	111	120	120	140	178
W	800LB	61	61	78	84	101	120	133
	900LB～1500LB	79	79	79	97	105	120	140
重量	800LB	1.1	1.0	1.9	3.9	4.5	7.3	10.0
	900LB～1500LB	3.1	3.0	3.6	4.3	6.1	8.8	12.6

外形结构图



主要外形尺寸～900LB～2500LB

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
	2500lb	10.0	9.6	9.4	21.5	27.5	32.5
