进口滑道滚球式止回阀

产品说明

HQ41X滑道滚球式止回阀@德国NOOK诺克采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下滚动从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小 50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度为 0~80℃。

技术参数

公称压力：1.0~1.6MPa
公称通径：50~350mm
适用介质：水及弱腐蚀性流体
适用温度：0~80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598

工作原理

HQ41X滑道滚球式止回阀采用橡胶滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声式关闭，不产生水锤。滑道滚球式止回的阀体采用全水流通道，流量大，阻力小，水平或垂直安装均可。

典型安装示意图



主要零部件材料

零件名称	阀体	球
材料	铸铁、球铁、铸钢	钢体外包橡胶

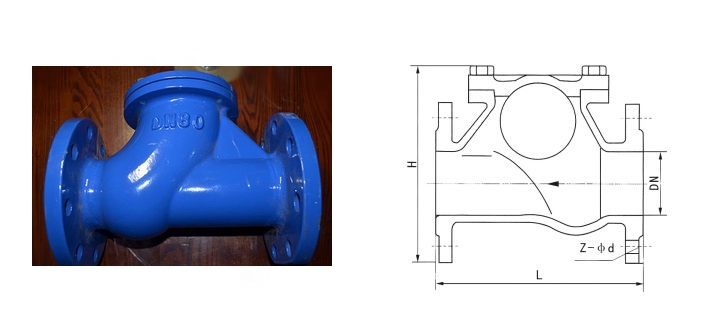

外形结构图



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
D	185	210	245	280	335	400	495	600	715	820
