产品名称: | 进口止回阀 | 产品型号: | NCCK系列 |
公称通径: | DN15-DN600 | 美标通径: | 1/2”~20” |
连接形式: | 法兰连接、 | ||
公称压力: | 1.6Mpa~16Mpa | 美标压力: | 150LB~3500LB |
适用温度: | -193℃~425℃ | 功能作用: | 防止介质倒流 |
适用介质: | 水油汽等 | 安装位置 | 管道、道 |
阀体材质: | 碳钢、锻钢、不锈钢304 | 结构形式: | 升降式、旋启式、蝶式、 |
测试压力: | 水压1.5倍无渗漏 | 生产厂家: | 美国NICO尼科工业 |
止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类,又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似,仅缺少带动阀瓣的阀杆。介质从进口端(下侧)流入,从出口端(上侧)流出。当进口压力大于阀瓣重量及其流动阻力之和时,阀门被开启。反之,介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣,工作原理与升降式止回阀相似。止回阀常用作抽水装置的底阀,可以阻止水的回流。止回阀与截止阀组合使用,可起到安全隔离的作用。缺点是阻力大,关闭时密封性差。

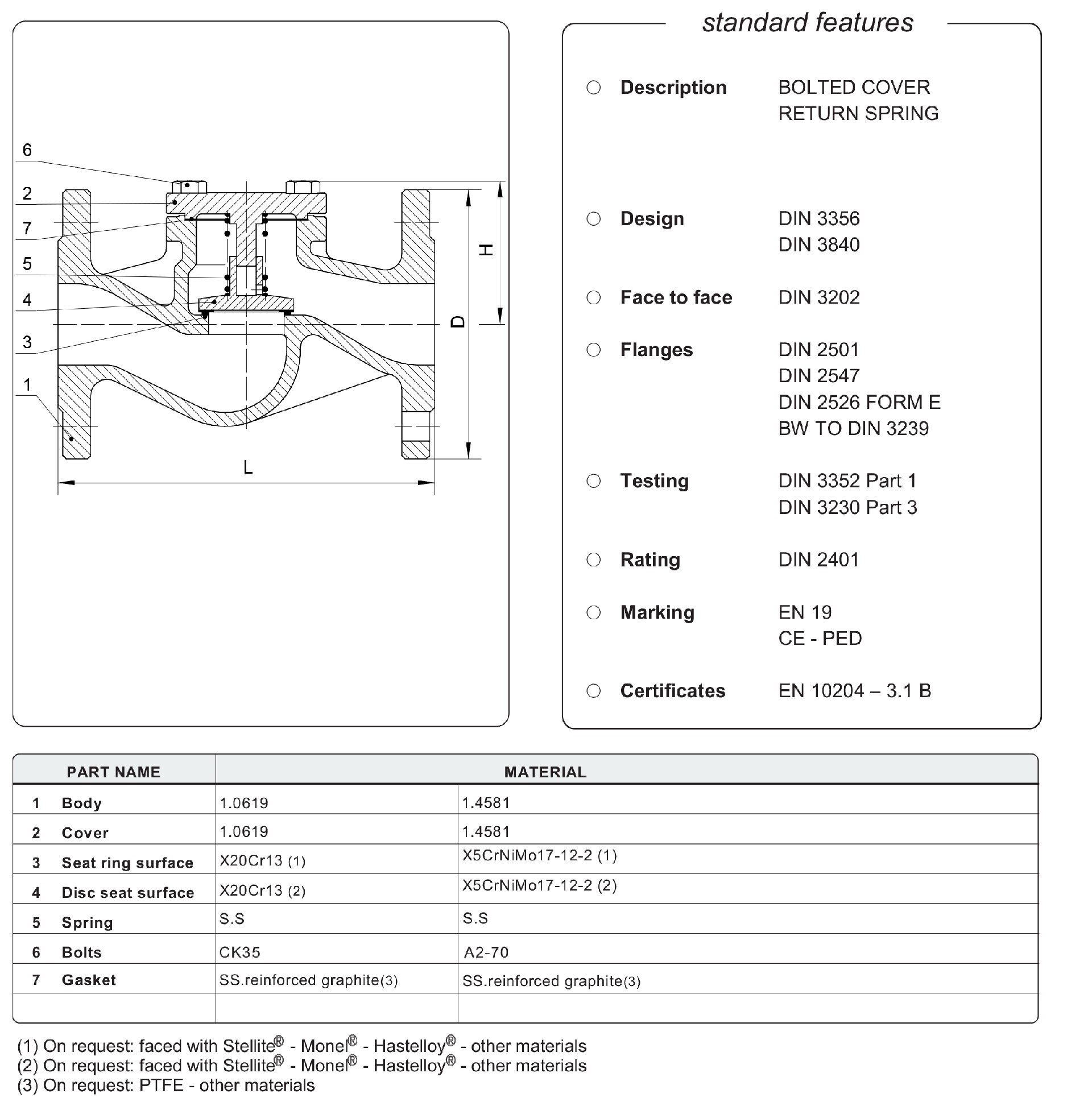

FIG.C.360 LIFT CHECK VALVE DIN PN16 Face to Face F1
SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L RF | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 315 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
H | 70 | 80 | 85 | 100 | 110 | 115 | 130 | 145 | 165 | 185 | 205 | 235 | 250 | 300 | 360 | 410 | 460 | 520 | 570 | -- |
FIG.C.361 LIFT CHECK VALVE DIN PN25 PN40 Face to Face F1
SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
D- PN25 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 330 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 845 |
D- PN40 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 350 | 375 | 450 | 515 | 580 | 660 | 685 | 755 | 890 |
H | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 295 | 320 | 385 | 450 | 510 | 585 | 610 | 670 | -- |
FIG.C.362 LIFT CHECK VALVE DIN PN63 Face to Face F2
SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | -- |
L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | 1025 | 1150 | 1400 | 1600 | -- |
D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 375 | 415 | 470 | 530 | 600 | 670 | 800 | 930 | -- |
H | 105 | 120 | 120 | 135 | 150 | 160 | 180 | 200 | 230 | 280 | 310 | 340 | 390 | 430 | 500 | -- | -- | -- | -- | -- |
FIG.C.363 LIFT CHECK VALVE DIN PN100 Face to Face F2
SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | -- | -- | -- | -- | -- |
L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | -- | -- | -- | -- | -- |
D | 105 | 130 | 140 | 155 | 170 | 195 | 220 | 230 | 265 | 315 | 355 | 385 | 430 | 505 | 585 | -- | -- | -- | -- | -- |
H | 105 | 120 | 120 | 135 | 150 | 170 | 200 | 220 | 250 | 300 | 350 | 380 | 410 | 480 | 570 | -- | -- | -- | -- | -- |
FIG.C.364 LIFT CHECK VALVE DIN PN160 Face to Face F2
SIZE DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | -- | -- | -- | -- | -- |
L RF/BW | 210 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 600 | 650 | 775 | 900 | -- | -- | -- | -- | -- |
D | 105 | 130 | 140 | 155 | 170 | 195 | 220 | 230 | 265 | 315 | 355 | 390 | 430 | 515 | 585 | -- | -- | -- | -- | -- |
H | 110 | 125 | 125 | 140 | 155 | 180 | 220 | 240 | 270 | 320 | 370 | 400 | 430 | 500 | 600 | -- | -- | -- | -- | -- |
1、旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多瓣式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、蝶式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较差。
4、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等。
1、在管道系统中不要让止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
