进口不锈钢全天候呼吸阀

产品说明

GFQ-2不锈钢全天候呼吸阀@德国NOOK诺克用于油及液体罐上，用来排除罐内的正压和负压气体，使罐内液体进出方便，如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可能出现罐体变型和振动，GFQ-2不锈钢全天候呼吸阀设计合理，结构简单，使用方便，是储罐的必备产品。

产品特点

1、不锈钢全天候呼吸阀壳体选用不锈钢、铸钢和铝合金，耐腐蚀性好；
2、阀盘采用四氟材料，耐低温，防冻性能好；
3、结构简单，易检修，安全方便。
4、性能完全符合石油工业部标准 SY7511-87 规定。

工作原理

QFQ-2不锈钢全天候呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高；罐外的大气将顶开呼吸阀的负压阀盘。

产品作用

GFQ-2不锈钢全天候呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

适用范围

不锈钢全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。不锈钢全天候呼吸阀可与ZGB波纹阻火器配套使用。

操作压力

压力	等级
	A	B	C	D
呼出压力	+355Pa(36mmH20)	+980Pa(100mmH20)	+1765Pa(180mmH20)	特殊指定
吸入压力	-295Pa(30mmH20)	-295Pa(30mmH20)	-392Pa(40mmH20)	特殊指定

通气量表

代号	规格mm	50	80	100	150	200	250
	压力等级Pa	通气量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
标准允许泄漏量m3/h		≤0.04				≤0.4

材料代号

代号	材料
Ⅰ	ZALSi7Mg	铸铝合金	铝合金	1Cr13	304	聚四氟乙烯	油品
Ⅱ	CS	碳钢	304	304	304	聚四氟乙烯	油品、化工品
Ⅲ	OCr18Ni9	SS304	304	304	304	聚四氟乙烯	化工品
Ⅳ	00Cr19Ni11	SS304L	304L	304L	304L	聚四氟乙烯	化工品
Ⅴ	0Cr17Ni12Mo2	SS316	316	316	316	聚四氟乙烯	化工品
Ⅵ	00Cr17Ni14Mo2	SS316L	316L	316L	316L	聚四氟乙烯	化工品

主要零部件

阀体材料	WCB、304、316、铝合金
正压阀盘材料	304、316、铝合金
负压阀盘材料	304、316、四氟PTFE
环境温度 ℃	-30~60

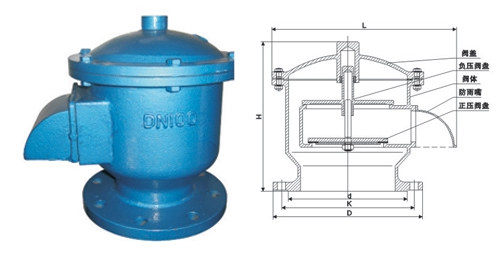

外形结构图



主要外形尺寸

公称通径 (mm)	安装尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN300	565	515	670	520	16×26

使用说明

呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

维护保养

为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。检修完毕后，一切正常可重新使用。
