进口空气泡沫产生器

产品说明

PC4、PC8空气泡沫产生器@德国NOOK诺克是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫比例混合装置通过固定消防泵供给的泡沫混合液，流经输送管道，通过泡沫产生器时产生一定压的力，从而与空气接触，形成泡沫，扑灭油类火灾。

规格图号

型号规格	图号	重量（kg）	技术条件
PC4（25升）	GKP-25	16	1、工作压力5kg/cm2 时，混合液为4升/秒泡沫发生量25升。  2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
PC8（50升）	GKP-50	22	1、工作压力5kg/cm2 时，混合液为8升/秒泡沫发生量50升。  2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
PC16（100升）	GKP-100	32	1、作压力5kg/cm2 时，混合液为16升/秒泡沫发生量100升。  2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。。
PC24（150升）	GKP-150	40	1、作压力5kg/cm2 时，混合液为24升/秒泡沫发生量150升。  2、工作压力范围：2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。

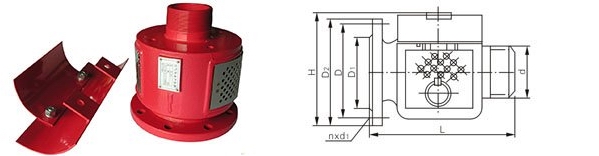

外形结构图



主要外形尺寸

规 格	安装尺寸 （毫米）
	D	D1	D2	d	1	H	n	di
25升	Ф130	Ф110	Ф160	KG2〞	216	170	4	Ф14
50升	Ф150	Ф125	Ф185	KG2 1/2〞	228	190	4	Ф18
100升	Ф200	Ф175	Ф235	KG3〞	230	210	8	Ф18
150升	Ф225	Ф200	Ф260	KG4〞	234	230	8	Ф18

使用说明

　　1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化；
　　2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液；
　　3、本产生器配有3%型和6%型普通空气泡沫液；
　　4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装；
　　5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果；
　　6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
　　结构原理：空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。 当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。
　　注：重量中不包括用户自行配制的管和弯头重量。

维护保养

　　1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照上图所列尺寸由用户自行配制泡沫喷管组；
　　2、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方；
　　3、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃；
　　4、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好；
　　5、为了避免和减轻贮罐壁变形时对管道的破坏，最好在生产器进口管道中安装一段相同口径的金属软管。
