进口带接管阻火呼出阀

产品说明

HX7、HXF7带接管阻火呼出阀@德国NOOK诺克是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。

设计规范

据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型带接管阻火呼出阀、单呼阀、呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。
制造标准：GB5908-86；SY7511-87
法兰标准：HG20592-97；JB/T78-94
检验标准：SY/T0511-1996《石油储罐呼吸阀》；API2000

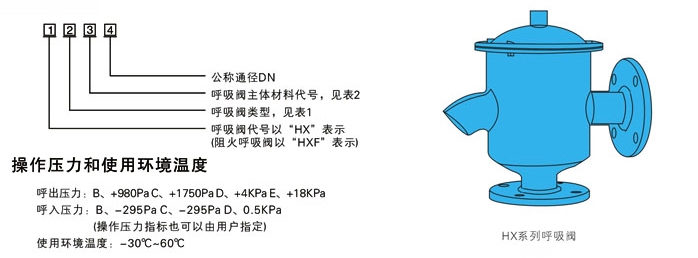

型号编制

代号说明

代号	类型	代号	类型
HX1	带接管呼吸阀	HXF1	带接管阻火呼吸阀
HX2	带双接管呼吸阀	HXF2	带双接管阻火呼吸阀
HX3	带吸入接管呼吸阀	HXF3	带吸入接管阻火呼吸阀
HX4	带呼出接管呼吸阀	HXF4	带呼出接管阻火呼吸阀
HX5	单呼阀	HXF5	阻火单呼阀
HX6	单吸阀	HXF6	阻火单吸阀
HX7	带接管阻火呼出阀、单呼阀、呼吸阀	HXF7	带接管阻火呼出阀、单呼阀、呼吸阀
HX8	带接管吸入阀、单吸阀、呼吸阀	HXF8	带接管阻火吸入阀、单吸阀、呼吸阀

零部件材料

代号	主体材料	阀盘/阀座	密封材料
Ⅰ	ZG200-400	0Cr19Ni9	F4
Ⅱ	ZG0Cr18Ni9	ZG0Cr18Ni9	F4
Ⅲ	ZG0Cr18Ni9Ti	ZG0Cr18Ni9Ti	F4
Ⅳ	ZG0Cr18Ni12Mo2Ti	ZG0Cr18Ni12Mo2Ti	F4
Ⅴ	ZAlsi7Mg	ZAlsi7Mg	F4

通气量表

代号	规格mm	50	80	100	150	200	250
	压力等级P	通气量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允许泄漏量m3/h	≤0.04					≤0.4

操作压力

等级	A	B	C	D
呼出压力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用户定
吸入压力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)	由用户定

外形结构图



主要外形尺寸

DN	50	80	100	150	200	250	300
H（HX7）	250	400	400	470	550	620	700
H（HXF7）	320	470	470	540	625	700	780
H1（HX7）	110	160	160	200	250	290	320
H1（HXF7）	180	270	270	270	320	370	400
L	300	420	420	520	650	760	880
L1	165	250	250	320	400	480	550

安装维护

　　1、带接管阻火呼出阀、单呼阀、呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，呼吸阀安装于油罐顶板中央范围内；对于罐顶需要设隔热层的储罐，呼吸阀可安装在梯子平台附近。
　　2、带接管阻火呼出阀、单呼阀、呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置，若储罐顶部需要安装两个呼吸阀时，呼吸阀与罐顶中心应该对称安装。
　　3、带接管阻火呼出阀、单呼阀、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“吸-吸-吸”的泄压排气的声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。
　　4、带接管阻火呼出阀、单呼阀、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当呼吸阀使用三年时间后，一般都需要更换呼吸阀内部的阀盘，导杆以及阀座的密封面，以保证呼吸阀正常工作，维持储罐的安全运行。
