进口高压罗茨鼓风机

一、进口高压罗茨鼓风机产品概述

美国尼科NICO进口高压罗茨鼓风机是由风机体和电机之间协同完成的，而罗茨风机的压力和风量不尽相同的情况下，就导致了有些压力特别大的风机在运行过程中会出现，发热的情况，一般情况下当压力高于80KPA时，就需要加装水冷循环冷却系统，这样做的目的是为了保护轴承、及齿轮不受高温的影响而损坏，保证风机运行正常，延长使用寿命。

二、进口高压罗茨鼓风机选型参数

公称通径：25-400(mm)

流量范围：0.78-198.1m3/min

功率范围：0.55-400kw

转速范围：1450-2980r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：220v、380v，660v，1140v

温度范围：-20℃～120℃

工作压力：58.8-98kpa

泵体材质：铸铁、WCB、304、316、316L

三、进口高压罗茨鼓风机设备组成

罗茨风机由：机壳、墙板、叶轮、油箱、消声器五大部分组成。

机壳：主要起到支撑（墙板、叶轮、消声器）和固定的作用。

墙板：主要用来连接机壳与叶轮，并支撑叶轮的旋转，以及起到端面密封的效果。

叶轮：是罗茨风机的旋转部分，分两叶和三叶，但由于三叶的比两叶的出气脉动更小、噪声更小、运转更平稳等很多优点，已逐渐代替两叶罗茨风机。

油箱：主要用于存放用来润滑齿轮及轴承的润滑油。

消声器：用来减小罗茨风机的进、出时由于气流脉动产生的噪音。

四、进口高压罗茨鼓风机性能特点

(1)高压罗茨风机使用压力58.8kPa-98kPa。

(2)高压罗茨风机叶轮采用复合型线，啮合完善，泄漏少，效率高。

(3)高压罗茨鼓风机叶轮材料是球墨铸铁，外形轮廓采用数控机床加工成型，齿轮5级精度，采用进口轴承，转子动平衡品质等级不低于G6.3级，因而，产品噪音低、运行可靠。

(4)高压罗茨风机风量可从0.78m3/min—198.1m3/min，覆盖面大，应用范围广。

(5)产品整机结构紧凑，体积小，重量轻。

(6)使用寿命长，维修简单。

五、进口高压罗茨鼓风机附件包括

通用底座、皮带罩、高压罗茨风机皮带轮、电机皮带轮、V型皮带、安全阀、压力表、进风口消音器、出风口消音器、地脚螺栓、逆止阀、弹性接头、齿轮油。

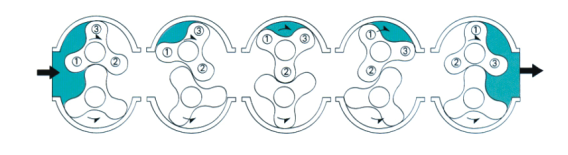

六、进口高压罗茨鼓风机工作原理

罗茨风机是容积式风机的一种，有两个三叶叶轮在由机壳和墙板密封的空间中相对转动，由于每个叶轮都是采用渐开线，或是外摆线的包络线，每个叶轮的三个叶片是完全相同的，同时两个叶轮也是完全相同的，这样就大大降低了加工难度。叶轮在加工时采用数控设备，保证了两个叶轮在中心距不变情况下，不管两个叶轮旋转到什么位置，都能保持一定的极小间隙，从而保证气体的泄露在允许范围内。

两个叶轮相向转动，由于叶轮与叶轮、叶轮与机壳、叶轮与墙板之间的间隙极小，从而使进气口形成了真空状态，空气在大气压的作用下进入进气腔，然后，每个叶轮的其中两个叶片与墙板、机壳构成了一个密封腔，进气腔的空气在叶轮转动的过程中，被两个叶片所形成密封腔不断地带到排气腔，又因为排气腔内的叶轮是相互啮合的，从而把两个叶片之间的空气挤压出来，这样连续不停的运转，空气就不断地从进气口输送到出气口，这就是罗茨风机的整个工作过程。

七、进口高压罗茨鼓风机运行条件

1、输送介质的进汽温度通常不得大于40℃。

2、介质中微粒的含量不得超过100mg/m3，微粒较大尺寸不得超过较小工作间隙的一半。

3、运转中轴承温度不得高于95℃，润滑油温度不高于65℃。

4、使用压力不得高于铭牌上规定的升压范围。

5、罗茨鼓风机叶轮与机壳、叶轮与侧板、叶轮与叶轮间隙在出厂时已调好，重新装配时要保证该间隙。

6、罗茨鼓风机运行时，主油箱、副油箱油位须在油位计两条红线之间。

7、检查进出口联接部位有无忘记紧固的地方，配管的支承件是否完备。需用冷却水的鼓风机、真空泵要检查冷却水的安装是否符合要求。

八、进口高压罗茨鼓风机应用领域

广泛用于污水处理、水产养殖、气力输送、真空包装、洗煤、助燃、增压、铸造、矿山、冶金、化工、轻工、建材、电力、面粉、喷砂、真空等。

九、进口高压罗茨鼓风机结构图原理图

十、进口高压罗茨鼓风机性能参数

型号	风量范围（m?/min）	电机功率范围(kw)	出口直径	风机重量（KG）	压力范围	电压
GY-50H	0.45-1.65	3-7.5	DN50	108-147	9.8kp-58.8kp	380V
GY-65H	0.78-2.34	4-7.5	DN65	130-158
GY-80H	1.82-4.29	5.5-15	DN80	130-263
GY-100H	2.65-6.95	7.5-18.5	DN100	234-323
GY-125H	4.64-10.55	11-30	DN125	392-512
GY-125LH	6.75-15.36	18.5-37	DN125	466-578
GY-150H	9.53-25.76	22-75	DN150	575-896
GY-150H	11-30.13	30-75	DN150	676-996
GY-200AH	21.2-93.8	45-110	DN200	1072-1560
GY-200H	25.34-56.92	55-132	DN200	1315-1876
GY-225H/250H	32-93	55-220	DN225/250	1435-3049
GY-300H/300LH/350H	84.6-169.5	132-315	DN300/350	3156-5900

十一、进口高压罗茨鼓风机性能参数

类型	端口直径	速度	不同工况下的进气流量(m3/min)和轴功率(KW)
			10kpa		20kpa		30kpa		40kpa		50kpa		60kpa		70kpa		80kpa
		转速	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦	立方米/分钟	千瓦
GY5003	65(2.5'')	850	2.67	0.95	2.39	1.58	2.19	2.40	2.01	2.72	1.86	3.31	1.72	3.90
		1000	3.25	1.12	2.98	1.85	2.77	2.83	2.60	3.20	2.44	3.89	2.31	4.59
		1150	3.84	1.29	3.56	2.13	3.36	3.25	3.18	3.68	3.03	4.48	2.89	5.28	2.76	6.27
		1250	4.23	1.40	3.95	2.32	3.75	3.53	3.57	4.00	3.42	4.87	3.28	5.74	3.15	6.81
		1350	4.62	1.52	4.34	2.50	4.14	3.82	3.96	4.32	3.81	5.25	3.67	6.19	3.54	7.36	3.43	8.30
		1500	5.20	1.69	4.93	2.78	4.72	4.24	4.55	4.80	4.39	5.84	4.29	6.88	4.13	8.17	4.01	9.22
		1600	5.59	1.80	5.32	2.97	5.11	4.52	4.94	5.11	4.78	6.23	4.65	7.34	4.52	8.72	4.40	9.85
		1750	6.18	1.97	5.91	3.24	5.70	4.95	5.52	5.59	5.37	6.81	5.23	8.03	5.10	9.54	4.99	10.47
		1850	6.57	2.08	6.30	3.43	6.09	5.23	5.91	5.91	5.76	7.20	5.62	8.49	5.50	10.08	5.38	11.38
		2000	7.15	2.25	6.88	3.71	6.67	5.65	6.50	6.39	6.35	7.78	6.21	9.18	6.08	10.90	5.96	12.26
