进口电动Y型三通球阀

产品名称：	进口电动Y型三通球阀	产品型号：	NC-Q942F、NC-Q942H、NC-Q942W、NC-Q942Y
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、对夹
适用温度：	≤350ºC	驱动方式：	电动（开关型、智能型、智能调节型）可配防爆电动执行器及手动操作
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	品牌名称：	美国尼科NICO

进口电动三通Y型球阀介绍

美国尼科进口电动三通Y型球阀 (120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

进口电动三通Y型球阀阀体

公称通径：DN50-DN300
阀体材质：WCB、304、316
连接方式：法兰式
压力等级：PN1.6-6.4MPa
结构形式：Y型120度、Y型135度

进口电动三通Y型球阀阀内组件

阀座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
阀杆材质：304
适用介质：粉体、水液、气体等

进口电动三通Y型球阀性能

1、流道形成120度切换，流道平坦、阻力小、流通能力强
2、介质无滞留
3、软密封最高温度250度
4、硬密封最高425度
5、泄漏量：零泄漏
6、回差：±2.5%

进口电动三通Y型球阀设计制造标准

设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008

进口电动三通Y型球阀主要技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配NC-PSQ、NC-HQ、NC-UNIC、NC-361RS、NC-JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

进口电动三通Y型球阀执行器技术参数

执行器类别	引进型NC-JOX系列执行器参数	引进型NC-3610R系列执行器参数	引进型NC-JHQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

气动执行器

双作用：通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆

电动执行器

开关型：反馈信号：无源触点信号\4-20mA\电阻信号
调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4

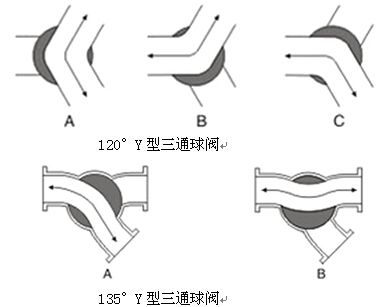

进口电动三通Y型球阀流向图

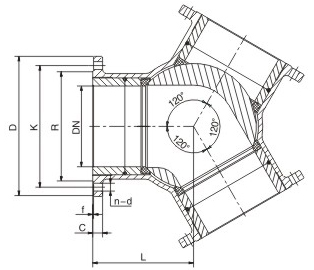

进口电动三通Y型球阀结构图（120度）

进口电动三通Y型球阀主要外形尺寸（120度）

DN	L	D	K	R	C	f	n-d
50	110	160/165	125	100	20	3	4-18
65	130	180/185	145	120	20	3	4-18
80	150	195/200	160	135	20	3	8-18
100	170	215/220	180	155	22	3	8-18
125	190	245/250	210	185	22	3	8-18
150	210	280/285	240	210	24	3	8-23
200	245	335/340	295	265	24	3	12-23
250	290	405	355	320	30	3	12-25

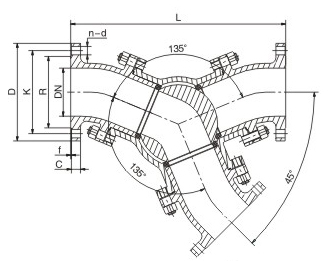

进口电动三通Y型球阀结构图（135度）

进口电动三通Y型球阀主要外形尺寸（135度）

DN	L	D	K	R	C	f	n-d
50	340	160/165	125	100	20	3	4-18
65	400	180/185	145	120	20	3	4-18
80	410	195/200	160	135	20	3	8-18
100	460	215/220	180	155	22	3	8-18
125	560	245/250	210	185	22	3	8-18
150	660	280/285	240	210	24	3	8-23
200	800	335/340	295	265	24	3	12-23
250	1030	405	355	320	30	3	12-25
300	1140	460	410	375	30	4	12-25
