进口气动V型调节球阀

一、进口气动V型调节球阀选型阐述

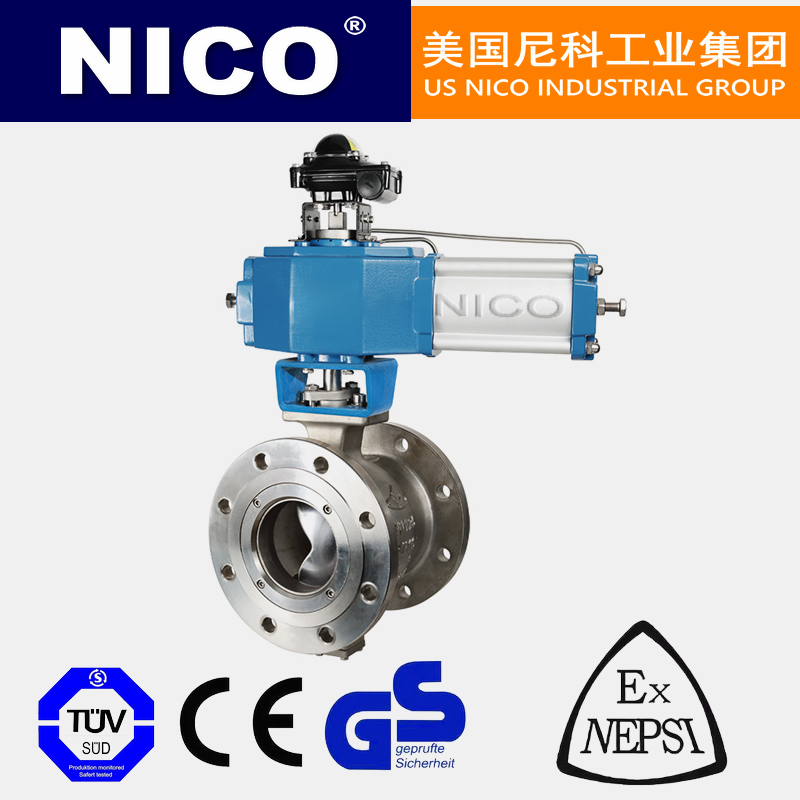

产品名称：	进口气动V型调节球阀	产品型号：	NCBV16
公称通径：	1/4"~20"	驱动方式：	气动
连接形式：	法兰、对夹式
公称压力：	10Psi~1000Psi	密封性能：	零泄露
适用温度：	-40℃~+220℃	定制温度：	≤800℃
适用介质：	气体、蒸汽等	结构形式：	V型浮动球型
阀体材质：	WCB SS304	功能作用：	调流、开关
适用场所	蒸汽管道、气体管路、液体、腐蚀性液体
测试压力	1.5倍的最大工作压力	生产厂家	美国NICO尼科工业

二、进口气动V型调节球阀产品说明

美国尼科NICO进口气动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。

三、进口气动V型调节球阀产品特点

气动V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

四、进口气动V型调节球阀技术规范

设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSIB16.34
连接法兰尺寸	GB/9113、JB/T79	ANSIB16.5
试验和检验	JB/T9002	API598

五、进口气动V型调节球阀阀座参数



金属密封阀座			高温型金属密封阀座			软阀座
序号	名称	温度范围℃	序号	名称	温度范围℃	序号	名称	温度范围℃
1	密封阀盖	-20～160℃ -20～230℃	1	密封阀盖	-20～425℃	1	密封阀盖	-20～160℃
2	弹簧		2	碟簧		2	弹簧
3	O形圈		3	压圈		3	O形圈
4	阀体		4	石墨环		4	阀体
5	密封座		5	阀座		5	密封座
6	阀芯		6	阀体		6	密封圈(PTFE)
			7	阀芯		7	阀芯

六、进口气动V型调节球阀主要零件材质表

序号	名称	数量(件)	材料
1	阀体	1	WCB	CF8	CF8M
2	阀芯	1	CF8表面镀硬铬	CF8表面镀硬铬	CF8M表面镀硬铬
3	圆柱销	2	304	304	316
4	阀座	1	304堆焊硬质合金	304堆焊硬质合金	316
5	弹簧	1	316	316	316
6	0型圈	1	氟橡胶	氟橡胶	氟橡胶
7	自润滑轴承		304+PTFE	304+PTFE	316+PTFE
8	下阀杆	1	20Cr13	304	316
9	O型圈	1	氟橡胶	氟橡胶	氟橡胶
10	后压盖	1	WCB	CF8	CF8M
11	环垫	1	PTFE	PTFE	PTFE
12	调节垫片	1	PTFE	PTFE	PTFE
13	平垫片	4	Q235	304	304
14	螺栓	4	25	304	304
15	双头螺柱	2	25	304	304
16	自润滑轴承	1	304+PTFE	304+PTFE	316+PTFE
17	平键	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1组	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料压盖	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上阀杆	1	20Cr13	304	316

七、进口气动V型调节球阀执行机构

执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

八、进口气动V型调节球阀主要性能指标

公称通径 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	32	46	78	90	160	250	360	610	1120	1850	2950	3700
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

九、进口气动V型调节球阀法兰式外形结构图



十、进口气动V型调节球阀法兰式主要外形及连接法兰尺寸(1.6Mpa)

DN	外形/连接尺寸											执行器型号
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	115	85	65	38	16	2	4-Φ14	AT063D/AT088S
32	105	159/248	267/297	87	140	100	76	42	18	3	4-Φ18	AT063D/AT088S
40	114	211/269	292/312	87	150	110	84	50	18	3	4-Φ18	AT075D/AT100S
50	124	248/269	292/312	97	165	125	99	60	20	3	4-Φ18	AT088D/AT100S
65	145	269/315	327/340	112	185	145	118	75	20	3	4-Φ18	AT100D/AT115S
80	165	315/345	359/381	112	200	160	132	94	20	3	8-Φ18	AT115D/AT125S
100	194	345/409	395/412	122	220	180	156	110	22	3	8-Φ18	AT125D/AT145S
125	213	409/438	399/416	142	250	210	184	135	22	3	8-Φ18	AT145D/AT160S
150	229	438/550	461/486	165	285	240	211	165	24	3	8-Φ22	AT160D/AT190S
200	243	550/600	509/553	195	340	295	266	210	24	3	12-Φ22	AT190D/AT210S
250	297	633/730	603/628	237	405	355	319	260	26	3	12-Φ26	AT240D/AT270S
300	334	730	790/825	287	460	410	370	310	28	4	12-Φ26	AT270D
350	414	1180	828/858	338	520	470	429	360	30	4	16-Φ26	AW20
400	490	1180	1063/-	390	580	525	480	410	32	4	16-Φ30	AW20
500	600	1320	-	510	715	650	609	510	36	4	16-Φ33	AW25

十一、进口气动V型调节球阀法兰式主要外形及连接法兰尺寸(2.5Mpa)

DN	外形/连接尺寸											执行器型号
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	115	85	65	38	16	3	4-Φ14	AT063D/AT088S
32	105	159/248	267/297	87	140	100	76	42	18	3	4-Φ18	AT063D/AT088S
40	114	211/269	292/312	87	150	110	84	50	18	3	4-Φ18	AT075D/AT100S
50	124	248/315	312/325	97	165	125	99	60	20	3	4-Φ18	AT088D/AT115S
65	145	315/345	340/362	112	185	145	118	75	22	3	8-Φ18	AT115D/AT125S
80	165	345/409	381/398	112	200	160	132	94	24	3	8-Φ18	AT125D/AT145S
100	194	345/409	395/412	122	235	190	156	110	24	3	8-Φ22	AT125D/AT145S
125	213	409/438	416/441	142	270	220	184	135	26	3	8-Φ26	AT145D/AT160S
150	229	438/550	486/530	165	300	250	211	165	28	3	8-Φ26	AT160D/AT190S
200	243	550/600	553/578	195	360	310	274	210	30	3	12-Φ26	AT190D/AT210S
250	297	633/730	628/673	237	425	370	330	260	32	3	12-Φ30	AT240D/AT270S
300	334	730	725/755	281	485	430	389	310	34	4	16-Φ30	AT270D
350	414	1180	858/-	338	555	490	448	360	38	4	16-Φ33	AW20
400	490	1180	-	390	620	550	503	410	40	4	16-Φ36	AW20
500	600	1320	-	510	730	660	609	510	44	4	20-Φ36	AW25

注：系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注：数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注：根据不同阀门扭矩，使用介质适配的执行器型号可能有所不同，相关尺寸随之改变。
注：以上执行器配置及数据均采用软密封(F、N、P)阀门，硬密封阀门的配置及数据请咨询本公司。

十二、进口气动V型调节球阀法兰式主要外形及连接法兰尺寸(Class150)

DN	外形/连接尺寸											执行器型号
	L	L1	H	H1	D	D1	D2	D3	C	f	n-Φd
25	102	159/248	260/290	87	108	79.5	51	38	12	1.6	4-Φ16	AT063D/AT088S
32	105	159/248	267/297	87	117	88.9	64	42	13	1.6	4-Φ16	AT063D/AT088S
40	114	211/269	292/312	87	127	98.4	73	50	14.5	1.6	4-Φ16	AT075D/AT100S
50	124	248/269	292/312	97	152	120.6	92	60	15.8	1.6	4-Φ19	AT088D/AT100S
65	145	248/315	327/340	112	178	139.7	105	75	17.6	1.6	4-Φ19	AT088D/AT115S
80	165	315/345	359/381	112	190	152.4	127	94	19.1	1.6	4-Φ19	AT115D/AT125S
100	194	345/409	395/412	122	229	190.5	157	110	23.9	1.6	8-Φ19	AT125D/AT145S
125	213	409/438	399/416	142	254	216	186	135	23.9	1.6	8-Φ22	AT145D/AT160S
150	229	438/550	461/486	165	279	241.3	216	165	25.4	1.6	8-Φ22	AT160D/AT190S
200	243	550/600	509/553	195	343	298.5	270	210	28.6	1.6	8-Φ22	AT190D/AT210S
250	297	633/730	603/628	237	406	362	324	260	30.2	1.6	12-Φ25	AT240D/AT270S
300	334	730	790/825	281	483	432	381	310	31.8	1.6	12-Φ25	AT270D
350	414	1180	828/858	338	533	476	413	360	35	1.6	12-Φ29	AW20
400	490	1180	1063/-	390	597	539.5	470	410	36.6	1.6	16-Φ29	AW20
500	600	1320	-	510	698	635	584	510	42.9	1.6	20-Φ32	AW25

注：系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或用户要求设计。
注：数据XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
注：根据不同阀门扭矩，使用介质适配的执行器型号可能有所不同，相关尺寸随之改变。
注：以上执行器配置及数据均采用软密封(F、N、P)阀门，硬密封阀门的配置及数据请咨询本公司。

十三、进口气动V型调节球阀对夹式结构图

十四、进口气动V型调节球阀对夹式主要外形连接尺寸

(1.6Mpa、2.5Mpa)：

DN	外形/连接尺寸						执行器型号
	L	L1	H	H1	D	D1
25	62	159/248	260/290	87	68	38	AT063D/AT088S
32	62	159/248	267/297	87	78	42	AT063D/AT088S
40	62	211/248	292/312	87	85	50	AT075D/AT088S
50	75	248/269	292/312	97	100	60	AT088D/AT100S
65	90	248/315	332/340	112	120	75	AT088D/AT115S
80	100	269/345	359/381	112	130	94	AT100D/AT125S
100	115	345/409	394/411	122	158	110	AT125D/AT145S
125	129	409/438	410/416	142	180	135	AT145D/AT160S
150	160	438/550	461/486	165	216	165	AT160D/AT190S
200	200	550/600	509/553	195	268	210	AT190D/AT210S
250	240	633/730	572/628	237	325	260	AT240D/AT270S

十五、对夹式气动V型球阀主要外形连接尺寸(Class150)：

DN		外形/连接尺寸						执行器型号
		L	L1	H	H1	D	D1
25	1	62	159/248	260/290	87	68	38	AT063D/AT088S
32	1-1/4	62	159/248	267/297	87	78	42	AT063D/AT088S
40	1-1/2	62	211/248	292/312	87	85	50	AT075D/AT088S
50	2	75	248/269	292/312	97	100	60	AT088D/AT100S
65	2-1/2	90	248/315	332/340	112	120	75	AT088D/AT115S
80	3	100	269/345	359/381	112	130	94	AT100D/AT125S
100	4	115	345/409	394/411	122	158	110	AT125D/AT145S
125	5	129	409/438	410/416	142	180	135	AT145D/AT160S
150	6	160	438/550	461/486	165	216	165	AT160D/AT190S
200	8	200	550/600	509/553	195	268	210	AT190D/AT210S
250	10	240	633/730	572/628	237	325	260	AT240D/AT270S
