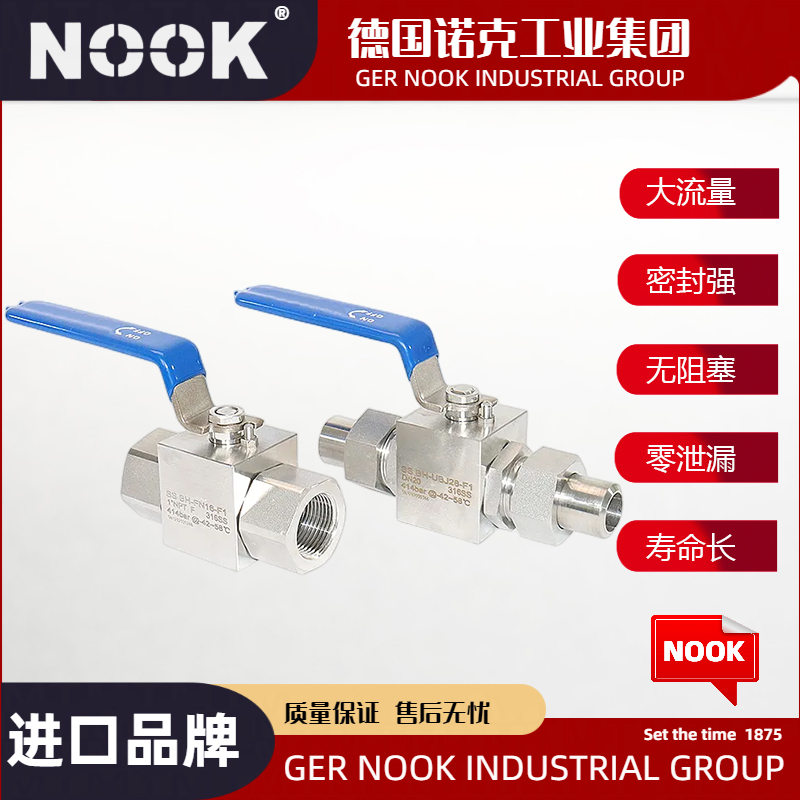

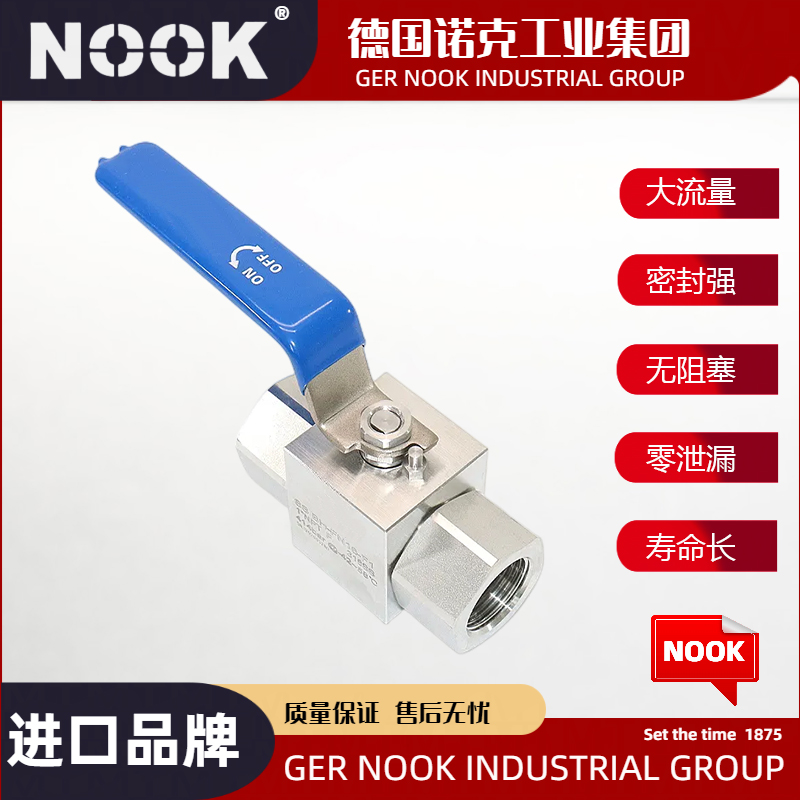

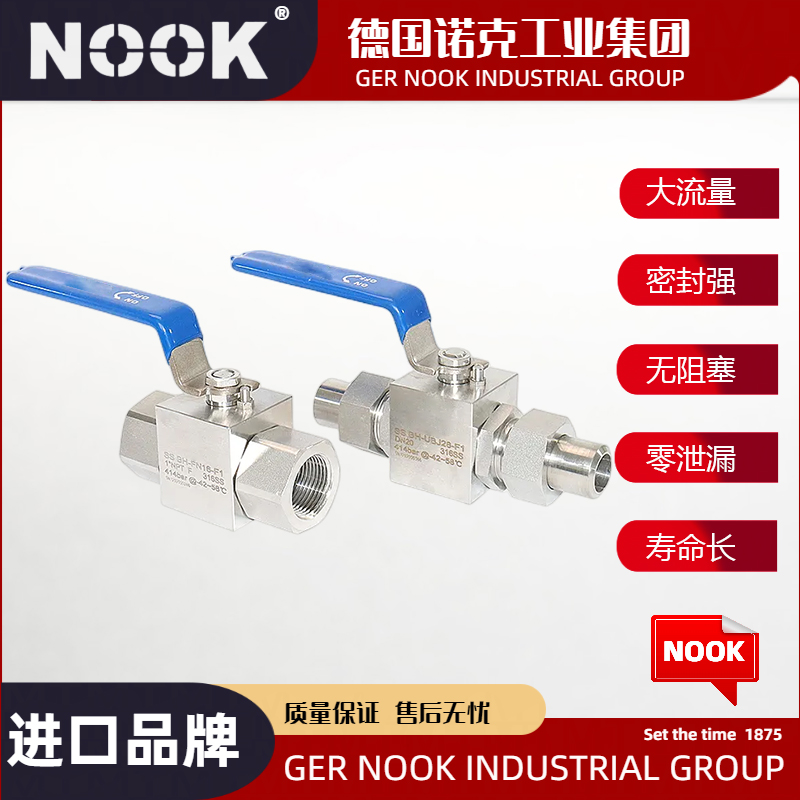

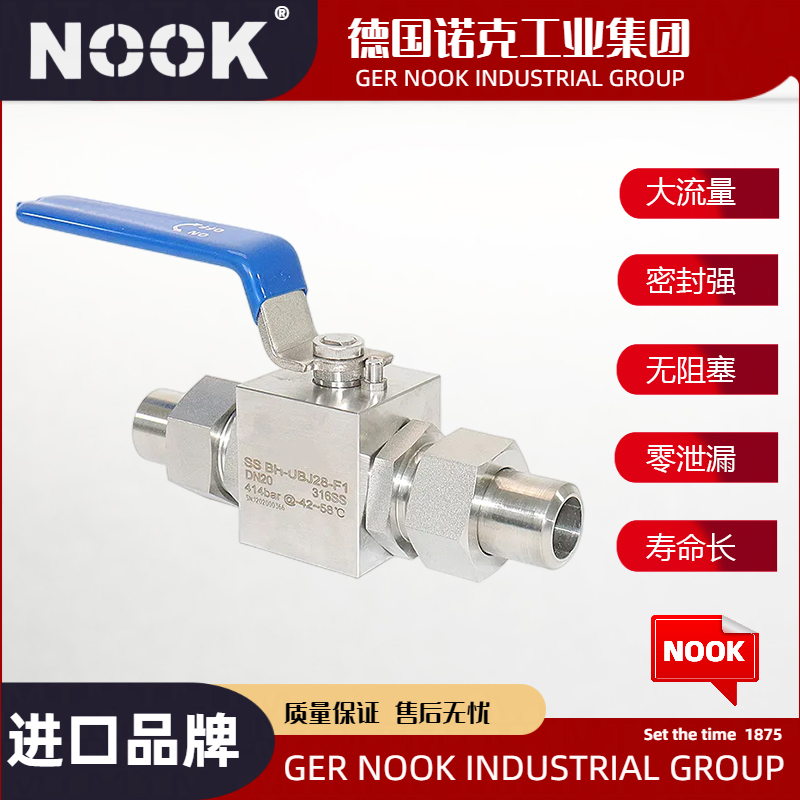

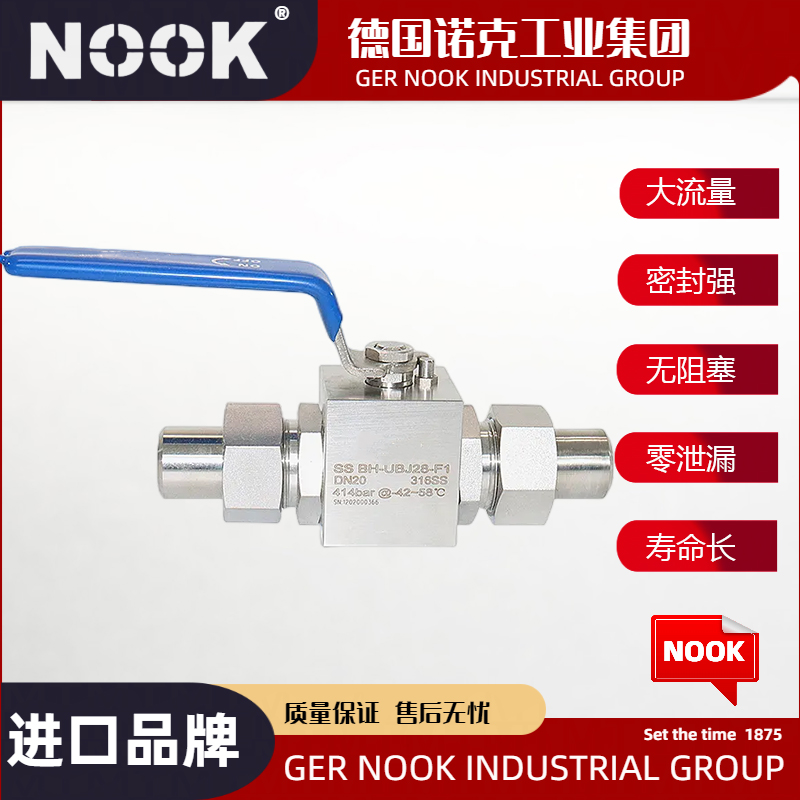

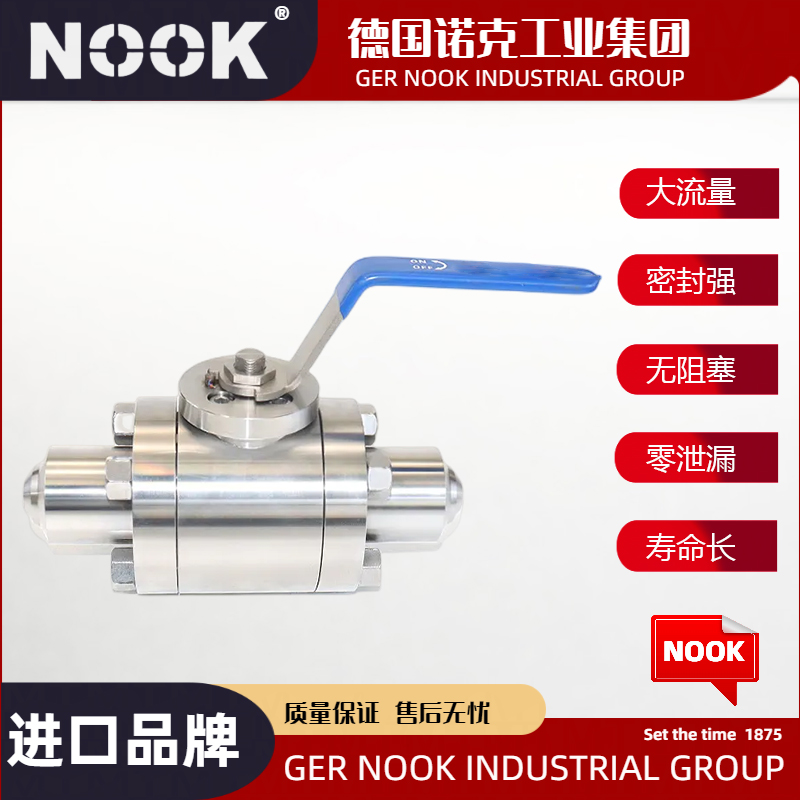

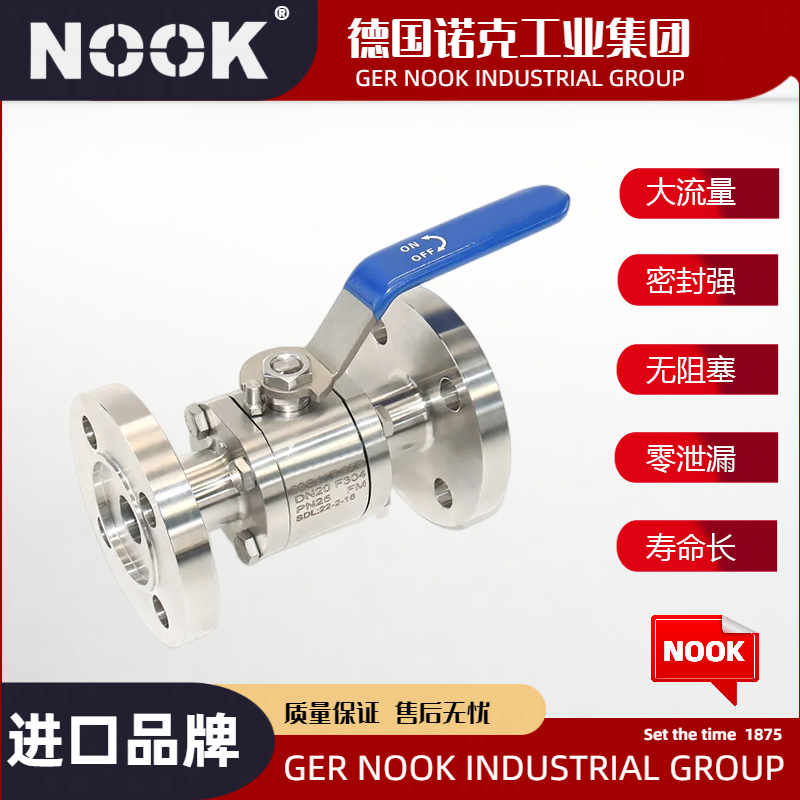

进口不锈钢高压球阀

产品说明

不锈钢高压球阀@德国NOOK诺克主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属凯利科公司独有。适用于Class 150～2500Lb，工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
5.密封面采用STL合金，可耐磨耐高温。
6防静电、防火设计。

设计标准（美标）

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验。



主要零件材料

零件名称	材料
	GB	ASTM
弹簧	60SizMnl	AISI9260
阀座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺钉	35CrMo	A193-B7
垫片	PTFE柔性石墨
下阀杆	2Cr13	A276-410
垫片	PTFE柔性石墨
底盖	25	A105
阀体、端	25	A105
垫片	PTFE柔性石墨
O型圈	NBR	NBR
球体	A105+HCr
滑动轴承		PTFE
阀杆	2Cr13	A276-410
注脂阀	组件
垫片	PTFE+不锈钢	PTFE+304
填料箱	25	A105
压盖	25	A105
O型圈	NBR	NBR
支架	Q235A	碳钢
键	45	AISI C 1045
连接套	45	AISI C 1045
驱动装置	组件(电动或气动装置)

主要性能规范

型号		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公称压力 PN（MPa）		16.0	32.0	16.0	32.0
试验压力 （Mpa）	壳体	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（气）	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

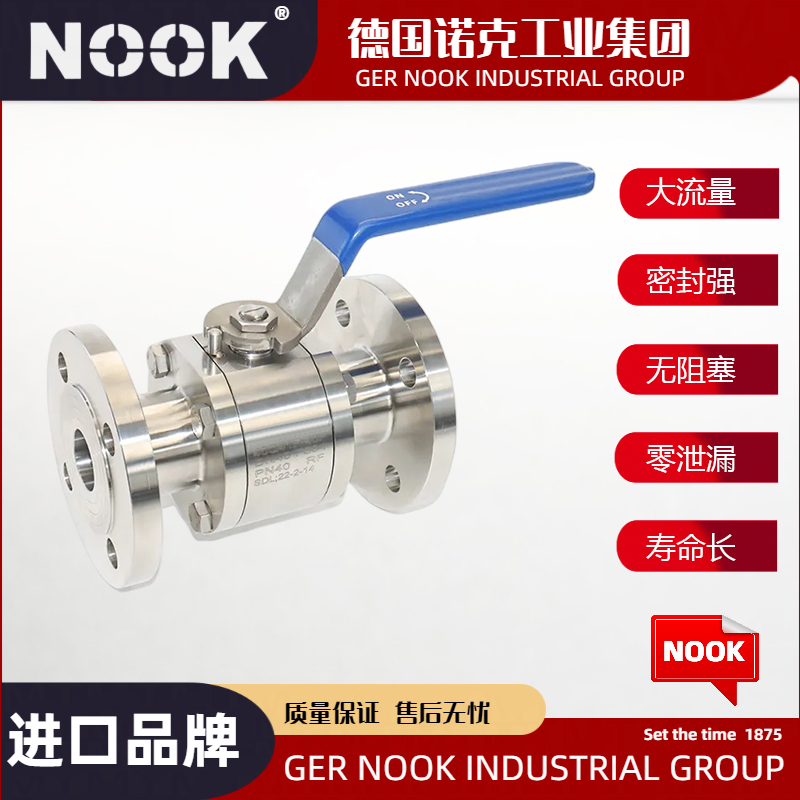

（法兰）结构尺寸图



（法兰）主要外形尺寸和重量

型号	公称通径 DN（mm）	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 （kg）
Q41N-160 (尼龙) Q41Y-160 (司太立合金)		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320 (尼龙) Q41Y-320 (司太立合金)	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

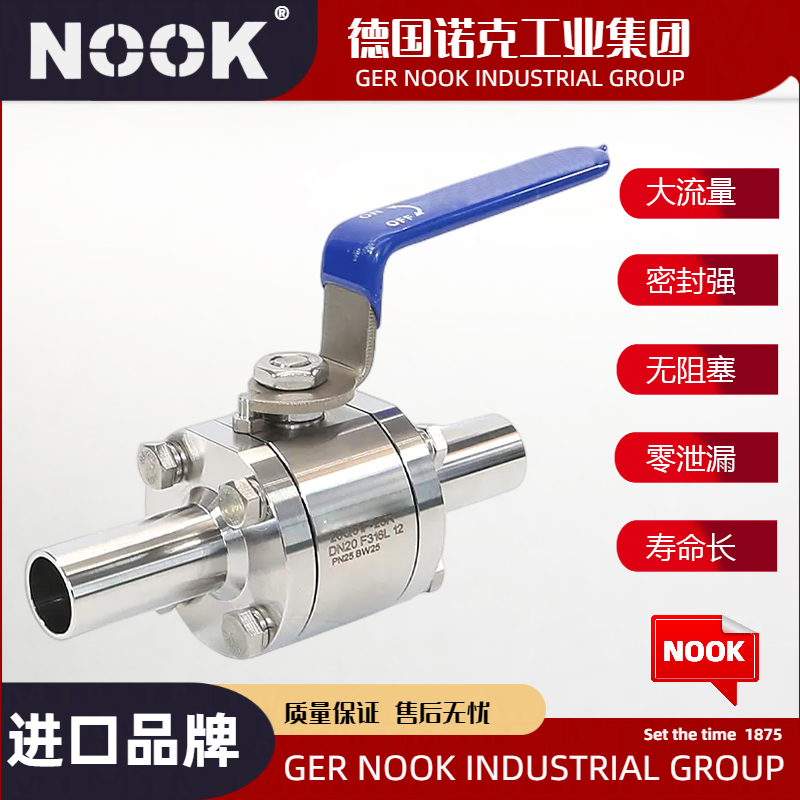

（焊接）结构尺寸图



（焊接）主要外形尺寸和重量

型号	公称通径DN（mm）	尺寸（mm）						重量 （kg）
		L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-320 (尼龙) Q61Y-320 (司太立合金)	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124

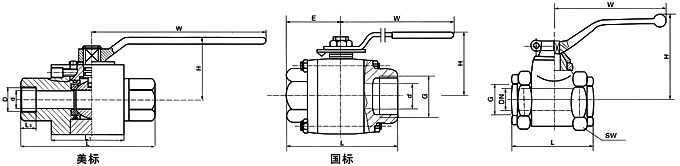

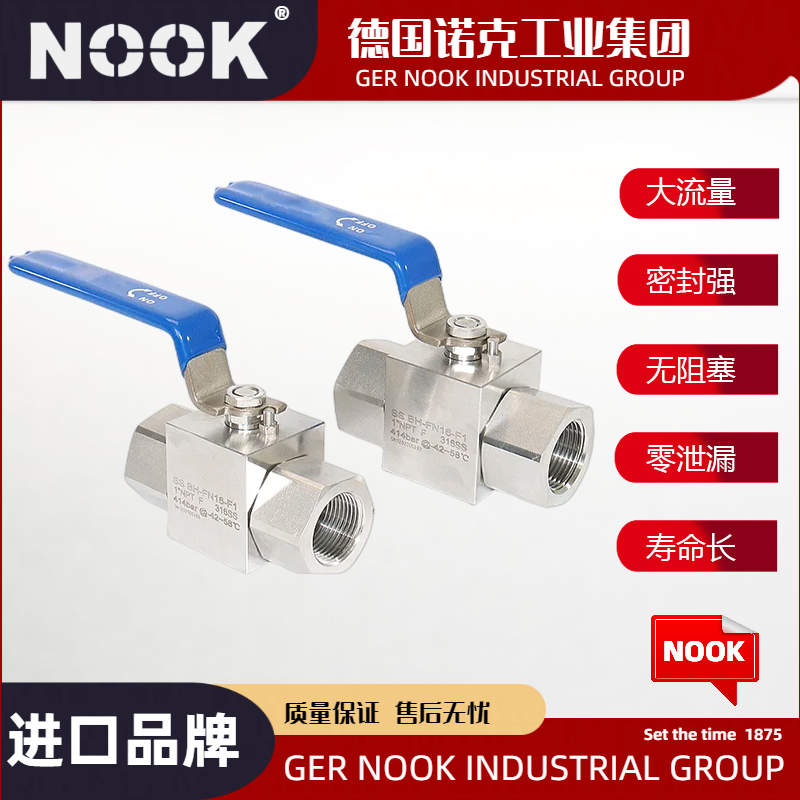

（内螺纹）结构尺寸图



（NPT螺纹）主要外形尺寸

口径	d	L	L1	H	W	D	L3
	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8″	10	100	60	62	150	17.80	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	9	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63	-	-	-	-	74.20	16
NPT3″	78	-	-	-	-	90.15	16
NPT4″	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991标准。

（G螺纹）主要外形尺寸

公称通径DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹	尺寸（mm）					管螺纹	尺寸（mm）
		d	L	H	W	E		H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	90	130
