进口燃气球阀

产品说明

Q41F燃气球阀@德国NOOK诺克该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。

主要设计参数

设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。

主要性能参数

公称压力	壳体试验	密封试验	适用介质	适宜温度
1.6	2.4	1.76	液化气、天然气等	-40~+80℃
2.5	3.75	2.75
4.0	6.0	4.4

主要零件材料

阀体、阀盖	阀杆、球体	密封面	填料
WCB/不锈钢	不锈钢	不锈钢和聚四氟乙烯	聚四氟乙烯

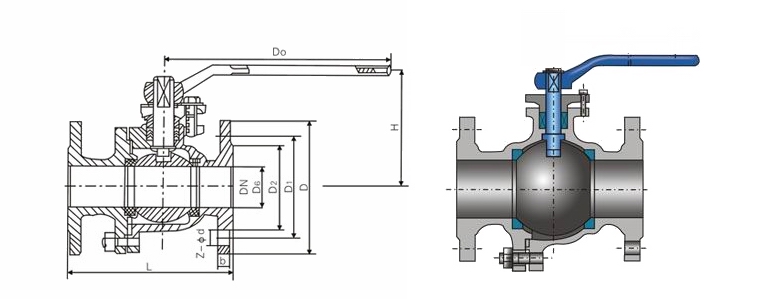

外形结构图



主要外形尺寸

公称通径、 DN(mm)	主要连接尺寸和外形尺寸（mm）									重量 (kg)
	L	D	D1	D2	Z-фd	H	b	f	Do
15	130	95	65	45	4-14	103	16	2	100	3
20	140	105	75	55	4-14	112	16	2	160	4
25	150	115	85	65	4-14	123	16	2	160	5
32	165	135	100	78	4-18	150	18	3	250	8
40	180	145	110	85	4-18	156	18	3	250	11
50	200	160	125	100	4-18	172	20	3	350	14
65	220	180	145	120	8-18	197	22	3	350	20
80	250	195	160	135	8-18	222	22	3	450	28
100	320	230	190	160	8-23	253	24	4	450	36
125	400	270	220	188	8-25	286	28	4	600	62
150	400	300	250	218	8-25	275	30	4	800	80
