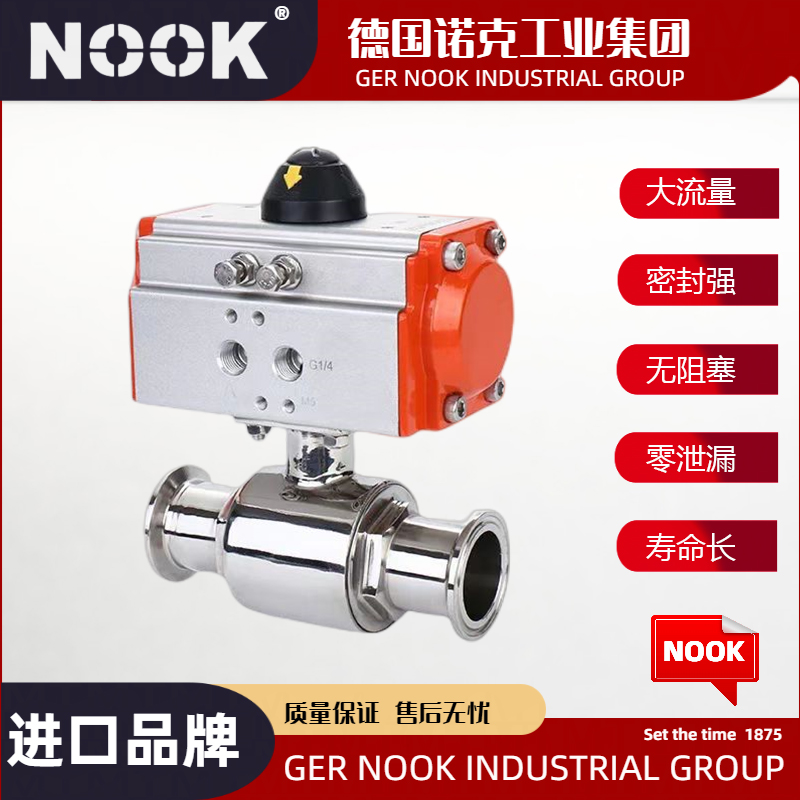

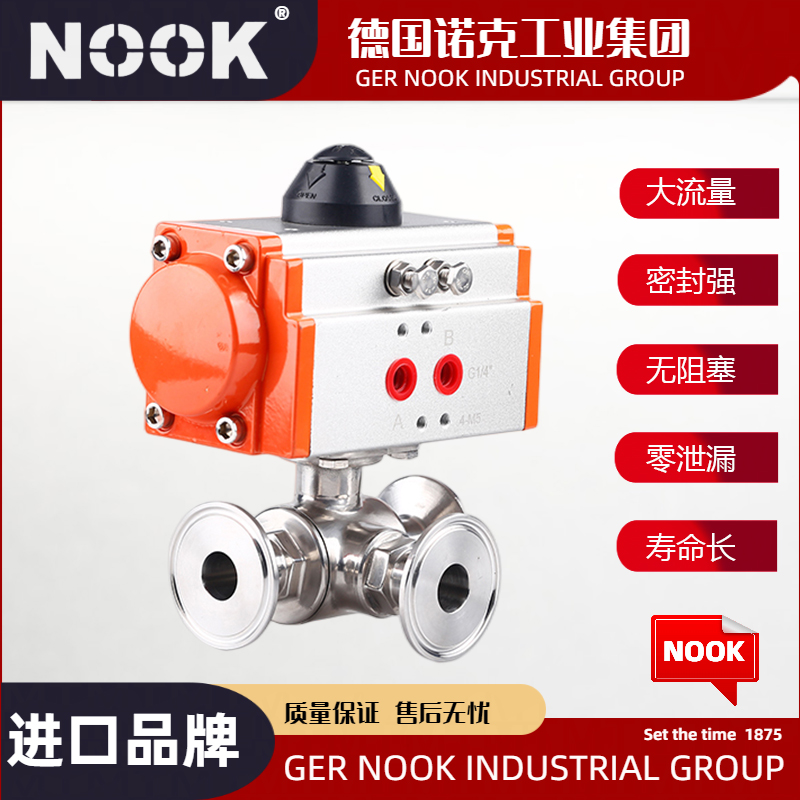

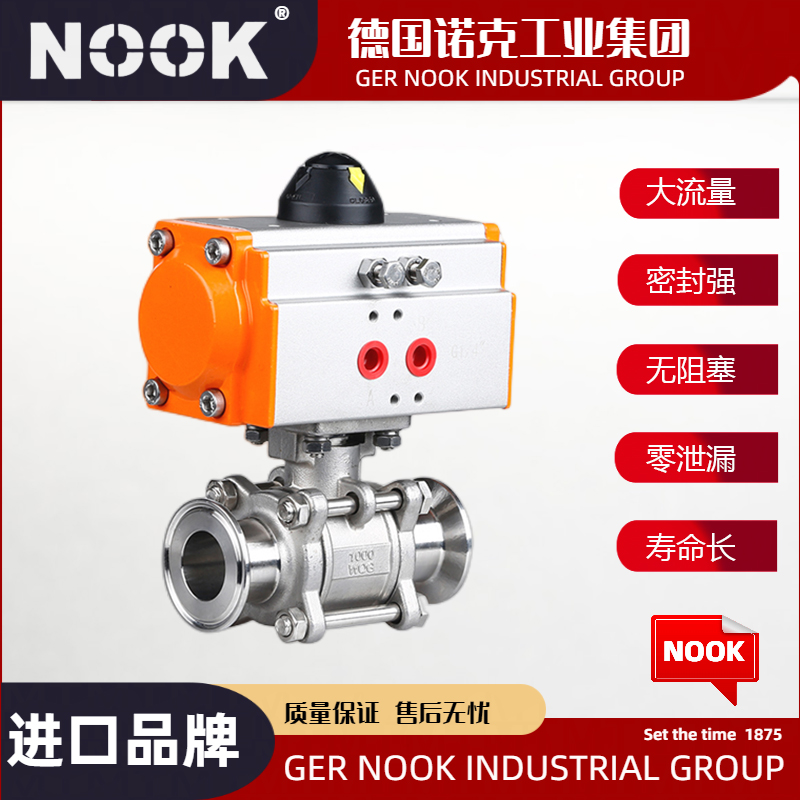

进口卫生级气动球阀

产品说明

Q681F卫生级气动球阀@德国NOOK诺克采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他

技术参数

金属材质	与产品接触的部件	304/304L/316/316L
	不与产品接触的部件	304/304L/316/316L
	可提供EN 10204 3.1B证书书
密封材质	标配	EPDM/PTFE
	选配	FPM/PTFE，HNBR/PTFE，Silicone/PTFE
温度	连续工作温度	-20~+135℃(EPDM)
	灭菌温度	150℃(max 20min)
压力	工作压力	0~5bar(standard)
	控制气源压力	5~8bar
表面处理	内表面处理	Ra≤0.8μm
	外表面处理	亚光
连接	连接标准	焊接端: DIN 11850 系列2
		焊接端: Inch管径标准
	连接方式:焊接、快装、螺纹等常用连接方式

气动执行器介绍

         采用新型GT系列或AT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

外形结构图



主要外形尺寸

规格	d	D	L	A	H	执行器
Ø20	16	50.5	102	144	144	AT050
Ø25	21	50.5	117	144	149	AT050
Ø32	29	50.5	125	144	156	AT050
Ø40	35	50.5	140	163	180	AT063
Ø50	47	64	180	214	206	AT075
Ø65	59	77.5	200	214	212	AT075
Ø76	72	91	220	252	230	AT088
Ø89	80	106	235	252	235	AT088
Ø102	97	119	275	270	256	AT100

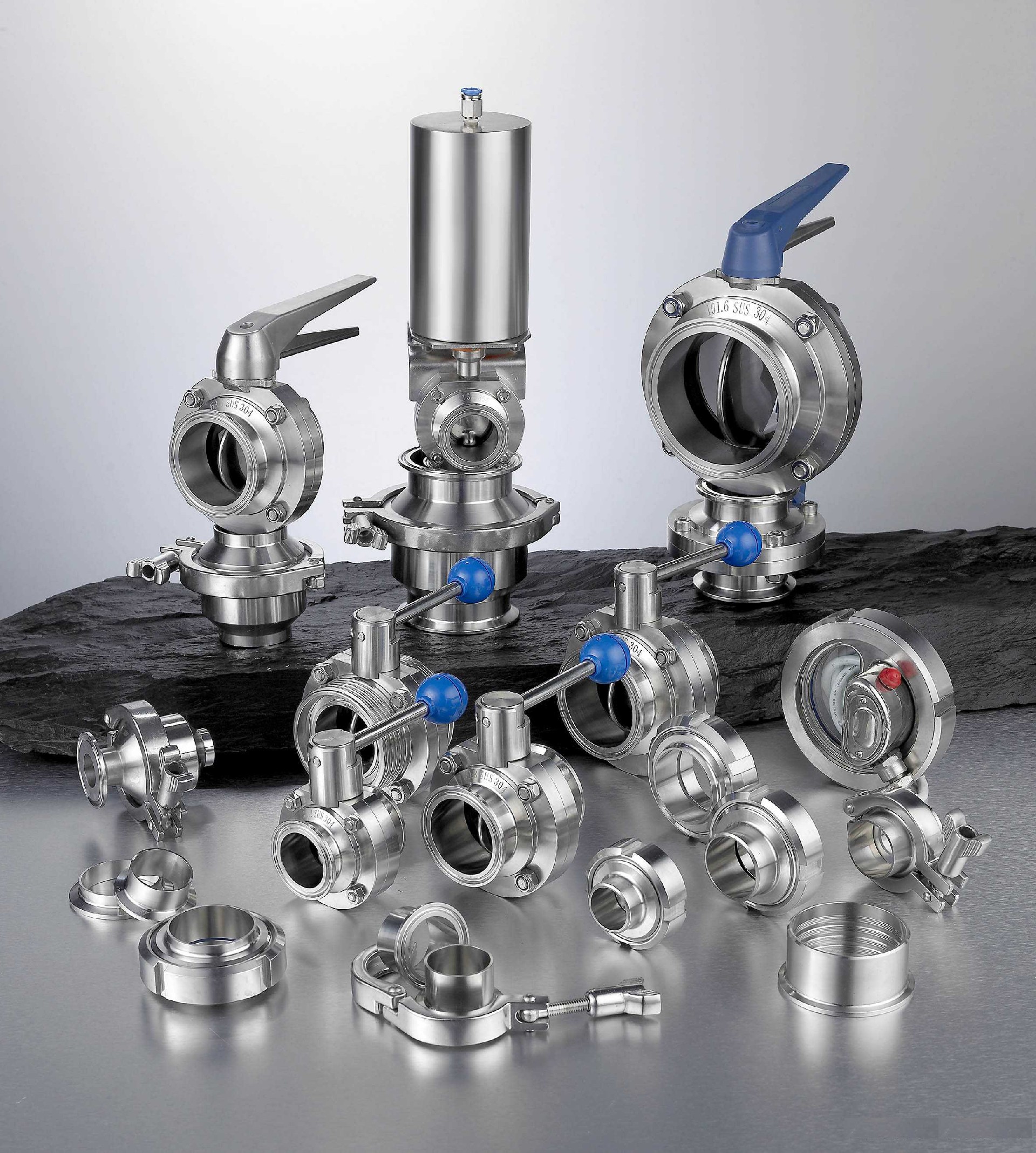

卫生级阀门系列
