进口二位三通高压球阀

产品说明

VH3V二位三通高压球阀@德国NOOK诺克适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

VH3V二位三通高压球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
图形符号

型号说明

① 系列代号：VH3V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

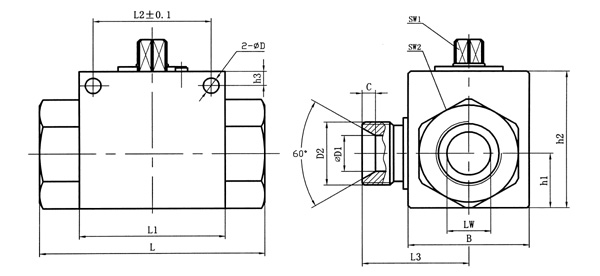

外形结构图

M连接口略图

M连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6	44	15	5.5
VH3V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7	53.5	22	5

G连接口略图

G连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-G1/4	500	06	06	／	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-G3/8	500	10	10	／	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-G1/2	500	13	12	／	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-G3/4	400	20	20	／	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-G1	350	25	25	／	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

NPT连接口略图

NPT连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-NPT3/4	400	20	20	／	NPT3/4	18	95	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-NPT1	350	25	25	／	NPT1	21	113	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

LR连接口略图

LR连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	12	30	6.5	6	35	12	3
VH3V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5

SR连接口略图

SR连接口外形尺寸

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-14SR	500	10	10	14	M22×1.5	14	80	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-16SR	500	13	12	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-20SR	500	13	12	20	M30×2	16	90	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-25SR	400	20	20	25	M36×2	18	109	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-30SR	350	25	25	30	M42×2	20	120	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5
