进口高压板式球阀

产品说明

KHP、PKH高压板式球阀@德国NOOK诺克适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

KHP、PKH高压板式球阀是我公司引进德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

图形符号



型号说明


系列代号：KHP、PKH系列高压板式球阀
②公称通径：6、10、16、20、25、32、40、50mm
③阀体材料：1-钢
④球体材料：1-钢、2-黄铜
⑤工作温度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号：由生产商

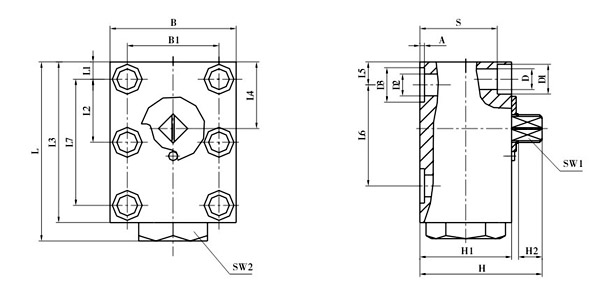

外形结构图



主要外形尺寸表

简略型号	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

 主要外形尺寸表

简略型号	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

 主要外形尺寸表

简略型号	内六角螺栓DIN912	扭距 Nm（摩擦系数μ=0.14时）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600
