产品说明
Q641F46气动衬氟球阀@德国NOOK诺克是由气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。气动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
产品特点
1.阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，具有可靠的耐腐蚀性和密封性。
2.体积小，重量轻，结构简单，安装维修方便。
3.流阻小，流通能力大。
4.适用场景，适用于强酸、强碱等腐蚀性介质。
主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球体 | 2Cr13+氮化处理+46 | 304+46 | 316+46 | 316L+46 |
| 阀杆 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE |
| 密封填料 | V型聚四氟乙烯填料 |
设计规范
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
技术参数
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 公称压力(MPa) | PN1.0、1.6MPa |
| 泄漏量 | 软密封：零泄漏 |
| 阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) |
| 阀芯形式 | "O"型球形阀芯 |
| 密封填料 | 聚四氟乙烯(PTFE) |
| 连接形式 | 法兰 |
| 可调范围 | DN15-65 | DN80-300 |
| 250:1 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 死区 | 带定位器：小于全行程的2% |
| 适用温度 | 密封面 |
| PTFE≤180℃ |
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行机构 |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 |
执行机构参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |

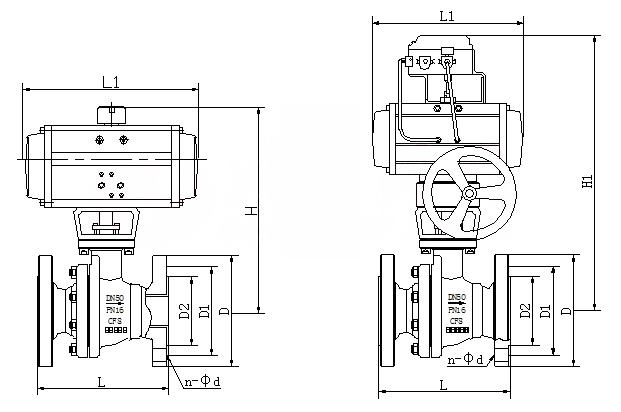

外形结构图
主要外形连接尺寸
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 |
| PN1.6MPa | PN2.5MPa |
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
