进口电动高真空球阀

产品说明

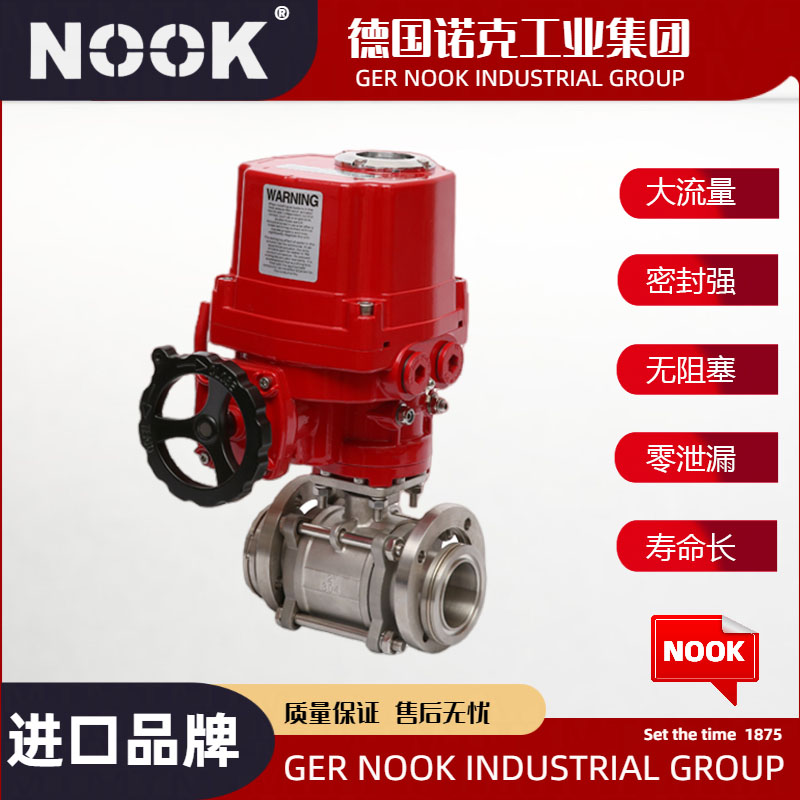

GUD电动高真空球阀@德国NOOK诺克是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要零件材料

阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

螺纹连接结构图

螺纹连接的外形及连接尺寸(mm) (JB919)

Model型号	DN	G	H	E	L
GUD-10(G)	10	1/4"	153	157	68
GUD-16(G)	16	1/2"	172	157	72
GUD-20(G)	20	3/4"	178	157	82
GUD-25(G)	25	1"	187	157	90
GUD-32(G)	32	1-1/4"	206	157	112
GUD-40(G)	40	1-1/2"	212	157	120
GUD-50(G)	50	2"	265	157	145
GUD-63(G)	63	2-1/2"	305	207	185
GUD-80(G)	80	3"	330	207	210
GUD-100(G)	100	4"	350	207	268

活套法兰连接结构图

活套法兰连接的外形及连接尺寸(mm) (GB6070)

Model 型号	DN	D	Do	H	E	L	n-φc
GUD-10(F)	10	55	40	153	157	84	4-φ6.6
GUD-16(F)	16	60	45	172	157	84	4-φ6.6
GUD-25(F)	25	70	55	187	157	114	4-φ6.6
GUD-32(F)	32	90	70	206	157	140	4-φ9
GUD-40(F)	40	100	80	212	157	160	4-φ9
GUD-50(F)	50	110	90	265	157	170	4-φ9
GUD-63(F)	63	130	110	305	207	195	4-φ9
GUD-80(F)	80	145	125	330	207	203	8-φ9
GUD-100(F)	100	165	145	350	207	280	8-φ9

快卸法兰连接结构图

快卸法兰连接的外形及连接尺寸(mm) (GB4982)

Model 型号	DN	D1	D	H	E	L
GUD-10(KF)	10	12.2	30	153	157	84
GUD-16(KF)	16	17.2	30	172	157	84
GUD-25(KF)	25	26.2	40	187	157	114
GUD-32(KF)	32	34.2	55	206	157	140
GUD-40(KF)	40	41.2	55	212	157	160
GUD-50(KF)	50	52.2	75	265	157	170
