进口二位三通球阀-KHB3K(BK3)

产品说明

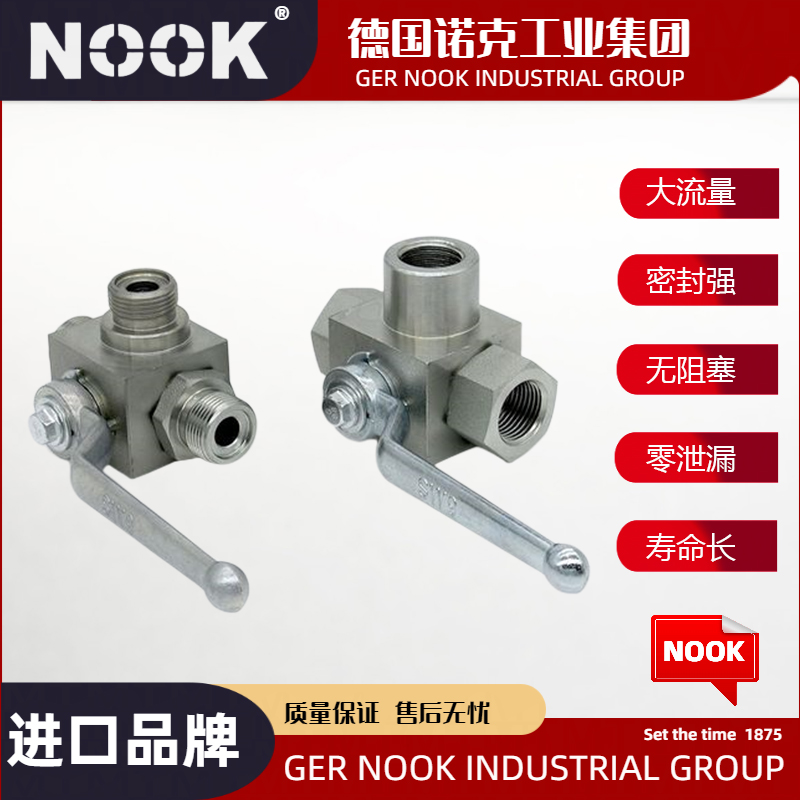

KHB3K(BK3)二位三通球阀@德国NOOK诺克适用于液压系统和化工系统的各种管路上做为启闭用。开关迅速、方便，流体阻力小，是所有阀类中流体阻力最小的一种只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。适用介质:液压油、水一乙二醇、其它混合液体。

产品特点

KHB3K(BK3)二位三通球阀是德国先进技术工艺，主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。

图形符号

型号说明

① 系列代号：KHB3K（BK3）系列二位三通球阀
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

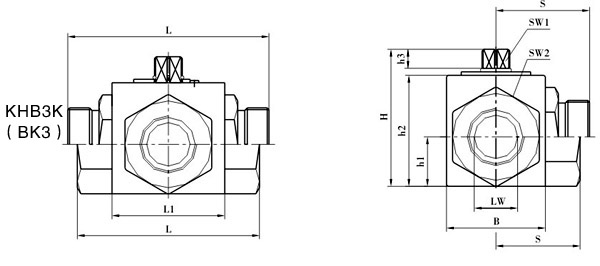

外形结构图

M连接口略图

M连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22	27.5
KHB3K-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27	33
KHB3K-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32	37
KHB3K-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41	45.5
KHB3K-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50	54
KHB3K-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60	70
KHB3K-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70	84

G连接口略图

G连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80	62.5

NPT连接口略图

NPT连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
KHB3K-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70	61
KHB3K-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80	62.5

LR连接口略图

LR连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-06LR	500	04	04	06	M12×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
KHB3K-08LR	500	06	06	08	M14×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
KHB3K-10LR	500	08	08	10	M16×1.5	11	74	42	32	49	16	36	10	09	27	37
KHB3K-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	10	09	27	37
KHB3K-15LR	500	13	12	15	M22×1.5	12	82	48	35	53	17	40	10	09	30	40
KHB3K-15LR	500	12	12	15	M22×1.5	12	82	48	38	61	19	45	11	09	32	40
KHB3K-18LR	500	13	12	18	M26×1.5	12	82	48	35	53	17	40	10	09	30	42
KHB3K-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	11	09	32	42
KHB3K-22LR	315	20	19	22	M30×2	14	101	60	48	70	25	55	11	12	41	52
KHB3K-28LR	315	25	24	28	M36×2	14	108	65	57	79	28.5	64	11	12	50	54
KHB3K-35LR	315	32	30	35	M45×2	16	141	84	75	101	37.5	84	12	14	60	66
KHB3K-42LR	315	40	36	42	M52×2	16	162	91	85	112	42.5	95	12	14	70	78

SR连接口略图

SR连接口外形尺寸表

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-08SR	500	04	05	08	M16×1.5	12	73	40	26	45	13.5	33	8	09	22	37
KHB3K-10SR	500	06	06	10	M18×1.5	12	73	40	26	45	13.5	33	8	09	22	37
KHB3K-12SR	500	08	08	12	M20×1.5	12	76	42	32	49	16	36	10	09	27	38
KHB3K-14SR	500	10	10	14	M22×1.5	14	80	42	32	49	16	36	10	09	27	40
KHB3K-16SR	500	13	12	16	M24×1.5	14	86	48	35	53	17	40	10	09	30	44
KHB3K-16SR	500	12	12	16	M24×1.5	14	86	48	38	61	19	45	11	09	32	43.5
KHB3K-20SR	500	13	12	20	M30×2	16	90	48	35	53	17	40	10	09	30	44
KHB3K-20SR	400	16	15	20	M30×2	16	90	48	38	61	19	45	11	09	32	45.5
KHB3K-25SR	315	20	20	25	M36×2	18	109	60	48	70	25	55	11	12	41	56
KHB3K-30SR	315	25	25	30	M42×2	20	120	65	57	79	28.5	64	11	12	50	60
KHB3K-38SR	315	32	30	38	M52×2	22	153	84	75	101	37.5	84	12	14	60	72
