进口立式增压离心泵@德国NOOK诺克采用离心泵之性能参数的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在立式离心泵基础上派生出适用热水泵、耐高温泵、腐蚀性化工泵、油泵。该产品具有高效节能、嗓音低、耐腐蚀性能可靠，运行稳定等优点。
公称通径：25～400mm
流量范围：3.6～2000m3/h
扬程范围：5～55m
功率范围：1.5～18.5KW
转速范围：740-2900r/min
温度范围 :-20℃～120℃
工作压力：≤1.6Mpa
泵体材质：WCB、304、316、四氟
1、进口立式增压离心泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安
装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
2、进口立式增压离心泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平
衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
3、进口立式增压离心泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、立式化工泵安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
5、不锈钢立式化工泵可根据使用要求即流量和扬程的需要采用泵的串，并联运行方式。
6、立式耐腐蚀化工泵可根据管路布置的要求采用泵的竖式和横式安装。
7、成套范围：成套供应泵，电动机、底板、联轴器、进出口短管等。
8、吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
9、环境温度<40℃，相对湿度<40%。
10、所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度<0.2mm。

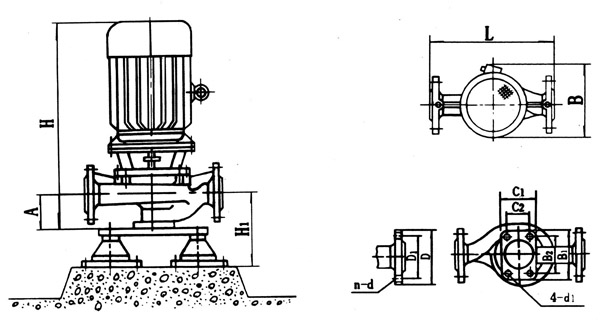

| 型号 | 外型尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||
| 1 | B | H | C1*B1 | A | C2*B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | |
| 15-80 | 180 | 160 | 340 | 75×100 | 40 | 45×70 | 4-φ12 | G1／2 | / | / | SD41-0.5 | 60 |
| 20-110 | 260 | 230 | 405 | 80×110 | 55 | 50×80 | 4-φ12 | G3／4 | / | / | SD41-0.5 | 75 |
| 20-160 | 300 | 230 | 420 | 90×130 | 65 | 60×100 | 4-φ14 | G3／4 | / | / | SD41-0.5 | 85 |
| 25-110 | 260 | 230 | 415 | 80×110 | 60 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 80 |
| 25-125 | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 95 |
| 25-12 | 260 | 230 | 435 | 80×110 | 75 | 50×80 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 95 |
| 25-160 | 300 | 270 | 430 | 90×130 | 65 | 60×100 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 85 |
| 25-160A | 300 | 270 | 415 | 90×130 | 65 | 60×100 | 4-φ14 | φ115 | φ85 | 4-φ14 | SD41-0.5 | 85 |
| 32-100(I) | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 105 |
| 32-125 | 260 | 230 | 435 | 90×130 | 72 | 60×100 | 4-φ14 | φ140 | φ100 | 4-φ18 | SD41-0.5 | 92 |
| 32-12 | 260 | 230 | 435 | 90×130 | 72 | 60×100 | 4-φ14 | φ140 | φ100 | 4-φ18 | SD41-0.5 | 92 |
| 32-160(I) | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 110 |
| 32-200(I) | 340 | 330 | 560 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 32-200A | 340 | 330 | 540 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-O.5 | 115 |
| 40-100 | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 105 |
| 40-100A | 260 | 230 | 445 | 100×150 | 85 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-O.5 | 105 |
| 40-125 | 280 | 230 | 445 | 100×150 | 85 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 105 |
| 40-12 | 280 | 230 | 445 | 100×150 | 85 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 105 |
| 40-160 | 320 | 270 | 505 | 100×150 | 90 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 110 |
| 40-160A | 320 | 270 | 485 | 100×150 | 90 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 110 |
| 40-160B | 320 | 270 | 470 | 100×150 | 90 | 70×120 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 110 |
| 40-200 | 340 | 330 | 560 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-O.5 | 115 |
| 40-200A | 340 | 330 | 540 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-200B | 340 | 330 | 505 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-250 | 400 | 405 | 630 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-250A | 400 | 405 | 630 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-250B | 400 | 405 | 565 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-100(I) | 300 | 230 | 455 | 120×170 | 90 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 110 |
| 40-1OO(I)A | 300 | 230 | 455 | 120×170 | 90 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 110 |
| 40-125(I) | 300 | 240 | 465 | 120×170 | 90 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 110 |
| 40-125(I)A | 300 | 240 | 450 | 120×170 | 90 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD41-0.5 | 110 |
| 40-160(I) | 340 | 300 | 550 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-160(I)A | 340 | 300 | 515 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-O.5 | 115 |
| 40-160(I)B | 340 | 300 | 490 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-200(I) | 360 | 350 | 635 | 120×170 | 95 | 80×130 | 4Dφ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-200(I)A | 360 | 350 | 570 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-200(I)B | 360 | 350 | 550 | 120×170 | 95 | 80×130 | 4-φ14 | φ150 | φ110 | 4-φ18 | SD61-0.5 | 115 |
| 40-250(I) | 440 | 430 | 780 | 140×200 | 105 | 100×160 | 4-φ18 | φ150 | φ110 | 4-φ18 | JSD2-3 | 205 |
| 40-250(I)A | 440 | 360 | 650 | 140×200 | 105 | 100×160 | 4-φ18 | φ150 | φ110 | 4-φ18 | JSD2-3 | 205 |
| 40-250(I)B | 440 | 360 | 650 | 140×200 | 105 | 100×160 | 4-φ18 | φ150 | φ110 | 4-φ18 | JSD2-3 | 205 |
| 40-250(I)C | 440 | 360 | 650 | 140×200 | 105 | 100×160 | 4-φ18 | φ150 | φ110 | 4-φ18 | JSD2-3 | 205 |
| 50-100 | 290 | 230 | 455 | 100×150 | 95 | 70×120 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 115 |
| 50-100A | 290 | 230 | 455 | 100×150 | 95 | 70×120 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 115 |
| 50-125 | 300 | 240 | 465 | 100×150 | 95 | 70×120 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 115 |
| 50-12 | 300 | 240 | 450 | 100×150 | 95 | 70×120 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD41-0.5 | 115 |
| 50-160 | 320 | 300 | 550 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-160A | 320 | 300 | 515 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-160B | 320 | 300 | 490 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-200 | 360 | 350 | 635 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-200A | 360 | 350 | 570 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-200B | 360 | 350 | 550 | 120×170 | 100 | 80×130 | 4-φ14 | φ165 | φ125 | 4-φ18 | SD61-0.5 | 120 |
| 50-250 | 440 | 430 | 780 | 140×200 | 105 | 100×160 | 4-φ18 | φ165 | φ125 | 4-φ18 | JGD2-3 | 205 |
| 型号 | 外型尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||
| L | B | H | C1*B1 | A | C2*B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | |
| 65-315(I)B | 550 | 530 | 1000 | 190×280 | 130 | 150×240 | 4-φ18 | φ185 | φ145 | 4-φ18 | JGD2-3 | 230 |
| 65-315(I)C | 550 | 470 | 885 | 190×280 | 130 | 150×240 | 4-φ18 | φ185 | φ145 | 4-φ18 | JGD2-3 | 230 |
| 80-100 | 400 | 285 | 570 | 140×200 | 120 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 140 |
| 80-100A | 400 | 245 | 535 | 140×200 | 120 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 140 |
| 80-125 | 400 | 360 | 660 | 140×200 | 120 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 140 |
| 80-12 | 400 | 315 | 595 | 140×200 | 120 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 140 |
| 80-160 | 400 | 360 | 660 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 145 |
| 80-160A | 400 | 360 | 660 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-O.5 | 145 |
| 80-160B | 400 | 315 | 660 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 145 |
| 80-200 | 430 | 430 | 795 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 225 |
| 80-200A | 430 | 430 | 795 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | JCD2-3 | 225 |
| 80-200B | 430 | 360 | 665 | 140×200 | 125 | 100×160 | 4-φ18 | φ200 | φ160 | 8-φ18 | JOD2-3 | 225 |
| 80-250 | 480 | 465 | 870 | 160×220 | 130 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-250A | 480 | 430 | 850 | 160×220 | 130 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-250B | 480 | 430 | 805 | 160×220 | 130 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-315 | 580 | 530 | 1000 | 190×280 | 130 | 150×240 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-31 | 580 | 530 | 1000 | 190×280 | 130 | 150×240 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-315B | 580 | 530 | 1000 | 190×280 | 130 | 150×240 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-315C | 580 | 470 | 885 | 190×280 | 130 | 150×240 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 230 |
| 80-350 | 630 | 610 | 1100 | 202×260 | 166×220 | 4-φ18 | φ200 | φ160 | 4-φ18 | JSD-85 | 280 | |
| 80-350A | 630 | 575 | 1015 | 202×260 | 130 | 166y220 | 4-φ18 | φ200 | φ160 | 4-φ18 | JSD-85 | 280 |
| 80-350B | 630 | 545 | 975 | 202×260 | 130 | 166×220 | 4-φ18 | φ200 | φ160 | 4-φ18 | JSD-85 | 280 |
| 80-100(I) | 460 | 360 | 675 | 160×220 | 140 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-0.5 | 160 |
| 80-100(I)A | 460 | 360 | 610 | 160×220 | 140 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | SD61-O.5 | 160 |
| 80-125(I) | 450 | 430 | 805 | 160×220 | 140 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 240 |
| 80-125(I)A | 450 | 350 | 675 | 160×220 | 140 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 240 |
| 80-160(I) | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 260 |
| 80-160(I)A | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 260 |
| 80-160(I)B | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 260 |
| 80-200(I) | 480 | 475 | 880 | 160×220 | 135 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 235 |
| 80-200(I)A | 480 | 430 | 860 | 160×220 | 135 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 235 |
| 80-200(I)B | 480 | 430 | 815 | 160×220 | 135 | 120×180 | 4-φ18 | φ200 | φ160 | 8-φ18 | JGD2-3 | 235 |
| 80-250(I) | 550 | 520 | 1015 | 190×280 | 155 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 275 |
| 80-250(I)A | 550 | 520 | 1015 | 190×280 | 155 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 275 |
| 80-250(I)B | 550 | 520 | 1015 | 190×280 | 155 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JOD2-3 | 275 |
| 80-315(I) | 580 | 700 | 1235 | 190×280 | 165 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 285 |
| .80-315(I)A | 580 | 640 | 1165 | 190×280 | 165 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 285 |
| 80-315(I)B | 580 | 580 | 1080 | 190×280 | 165 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 285 |
| 80-315(I)C | 580 | 520 | 1040 | 190×280 | 165 | 150×240 | 4-φ22 | φ200 | φ160 | 8-φ18 | JGD2-3 | 285 |
| 100-100 | 460 | 360 | 675 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-O.5 | 160 |
| 100-100A | 460 | 315 | 610 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-O.5 | 160 |
| 100-125 | 440 | 430 | 805 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 240 |
| 100-12 | 440 | 350 | 675 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 240 |
| 100-160 | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 260 |
| 100-160A | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 260 |
| 100-160B | 500 | 430 | 835 | 160×220 | 160 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 260 |
| 100-200 | 480 | 475 | 880 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 240 |
| 100-200A | 480 | 430 | 860 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 240 |
| 100-200B | 480 | 430 | 815 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | JOD2-3 | 240 |
| 100-250 | 550 | 520 | 1015 | 160×220 | 155 | 120×180 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 275 |
| 100-250A | 550 | 520 | 1015 | 160×220 | 155 | 120×180 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 275 |
| 100-250B | 550 | 520 | 1015 | 160×220 | 155 | 120×180 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 275 |
| 型号 | 外型尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||
| 1 | B | H | C1*B1 | A | C2*B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | |
| 100-315 | 630 | 700 | 1235 | 250×300 | 165 | 210×260 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 285 |
| 100-31 | 630 | 640 | 1165 | 250×300 | 165 | 210×260 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 285 |
| 100-315B | 630 | 580 | 1080 | 250×300 | 165 | 210×260 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 285 |
| 100-315C | 630 | 520 | 1040 | 250×300 | 165 | 210×260 | 4-φ22 | φ220 | φ180 | 8-φ18 | JGD3-2 | 285 |
| 100-I00(I) | 460 | 415 | 802 | 160×220 | 140 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 180 |
| 100-125(I) | 500 | 300 | 807 | 160×220 | 160 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 180 |
| 100-125(I)A | 500 | 280 | 807 | 160×220 | 160 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 180 |
| 100-160(I) | 480 | 330 | 884 | 160×220 | 170 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 190 |
| 100-160(I)A | 480 | 330 | 884 | 160×220 | 170 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 190 |
| 100-200(I) | 560 | 365 | 970 | 160×220 | 165 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 185 |
| 100-200(I)A | 560 | 345 | 970 | 160×220 | 165 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 185 |
| 100-200(I)B | 560 | 345 | 970 | 160×220 | 165 | 120×180 | 4-φ18 | φ220 | φ180 | 8-φ18 | SD61-0.5 | 185 |
| 100-250(I) | 600 | 435 | 1121 | 190×280 | 175 | 150×240 | 4-φ18 | φ220 | φ180 | 8-φ18 | JOD2-3 | 275 |
| 100-250(I)A | 600 | 360 | 1121 | 190×280 | 175 | 150X240 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 275 |
| 100-250(I)B | 600 | 360 | 1121 | 190×280 | 175 | 150×240 | 4-φ18 | φ220 | φ180 | 8-φ18 | JGD2-3 | 275 |
| 100-350 | 680 | 630 | 1310 | 230×320 | 175 | 166×220 | 4-φ18 | φ220 | φ180 | 8-φ18 | JSD-150 | 335 |
| 100-350A | 680 | 630 | 1260 | 230×320 | 175 | 166×220 | 4-φ18 | φ220 | φ180 | 8-φ18 | JSD-150 | 335 |
| 100-350B | 680 | 605 | 1190 | 230×320 | 175 | 166×220 | 4-φ18 | φ220 | φ180 | 8-φ18 | JSD-150 | 335 |
| 125-100 | 520 | 430 | 830 | 160×200 | 165 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 265 |
| 125-100A | 520 | 360 | 730 | 160×200 | 165 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 265 |
| 125-125 | 520 | 430 | 840 | 160×200 | 170 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 270 |
| 125-12 | 520 | 430 | 840 | 160×200 | 170 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 270 |
| 125-160 | 520 | 460 | 920 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JOD2-3 | 275 |
| 125-160A | 520 | 430 | 890 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 275 |
| 125-160B | 520 | 430 | 850 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 275 |
| 125-200 | 680 | 510 | 1040 | 200×260 | 175 | 160×220 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD3-2 | 295 |
| 125-200A | 680 | 510 | 1040 | 200×260 | 175 | 160×220 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD3-2 | 295 |
| 125-200B | 680 | 460 | 930 | 200×260 | 175 | 160×220 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD3-2 | 295 |
| 125-250 | 680 | 660 | 1180 | 200×260 | 170 | 160×220 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-2 | 290 |
| 125-250A | 680 | 570 | 1080 | 200×260 | 170 | 160×220 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-2 | 290 |
| 125-250B | 680 | 510 | 1050 | 200×260 | 170 | 160×220 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3- | 290 |
| 125-315 | 640 | 685 | 1350 | 300×350 | 180 | 230×280 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-3 | 300 |
| 125-31 | 640 | 685 | 1300 | 300×350 | 180 | 230×280 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-3 | 300 |
| 125-315B | 640 | 685 | 1350 | 300×350 | 180 | 230×280 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-3 | 300 |
| 125-315C | 640 | 660 | 1230 | 300×350 | 180 | 230×280 | 4-φ22 | φ250 | φ210 | 8-φ18 | JGD3-3 | 300 |
| 150-125 | 520 | 430 | 840 | 160×220 | 170 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 270 |
| 150-12 | 520 | 430 | 840 | 160×220 | 170 | 120×180 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 270 |
| 150-160 | 520 | 430 | 850 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 275 |
| 150-160A | 520 | 430 | 850 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 275 |
| 150-16013 | 520 | 430 | 850 | 190×280 | 175 | 150×240 | 4-φ18 | φ250 | φ210 | 8-φ18 | JGD2-3 | 275 |
| 150-200 | 680 | 435 | 930 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 300 |
| 150-200A | 680 | 435 | 885 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 300 |
| 150-200B | 680 | 435 | 885 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 300 |
| 150-250 | 700 | 475 | 960 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 305 |
| 150-250A | 700 | 475 | 940 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 305 |
| 150-250B | 700 | 445 | 895 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD2-3 | 305 |
| 150-315 | 760 | 530 | 1075 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-31 | 760 | 505 | 1000 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-315B | 760 | 505 | 960 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-350 | 760 | 530 | 1075 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-350A | 760 | 530 | 1075 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-350B | 760 | 530 | 1075 | 250×300 | 205 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 325 |
| 150-400 | 800 | 595 | 1120 | 250×300 | 210 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 330 |
| 150-400A | 800 | 595 | 1095 | 250×300 | 210 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 330 |
| 150-400B | 800 | 560 | 1075 | 250×300 | 210 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JOD3-3 | 330 |
| 150-400C | 800 | 535 | 1000 | 250×300 | 210 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 330 |
| 150-250(I) | 700 | 700 | 1280 | 250×300 | 195 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JCD3-3 | 315 |
| 150-250(I)A | 700 | 640 | 1200 | 250×300 | 195 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 315 |
| 150-250(I)B | 700 | 585 | 1115 | 250×300 | 195 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 315 |
| 150-315(I) | 760 | 900 | 1560 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JGD3-3 | 320 |
| 150-315(I)A | 760 | 700 | 1330 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JOD3-3 | 320 |
| 150-315(I)B | 760 | 700 | 1210 | 250×300 | 200 | 210×260 | 4-φ22 | φ285 | φ240 | 8-φ22 | JOD3-3 | 320 |
| 200-200 | 680 | 435 | 930 | 250×300 | 200 | 210×260 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD2-3 | 300 |
| 200-200A | 680 | 435 | 885 | 250×300 | 200 | 210×260 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD2-3 | 300 |
| 200-250 | 750 | 475 | 960 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD2-3 | 310 |
| 200-250A | 750 | 475 | 940 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD2-3 | 310 |
| 200-250B | 750 | 445 | 895 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD2-3 | 310 |
| 200-315 | 800 | 530 | 1075 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 330 |
| 200-31 | 800 | 505 | 1000 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 330 |
| 200-315B | 800 | 505 | 960 | 270×320 | 210 | 230×280 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 330 |
| 200-400 | 860 | 595 | 1120 | 300×370 | 225 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JOD3-3 | 345 |
| 200-400A | 860 | 595 | 1095 | 300×370 | 225 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 345 |
| 200-400B | 860 | 560 | 1075 | 300×370 | 225 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JOD3-3 | 345 |
| 200-400C | 860 | 535 | 1000 | 300×370 | 225 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 345 |
| 200-200(I) | 810 | 525 | 1030 | 300×370 | 240 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-2 | 360 |
| 200-200(I)A | 810 | 525 | 970 | 300×370 | 240 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3 -2 | 360 |
| 200-250(I) | 840 | 530 | 1110 | 300×370 | 240 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3 -3 | 360 |
| 200-250(I)A | 840 | 510 | 1035 | 300×370 | 240 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 360 |
| 200-250(I)B | 840 | 510 | 995 | 300×370 | 240 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD3-3 | 360 |
| 200-315(I) | 860 | 645 | 1265 | 300×370 | 250 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-1 | 380 |
| 200-315(I)A | 860 | 605 | 1180 | 300×370 | 250 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-1 | 380 |
| 200-315(I)B | 860 | 605 | 1145 | 300×370 | 250 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-1 | 380 |
| 200-400(I) | 880 | 700 | 1340 | 300×370 | 260 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-2 | 390 |
| 200-400(I)A | 880 | 700 | 1340 | 300×370 | 260 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-2 | 390 |
| 200-400(I)B | 880 | 735 | 1270 | 300×370 | 260 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-2 | 390 |
| 200-400(I)C | 880 | 600 | 1185 | 300×370 | 260 | 250×320 | 4-φ22 | φ340 | φ295 | 12-φ22 | JGD4-2 | 390 |
| 250-250 | 1110 | 550 | 1145 | 350×400 | 250 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-250A | 1110 | 550 | 1145 | 350×400 | 250 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-235 | 1110 | 550 | 1145 | 350×400 | 250 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-300 | 1110 | 550 | 1145 | 350×400 | 250 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-315 | 1110 | 640 | 1350 | 350×400 | 265 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-31 | 1110 | 640 | 1350 | 350×400 | 265 | 300×350 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-315B | 1110 | 640 | 1350 | 350×400 | 265 | 300×350 | 4-必26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 250-400 | 1200 | 900 | 1740 | 400×500 | 265 | 300×400 | 4-φ26 | φ405 | φ355 | 12-φ26 | JGD4-2 | 390 |
| 型号 | 外型尺寸 | 安装尺寸 | 进出口法兰尺寸 | 隔振器（垫） | ||||||||
| 1 | B | H | C1*B1 | A | C2*B2 | 4-d1 | D | D1 | n-d | 规格 | H1 | |
| 300-235 | 1370 | 710 | 1520 | 400×500 | 370 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-1 | 500 |
| 300-23 | 1370 | 710 | 1470 | 400×500 | 370 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-1 | 500 |
| 300-235B | 1370 | 685 | 1400 | 400×500 | 370 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-1 | 500 |
| 300-300 | 1370 | 900 | 1740 | 400×500 | 360 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-2 | 490 |
| 300-300A | 1370 | 900 | 1740 | 400×500 | 360 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-2 | 490 |
| 300-300B | 1370 | 735 | 1410 | 400×500 | 360 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD4-2 | 490 |
| 300-380 | 1370 | 945 | 1850 | 400×500 | 390 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD5-3 | 550 |
| 300-380A | 1370 | 945 | 1850 | 400×500 | 390 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD5-3 | 550 |
| 300-380B | 1370 | 945 | 1850 | 400×500 | 390 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD5-3 | 550 |
| 300-235(I) | 1370 | 900 | 1830 | 400×500 | 370 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JGD5-3 | 530 |
| 300-235(I)A | 1370 | 900 | 1830 | 400×500 | 370 | 350×450 | 4-φ26 | φ460 | φ410 | 12-φ26 | JOD5-3 | 530 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| 15-80 | 15 | 1.1 1.5 2.0 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2800 | 0.18 | 2.3 | 17 |
| LSHG20-110 | 20 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 16 15 13.5 | 25 34 35 | 2800 | 0.37 | 2.3 | 25 |
| LSHG20-160 | 20 | 1.8 2.5 3.3 | 0.5 0.69 0.91 | 33 32 30 | 19 25 23 | 2900 | 0.75 | 2.3 | 29 |
| LSHG25-110 | 25 | 2.8 4 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.3 | 26 |
| LSHG25-125 | 25 | 2.8 4 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.3 | 28 |
| LSHG25-125A | 25 | 2.5 3.6 4.6 | 0.69 1.0 1.28 | 17 16 14.4 | 35 | 2900 | 0.55 | 2.3 | 27 |
| LSHG25-160 | 25 | 2.8 4 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 | 2900 | 1.5 | 2.3 | 39 |
| LSHG25-160A | 25 | 2.6 3.7 4.9 | 0.12 1.03 1.36 | 29 28 26 | 31 | 2900 | 1.1 | 2.3 | 34 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG32-100（I） | 32 | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.75 | 2.0 | 32 |
| LSHG32-125 | 32 | 3.5 5 6.5 | 0.97 0.39 1.8 | 22 20 18 | 40 44 42 | 2900 | 0.75 | 2.3 | 28 |
| LSHG32-125A | 32 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 43 | 2900 | 0.55 | 2.3 | 28 |
| LSHG32-160（I） | 32 | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 33.2 32 30.2 | 34 40 42 | 2900 | 2.2 | 2.0 | 47 |
| LSHG32-200（I） | 32 | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 50.5 50 48 | 26 33 35 | 2900 | 4 | 2.0 | 43 |
| LSHG32-200A | 32 | 2.8 4 5.2 | 0.78 1.11 1.44 | 44.6 44 42.7 | 34 40 42 | 2900 | 2.2 | 2.0 | 74 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG40-100 | 40 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.55 | 2.3 | 32 |
| LSHG40-100A | 40 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 10.6 10 9 | 52 | 2900 | 0.37 | 2.3 | 32 |
| LSHG40-125 | 40 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 21 20 18 | 41 46 43 | 2900 | 1.1 | 2.3 | 34 |
| LSHG40-125A | 40 | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 40 45 41 | 2900 | 0.75 | 2.3 | 33 |
| LSHG40-160 | 40 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33 32 30 | 35 40 40 | 2900 | 2.2 | 2.3 | 47 |
| LSHG40-160A | 40 | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 29 28 26.3 | 34 39 39 | 2900 | 1.5 | 2.3 | 43 |
| LSHG40-160B | 40 | 3.8 5.5 7.2 | 1.06 1.53 2.0 | 25.5 24 22.5 | 34 38 37 | 2900 | 1.1 | 2.3 | 38 |
| LSHG40-200 | 40 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 51 50 48 | 26 33 32 | 2900 | 4 | 2.3 | 74 |
| LSHG40-200A | 40 | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 45 44 42 | 26 31 30 | 2900 | 3 | 2.3 | 62 |
| LSHG40-200B | 40 | 3.7 5.3 7.0 | 1.03 1.47 1.94 | 38 36 34.5 | 29 | 2900 | 2.2 | 2.3 | 52 |
| LSHG40-250 | 40 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 82 80 74 | 24 28 28 | 2900 | 7.5 | 2.3 | 105 |
| LSHG40-250A | 40 | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 72 70 65 | 24 28 27 | 2900 | 5.5 | 2.3 | 98 |
| LSHG40-250B | 40 | 3.8 5.5 7.0 | 1.06 1.53 1.94 | 61.5 60 56 | 23 27 26 | 2900 | 4 | 2.3 | 77 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG40-100（I） | 40 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 13.2 12.5 11.3 | 55 62 60 | 2900 | 1.1 | 2.3 | 34 |
| LSHG40-100（I）A | 40 | 8 11 14.5 | 2.22 3.05 4.03 | 10.6 10 9 | 60 | 2900 | 0.75 | 2.3 | 32 |
| LSHG40-125（I） | 40 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 21.2 20 17.8 | 49 58 57 | 2900 | 1.5 | 2.3 | 38 |
| LSHG40-125（I）A | 40 | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 57 | 2900 | 1.1 | 2.3 | 33 |
| LSHG40-160（I） | 40 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 45 52 51 | 2900 | 3 | 2.3 | 56 |
| LSHG40-160（I）A | 40 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 44 51 50 | 2900 | 2.2 | 2.3 | 47 |
| LSHG40-160（I）B | 40 | 7.3 10.4 13.5 | 2.38 2.89 3.75 | 23 22 20.5 | 50 | 2900 | 1.5 | 2.3 | 43 |
| LSHG40-200（I） | 40 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 51.2 50 48 | 38 46 46 | 2900 | 5.5 | 2.3 | 85 |
| LSHG40-200（I）A | 40 | 8.3 11.7 15.3 | 2.31 3.25 4.25 | 45.0 44 42 | 37 45 45 | 2900 | 4 | 2.3 | 75 |
| LSHG40-200（I）B | 40 | 7.5 10.6 13.8 | 2.08 2.94 3.83 | 37 36 34 | 44 | 2900 | 3 | 2.3 | 63 |
| LSHG40-250（I） | 40 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 81.2 80 77.5 | 31 38 40 | 2900 | 11 | 2.3 | 145 |
| LSHG40-250（I）A | 40 | 8.2 11.6 15.2 | 2.28 3.22 4.22 | 71.0 70 68 | 38 | 2900 | 7.5 | 2.3 | 95 |
| LSHG40-250（I）B | 40 | 7.6 10.8 14 | 2.11 3.0 3.89 | 61.4 60 58 | 37 | 2900 | 7.5 | 2.3 | 94 |
| LSHG40-250（I）C | 40 | 7.1 10.0 13.1 | 1.97 2.78 3.64 | 53.2 52 50.4 | 36 | 2900 | 5.5 | 2.3 | 88 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| 50-100 | 50 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 13.6 12.5 11.3 | 55 62 60 | 2900 | 1.1 | 2.3 | 36 |
| LSHG50-100A | 50 | 8 11 14.5 | 2.22 3.05 4.03 | 11 10 9 | 60 | 2900 | 0.75 | 2.3 | 35 |
| LSHG50-125 | 50 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 21.5 20 17.8 | 49 58 57 | 2900 | 1.5 | 2.3 | 43 |
| LSHG50-125A | 50 | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 57 | 2900 | 1.1 | 2.3 | 38 |
| LSHG50-160 | 50 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 45 52 51 | 2900 | 3 | 2.3 | 59 |
| LSHG50-160A | 50 | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 44 51 50 | 2900 | 2.2 | 2.3 | 51 |
| LSHG50-160B | 50 | 7.3 10.4 13.5 | 2.38 2.89 3.75 | 23 22 20.5 | 50 | 2900 | 1.5 | 2.3 | 47 |
| LSHG50-200 | 50 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 52 50 48 | 38 46 46 | 2900 | 5.5 | 2.3 | 101 |
| LSHG50-200A | 50 | 8.3 11.7 15.3 | 2.31 3.25 4.25 | 45.8 44 42 | 37 45 45 | 2900 | 4 | 2.3 | 80 |
| LSHG50-200B | 50 | 7.5 10.6 13.8 | 2.08 2.94 3.83 | 37 36 34 | 44 | 2900 | 3 | 2.3 | 68 |
| LSHG50-250 | 50 | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 82 80 77.5 | 29 38 40 | 2900 | 11 | 2.3 | 160 |
| LSHG50-250A | 50 | 8.2 11.6 15.2 | 2.28 3.22 4.22 | 71.5 70 68 | 38 | 2900 | 7.5 | 2.3 | 115 |
| LSHG50-250B | 50 | 7.6 10.8 14 | 2.11 3.0 3.89 | 61.4 60 58 | 37 | 2900 | 7.5 | 2.3 | 114 |
| LSHG50-250C | 50 | 7.1 10.0 13.1 | 1.97 2.78 3.64 | 53.2 52 50.4 | 36 | 2900 | 5.5 | 2.3 | 108 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG50-100（I） | 50 | 17.5 25 32.5 | 4.86 6.94 9.03 | 13.7 12.5 10.5 | 67 69 69 | 2900 | 1.5 | 2.5 | 41 |
| LSHG50-100（I）A | 50 | 15.6 22.3 29 | 4.3 6.19 8.1 | 11 10 8.4 | 65 67 68 | 2900 | 1.1 | 2.5 | 36 |
| LSHG50-125（I） | 50 | 17.5 25 32.5 | 4.86 6.94 9.03 | 21.5 20 18 | 60 68 67 | 2900 | 3 | 2.5 | 56 |
| LSHG50-125（I）A | 50 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 13.6 | 58 66 65 | 2900 | 2.2 | 2.5 | 48 |
| LSHG50-160（I） | 50 | 17.5 25 32.5 | 4.68 6.94 9.03 | 34.4 32 27.5 | 54 63 60 | 2900 | 4 | 2.5 | 72 |
| LSHG50-160（I）A | 50 | 16.4 23.4 30.4 | 4.56 6.5 8.44 | 30 28 24 | 54 62 59 | 2900 | 4 | 2.5 | 71 |
| LSHG50-160（I）B | 50 | 15.0 21.6 28 | 4.17 6.0 7.78 | 26 24 20.6 | 58 | 2900 | 3 | 2.5 | 59 |
| LSHG50-200（I） | 50 | 17.5 25 32.5 | 4.86 6.94 9.03 | 52.7 50 45.5 | 49 58 59 | 2900 | 7.5 | 2.5 | 108 |
| LSHG50-200（I）A | 50 | 16.4 23.5 30.5 | 4.56 6.53 8.47 | 46.4 44 40 | 48 57 58 | 2900 | 7.5 | 2.5 | 107 |
| LSHG50-200（I）B | 50 | 15.2 21.8 28.3 | 4.22 6.06 7.86 | 40 38 34.5 | 55 | 2900 | 5.5 | 2.5 | 100 |
| LSHG50-250（I） | 50 | 17.5 25 32.5 | 4.86 6.94 9.03 | 82 80 76.5 | 39 50 52 | 2900 | 15 | 2.5 | 175 |
| LSHG50-250（I）A | 50 | 16.4 23.4 30.5 | 4.56 6.5 8.47 | 71.5 70 67 | 39 50 52 | 2900 | 11 | 2.5 | 165 |
| LSHG50-250（I）B | 50 | 15 21.6 28 | 4.17 6.0 7.78 | 61 60 57.4 | 38 49 54 | 2900 | 11 | 2.5 | 165 |
| LSHG50-315（I） | 50 | 17.5 25 32.5 | 4.86 6.94 9.03 | 128 125 122 | 30 40 44 | 2900 | 30 | 2.5 | 310 |
| LSHG50-315（I）A | 50 | 16.6 23.7 31 | 4.61 6.58 8.6 | 115 113 110 | 30 40 44 | 2900 | 22 | 2.5 | 245 |
| LSHG50-315（I）B | 50 | 15.7 22.5 29.2 | 4.36 6.25 8.0 | 103 101 98 | 39 | 2900 | 18.5 | 2.5 | 215 |
| LSHG50-315（I）C | 50 | 14.4 20.6 26.8 | 4.0 5.72 7.44 | 86 85 83 | 38 | 2900 | 15 | 2.5 | 195 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | ||
| LSHG65-100 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 13.7 12.5 10.5 | 67 69 69 | 2900 | 1.5 | 2.5 | 46 |
| LSHG65-100A | 65 | 15.6 22.3 29 | 4.3 6.19 8.1 | 11 10 8.4 | 65 67 68 | 2900 | 1.1 | 2.5 | 41 |
| LSHG65-125 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 21.5 20 18 | 60 68 67 | 2900 | 3 | 2.5 | 58 |
| LSHG65-125A | 65 | 15.6 22.3 29 | 4.33 6.19 8.1 | 17 16 14.4 | 58 66 65 | 2900 | 2.2 | 2.5 | 49 |
| LSHG65-160 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 34.4 32 27.5 | 54 63 60 | 2900 | 4 | 2.5 | 75 |
| LSHG65-160A | 65 | 16.4 23.4 30.4 | 4.56 6.5 8.44 | 30 28 24 | 54 62 59 | 2900 | 4 | 2.5 | 75 |
| LSHG65-160B | 65 | 15.0 21.6 28 | 4.17 6.0 7.78 | 26 24 20.6 | 58 | 2900 | 3 | 2.5 | 63 |
| LSHG65-200 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 52.7 50 45.5 | 49 58 59 | 2900 | 7.5 | 2.5 | 107 |
| LSHG65-200A | 65 | 16.4 23.5 30.5 | 4.56 6.53 8.47 | 46.4 44 40 | 48 57 58 | 2900 | 7.5 | 2.5 | 107 |
| LSHG65-200B | 65 | 15.2 21.8 28.3 | 4.22 6.06 7.86 | 40 38 34.5 | 55 | 2900 | 5.5 | 2.5 | 100 |
| LSHG65-250 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 82 80 76.5 | 39 50 52 | 2900 | 15 | 2.5 | 180 |
| LSHG65-250A | 65 | 16.4 23.4 30.5 | 4.56 6.5 8.47 | 71.5 70 67 | 39 50 52 | 2900 | 11 | 2.5 | 170 |
| LSHG65-250B | 65 | 15 21.6 28 | 4.17 6.0 7.78 | 61 60 57.4 | 38 49 54 | 2900 | 11 | 2.5 | 170 |
| LSHG65-315 | 65 | 17.5 25 32.5 | 4.86 6.94 9.03 | 127 125 122 | 32 40 44 | 2900 | 30 | 2.5 | 320 |
| LSHG65-315A | 65 | 16.6 23.7 31 | 4.61 6.58 8.6 | 115 113 110 | 32 40 44 | 2900 | 22 | 2.5 | 255 |
| LSHG65-315B | 65 | 15.7 22.5 29.2 | 4.36 6.25 8.0 | 103 101 98 | 39 | 2900 | 18.5 | 2.5 | 225 |
| LSHG65-315C | 65 | 14.4 20.6 26.8 | 4.0 5.72 7.44 | 86 85 83 | 38 | 2900 | 15 | 2.5 | 205 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG65-100（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 13.8 12.5 10 | 67 73 70 | 2900 | 3 | 3.0 | 63 |
| LSHG65-100（I）A | 65 | 31.3 44.7 58 | 8.7 12.4 16.1 | 11 10 8 | 66 72 69 | 2900 | 2.2 | 3.0 | 53 |
| LSHG65-125（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 22 20 17 | 67 72.5 70 | 2900 | 5.5 | 3.0 | 99 |
| LSHG65-125（I）A | 65 | 31.3 44.7 58 | 8.7 12.5 16.1 | 17.5 16 13.6 | 66 71 69 | 2900 | 4 | 3.0 | 78 |
| LSHG65-160（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 35 32 28 | 63 71 70 | 2900 | 7.5 | 3.0 | 103 |
| LSHG65-160（I）A | 65 | 32.7 46.7 61 | 9.1 13.0 16.9 | 30.6 28 24 | 62 70 69 | 2900 | 7.5 | 3.0 | 103 |
| LSHG65-160（I）B | 65 | 30.3 43.3 56.3 | 8.4 12.0 15.6 | 26 24 21 | 69 | 2900 | 5.5 | 3.0 | 97 |
| LSHG65-200（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 53.5 50 46 | 55 67 68 | 2900 | 15 | 3.0 | 176 |
| LSHG65-200（I）A | 65 | 32.8 47 61 | 9.1 13.1 16.9 | 47 44 40 | 54 66 67 | 2900 | 11 | 3.0 | 166 |
| LSHG65-200（I）B | 65 | 30.5 43.5 56.6 | 8.5 12.1 15.7 | 40.6 38 33.4 | 65 | 2900 | 7.5 | 3.0 | 114 |
| LSHG65-250（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 83 80 72 | 52 59 60 | 2900 | 22 | 3.0 | 235 |
| LSHG65-250（I）A | 65 | 32.5 46.7 61 | 9.0 13.0 16.9 | 73 70 63 | 52 59 60 | 2900 | 18.5 | 3.0 | 205 |
| LSHG65-250（I）B | 65 | 30 43.3 56 | 8.3 12.0 15.6 | 62 60 54 | 58 | 2900 | 15 | 3.0 | 180 |
| LSHG65-315（I） | 65 | 35 50 65 | 9.72 13.9 18.1 | 128 125 121 | 44 54 57 | 2900 | 37 | 3.0 | 350 |
| LSHG65-315（I）A | 65 | 32.5 46.5 60.5 | 9.0 12.9 16.8 | 112.6 110 106.4 | 43 54 57 | 2900 | 30 | 3.0 | 335 |
| LSHG65-315（I）B | 65 | 31 44.5 58 | 8.6 12.4 16.1 | 102.5 100 98 | 53 | 2900 | 30 | 3.0 | 335 |
| LSHG65-315（I）C | 65 | 29 41 53.6 | 8.1 11.4 14.9 | 87 85 83 | 51 | 2900 | 22 | 3.0 | 270 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG80-100 | 80 | 35 50 65 | 9.72 13.9 18.1 | 13.8 12.5 10 | 67 73 70 | 2900 | 3 | 3.0 | 63 |
| LSHG80-100A | 80 | 31.3 44.7 58 | 8.7 12.5 16.1 | 11 10 8 | 66 72 69 | 2900 | 2.2 | 3.0 | 54 |
| LSHG80-125 | 80 | 35 50 65 | 9.72 13.9 18.1 | 22 20 17 | 67 72.5 70 | 2900 | 5.5 | 3.0 | 99 |
| LSHG80-125A | 80 | 31.3 45 58 | 8.7 12.5 16.1 | 17.5 16 13.6 | 66 71 69 | 2900 | 4 | 3.0 | 79 |
| LSHG80-160 | 80 | 35 50 65 | 9.72 13.9 18.1 | 35 32 28 | 63 71 70 | 2900 | 7.5 | 3.0 | 105 |
| LSHG80-160A | 80 | 32.7 46.7 61 | 9.1 13.0 16.9 | 30.6 28 24 | 62 70 69 | 2900 | 7.5 | 3.0 | 105 |
| LSHG80-160B | 80 | 30.3 43.3 56.3 | 8.4 12.0 15.6 | 26 24 21 | 69 | 2900 | 5.5 | 3.0 | 98 |
| LSHG80-200 | 80 | 35 50 65 | 9.72 13.9 18.1 | 53.5 50 46 | 55 67 68 | 2900 | 15 | 3.0 | 175 |
| LSHG80-200A | 80 | 32.8 47 61 | 9.1 13.1 16.9 | 47 44 40 | 54 66 67 | 2900 | 11 | 3.0 | 165 |
| LSHG80-200B | 80 | 30.5 43.5 56.6 | 8.5 12.1 15.7 | 40.6 38 33.4 | 65 | 2900 | 7.5 | 3.0 | 115 |
| LSHG80-250 | 80 | 35 50 65 | 9.72 13.9 18.1 | 83 80 72 | 52 59 60 | 2900 | 22 | 3.0 | 240 |
| LSHG80-250A | 80 | 32.5 46.7 61 | 9.0 13.0 16.9 | 73 70 63 | 52 59 60 | 2900 | 18.5 | 3.0 | 210 |
| LSHG80-250B | 80 | 30 43.3 56 | 8.3 12.0 15.6 | 62 60 54 | 58 | 2900 | 15 | 3.0 | 185 |
| LSHG80-315 | 80 | 35 50 65 | 9.72 13.9 18.1 | 128 125 122 | 43 54 57 | 2900 | 37 | 3.0 | 355 |
| LSHG80-315A | 80 | 32.5 46.5 60.5 | 9.0 12.9 16.8 | 112.6 110 107.4 | 43 54 57 | 2900 | 30 | 3.0 | 340 |
| LSHG80-315B | 80 | 31 44.5 58 | 8.6 12.4 16.1 | 102.5 100 98 | 53 | 2900 | 30 | 3.0 | 340 |
| LSHG80-315C | 80 | 29 41 53.6 | 8.1 11.4 14.9 | 98 85 83 | 51 | 2900 | 22 | 3.0 | 275 |
| LSHG80-350 | 80 | 35 50 65 | 9.72 13.9 18.1 | 146 150 142 | 55 66 67 | 2900 | 55 | 3.0 | 570 |
| LSHG80-350A | 80 | 31 44.5 58 | 8.6 12.4 16.1 | 138.4 142 134.8 | 65 | 2900 | 45 | 3.0 | 470 |
| LSHG80-350B | 80 | 29 41 53.6 | 8.1 11.4 14.9 | 131.4 135 127.8 | 63 | 2900 | 37 | 3.0 | 440 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG80-100（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 13.6 12.5 11 | 66 76 75 | 2900 | 5.5 | 4.5 | 108 |
| LSHG80-100（I）A | 80 | 62.6 89 116 | 17.4 24.7 32.2 | 11 10 8.8 | 64 74 74 | 2900 | 4 | 4.5 | 87 |
| LSHG80-125（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 23.5 20 14 | 70 76 65 | 2900 | 11 | 4.5 | 163 |
| LSHG80-125（I）A | 80 | 62.6 89 116 | 17.4 24.7 32.2 | 19 16 11 | 68 74 65 | 2900 | 7.5 | 4.5 | 113 |
| LSHG80-160（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 36.5 32 24 | 70 76 65 | 2900 | 15 | 4.5 | 184 |
| LSHG80-160（I）A | 80 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 32 28 21 | 68 74 67 | 2900 | 11 | 4.5 | 174 |
| LSHG80-160（I）B | 80 | 60.6 86.6 112.5 | 16.8 24.1 31.3 | 72 24 18 | 72 | 2900 | 11 | 4.5 | 174 |
| LSHG80-200（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 54 50 42 | 65 74 73 | 2900 | 22 | 4.0 | 251 |
| LSHG80-200（I）A | 80 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 47.5 44 37 | 64 73 72 | 2900 | 18.5 | 4.0 | 220 |
| LSHG80-200（I）B | 80 | 61 87 113 | 16.9 24.2 31.4 | 41 38 32 | 71 | 2900 | 15 | 4.0 | 198 |
| LSHG80-250（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 87 80 68 | 62 69 68 | 2900 | 37 | 4.0 | 330 |
| LSHG80-250（I）A | 80 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 76 70 59.5 | 61 68 67 | 2900 | 30 | 4.0 | 315 |
| LSHG80-250（I）B | 80 | 61 87 113 | 16.9 24.2 31.4 | 65 60 51 | 66 | 2900 | 30 | 4.0 | 315 |
| LSHG80-315（I） | 80 | 70 100 130 | 19.4 27.8 36.1 | 132 125 114 | 55 66 67 | 2900 | 75 | 4.0 | 675 |
| LSHG80-315（I）A | 80 | 66.5 95 123.6 | 18.5 26.4 34.3 | 119 113 103 | 55 66 67 | 2900 | 55 | 4.0 | 535 |
| LSHG80-315（I）B | 80 | 63 90 117 | 17.5 25 32.5 | 106.6 101 92 | 65 | 2900 | 45 | 4.0 | 420 |
| LSHG80-315（I）C | 80 | 58 82 107 | 16.1 22.8 29.7 | 90 85 76 | 63 | 2900 | 37 | 4.0 | 366 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG100-100 | 100 | 70 100 130 | 19.4 27.8 36.1 | 13.6 12.5 11 | 66 76 75 | 2900 | 5.5 | 4.5 | 113 |
| LSHG100-100A | 100 | 62.6 89 116 | 17.4 47 32.2 | 11 10 8.8 | 64 74 74 | 2900 | 4 | 4.5 | 91 |
| LSHG100-125 | 100 | 70 100 130 | 19.4 27.8 36.1 | 23.5 20 14 | 70 76 65 | 2900 | 11 | 4.5 | 169 |
| LSHG100-125A | 100 | 62.6 89 116 | 17.4 24.7 32.2 | 19 16 11 | 68 74 63 | 2900 | 7.5 | 4.5 | 118 |
| LSHG100-160 | 100 | 70 100 130 | 19.4 27.8 36.1 | 36.5 32 24 | 70 76 65 | 2900 | 15 | 4.5 | 191 |
| LSHG100-160A | 100 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 32 28 21 | 68 74 67 | 2900 | 11 | 4.5 | 181 |
| LSHG100-160B | 100 | 60.6 86.6 112.5 | 16.8 24.1 31.3 | 27 24 18 | 72 | 2900 | 11 | 4.5 | 181 |
| LSHG100-200 | 100 | 70 100 130 | 19.4 27.8 36.1 | 54 50 42 | 65 74 73 | 2900 | 22 | 4.0 | 245 |
| LSHG100-200A | 100 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 47.5 44 37 | 64 73 72 | 2900 | 18.5 | 4.0 | 215 |
| LSHG100-200B | 100 | 61 87 113 | 16.9 24.2 31.4 | 41 38 32 | 71 | 2900 | 15 | 4.0 | 193 |
| LSHG100-250 | 100 | 70 100 130 | 19.4 27.8 36.1 | 37 80 68 | 62 69 68 | 2900 | 37 | 4.0 | 345 |
| LSHG100-250A | 100 | 65.4 93.5 121.6 | 18.2 26.0 33.8 | 76 70 59.5 | 61 68 67 | 2900 | 30 | 4.0 | 330 |
| LSHG100-250B | 100 | 61 87 113 | 16.9 24.2 31.4 | 65 60 51 | 66 | 2900 | 30 | 4.0 | 330 |
| LSHG100-315 | 100 | 70 100 130 | 19.4 27.8 36.1 | 132 125 114 | 55 66 67 | 2900 | 75 | 4.0 | 689 |
| LSHG100-315A | 100 | 66.5 95 123.6 | 18.5 26.4 34.3 | 119 113 103 | 65 66 67 | 2900 | 55 | 4.0 | 549 |
| LSHG100-315B | 100 | 63 90 117 | 17.5 25 32.5 | 106.6 101 92 | 65 | 2900 | 45 | 4.0 | 439 |
| LSHG100-315C | 100 | 58 82 107 | 16.1 22.8 29.7 | 90 85 76 | 63 | 2900 | 37 | 4.0 | 385 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG100-100（I） | 100 | 96 160 192 | 26.7 44.4 53.3 | 14 12.5 10 | 64 73 70 | 2900 | 11 | 4.5 | 115 |
| LSHG100-125（I） | 100 | 96 160 192 | 26.7 44.4 53.3 | 24 20 14 | 62 74 69 | 2900 | 15 | 4.5 | 168 |
| LSHG100-125（I）A | 100 | 84 140 168 | 23.3 39 46.7 | 20 17 12 | 64 72 68 | 2900 | 11 | 4.5 | 168 |
| LSHG100-160（I） | 100 | 96 160 192 | 26.7 44.4 53.3 | 36 32 27 | 69 79 75 | 2900 | 22 | 5.6 | 210 |
| LSHG100-160（I）A | 100 | 84 140 168 | 23.3 39 46.7 | 32 28 23.5 | 66 76 72 | 2900 | 18.5 | 5.0 | 210 |
| LSHG100-200（I） | 100 | 96 160 192 | 26.7 44.4 53.3 | 53 50 45 | 69 79 78 | 2900 | 37 | 5.2 | 402 |
| LSHG100-200（I）A | 100 | 84 140 168 | 23.3 39 46.7 | 48 45 40 | 64 74 73 | 2900 | 30 | 4.5 | 395 |
| LSHG100-200（I）B | 100 | 60 100 120 | 16.7 27.8 33.3 | 43 40 36 | 72 | 2900 | 22 | 4.5 | 360 |
| LSHG100-250（I） | 100 | 96 160 192 | 26.7 44.4 53.3 | 83 80 72 | 65 77 74 | 2900 | 55 | 4.8 | 560 |
| LSHG100-250（I）A | 100 | 84 140 168 | 23.3 39 46.7 | 75 72 65 | 60 72 69 | 2900 | 45 | 4.5 | 420 |
| LSHG100-250（I）B | 100 | 60 100 120 | 16.7 27.8 33.3 | 68 65 58 | 70 | 2900 | 37 | 4.5 | 400 |
| LSHG100-350 | 100 | 60 100 120 | 16.7 27.8 33.3 | 153.6 150 142 | 72 57 74 | 2900 | 90 | 4.0 | 950 |
| LSHG100-350A | 100 | 61 87 113 | 16.9 24.2 31.4 | 145.6 142 134 | 75 | 2900 | 75 | 4.0 | 830 |
| LSHG100-350B | 100 | 58 82 107 | 16.1 22.8 29.7 | 138.6 135 127 | 75 | 2900 | 55 | 4.0 | 600 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG125-100 | 125 | 96 160 192 | 26.7 44.4 53.3 | 13 12.5 12 | 82 | 2900 | 11 | 4.0 | 180 |
| LSHG125-100A | 125 | 86 143 172 | 23.9 39.7 47.8 | 10.4 10 9.6 | 77 | 2900 | 7.5 | 4.0 | 125 |
| LSHG125-125 | 125 | 96 160 192 | 26.7 44.4 53.3 | 22.6 20 17 | 80 | 2900 | 15 | 4.0 | 220 |
| LSHG125-125A | 125 | 86 143 172 | 23.9 39.7 47.8 | 18 16 13.6 | 77 | 2900 | 11 | 4.0 | 210 |
| LSHG125-160 | 125 | 96 160 192 | 26.7 44.4 53.3 | 36 32 28 | 78 | 2900 | 22 | 4.0 | 265 |
| LSHG125-160A | 125 | 90 150 180 | 25 41.7 50 | 31.5 28 24.5 | 76 | 2900 | 18.5 | 4.0 | 230 |
| LSHG125-160B | 125 | 83 138 166 | 21.7 38.3 46.1 | 27 24 21 | 73 | 2900 | 15 | 4.0 | 215 |
| LSHG125-200 | 125 | 96 160 192 | 26.7 44.4 53.3 | 55 50 46 | 77 | 2900 | 37 | 5.5 | 395 |
| LSHG125-200A | 125 | 90 150 180 | 25 41.7 50 | 48.4 44 40.5 | 76 | 2900 | 30 | 5.5 | 380 |
| LSHG125-200B | 125 | 83 138 166 | 21.7 38.3 46.1 | 41.3 37.5 34.5 | 75 | 2900 | 22 | 5.5 | 320 |
| LSHG125-250 | 125 | 96 160 192 | 26.7 44.4 53.3 | 87 80 73 | 75 | 2900 | 55 | 5.0 | 580 |
| LSHG125-250A | 125 | 90 150 180 | 25 41.7 50 | 76 70 84 | 74 | 2900 | 45 | 5.5 | 490 |
| LSHG125-250B | 125 | 83 138 166 | 21.7 38.3 46.1 | 65 60 55 | 73 | 2900 | 37 | 5.5 | 430 |
| LSHG125-315 | 125 | 96 160 192 | 26.7 44.7 53.3 | 133 125 119 | 70 | 2900 | 90 | 5.0 | 790 |
| LSHG125-315A | 125 | 90 150 180 | 25 41.7 50 | 117 110 104.6 | 70 | 2900 | 75 | 5.0 | 710 |
| LSHG125-315B | 125 | 86 143 172 | 23.9 39.7 47.8 | 106.4 100 95.2 | 69 | 2900 | 75 | 5.0 | 705 |
| LSHG125-315C | 125 | 80.5 134 161 | 22.4 37.2 44.7 | 96 88 86 | 67 | 2900 | 55 | 5.0 | 585 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG150-125 | 150 | 96 160 192 | 26.7 44.4 53.3 | 22.6 24 17 | 66 76 76 | 2900 | 11 | 4.0 | 210 |
| LSHG150-125A | 150 | 90 150 180 | 25 41.7 50 | 18 16 13.6 | 77 | 2900 | 7.5 | 4.0 | 130 |
| LSHG150-160 | 150 | 96 160 192 | 26.7 44.4 53.3 | 36 32 27 | 75 | 2900 | 22 | 4.0 | 270 |
| LSHG150-160A | 150 | 90 150 180 | 25 41.7 50 | 32 28 23.5 | 76 | 2900 | 18.5 | 4.0 | 230 |
| LSHG150-160B | 150 | 84 140 168 | 23.3 39 46.7 | 27 24 21 | 73 | 2900 | 15 | 4.0 | 220 |
| LSHG150-200 | 150 | 140 200 260 | 38.9 55.6 72.2 | 13.8 12.5 10.6 | 68 78 78 | 1450 | 15 | 3.0 | 265 |
| LSHG150-200A | 150 | 125 176 232.5 | 34.7 49.7 64.6 | 11 10 8.5 | 66 76 76 | 1450 | 11 | 3.0 | 244 |
| LSHG150-200B | 150 | 84 140 168 | 23.3 39 46.7 | 41 38 34 | 75 | 2900 | 22 | 4.0 | 275 |
| LSHG150-250 | 150 | 140 200 260 | 38.9 55.6 72.2 | 21.8 20 17 | 73 79 77 | 1450 | 18.5 | 3.0 | 300 |
| LSHG150-250A | 150 | 129 184.4 240 | 35.8 51.2 66.7 | 18.5 17 14.4 | 72 78 76 | 1450 | 15 | 3.0 | 262 |
| LSHG150-250B | 150 | 117 167 217.5 | 32.5 46.4 60.4 | 15.2 14 12 | 76 | 1450 | 11 | 3.0 | 241 |
| LSHG150-315 | 150 | 140 200 260 | 38.9 55.6 72.2 | 33.8 32 28 | 70 78 73 | 1450 | 30 | 2.5 | 410 |
| LSHG150-315A | 150 | 131 187 243 | 36.4 51.9 67.5 | 29.5 28 24.5 | 69 77 77 | 1450 | 22 | 3.5 | 335 |
| LSHG150-315B | 150 | 121 173 225 | 33.5 48.1 62.5 | 25 24 21 | 76 | 1450 | 18.5 | 3.5 | 315 |
| LSHG150-350 | 150 | 96 160 192 | 26.7 44.4 53.3 | 153.6 150 142.8 | 80 | 2900 | 110 | 5.5 | 970 |
| LSHG150-350A | 150 | 90 150 180 | 25 41.7 50 | 145.6 142 134.8 | 70 | 2900 | 90 | 5.2 | 790 |
| LSHG150-350B | 150 | 84 140 168 | 23.3 39 46.7 | 138.6 135 127.8 | 65 76 74 | 2900 | 75 | 5.5 | 705 |
| LSHG150-400 | 150 | 140 200 260 | 38.9 55.6 72.2 | 53 50 44 | 68 75 71 | 1450 | 45 | 3.5 | 490 |
| LSHG150-400A | 150 | 131 187 243 | 36.4 51.9 67.5 | 46.6 44 38.3 | 67 74 70 | 1450 | 37 | 3.5 | 454 |
| LSHG150-400B | 150 | 122 174 226.5 | 33.9 48.3 62.9 | 40 38 33 | 73 | 1450 | 30 | 3.5 | 435 |
| LSHG150-400C | 150 | 112 160 208 | 31.1 44.4 57.8 | 34 32 28 | 71 | 1450 | 22 | 3.5 | 365 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG150-250（I） | 150 | 120 200 240 | 33.3 55.6 66.7 | 87 80 72 | 65 76 74 | 2900 | 75 | 4.5 | 702 |
| LSHG150-250（I）A | 150 | 112 187 224 | 31.1 51.9 62.2 | 76 70 63 | 64 75 73 | 2900 | 55 | 4.5 | 561 |
| LSHG150-250（I）B | 150 | 104 173 208 | 28.9 48.1 57.8 | 65 60 54 | 63 74 72 | 2900 | 45 | 4.5 | 460 |
| LSHG150-315（I） | 150 | 120 200 240 | 33.3 55.6 66.7 | 133 125 120 | 58 73 75 | 2900 | 110 | 4.5 | 980 |
| LSHG150-315（I）A | 150 | 112 187 224 | 31.1 51.9 62.2 | 116 110 105 | 57 72 74 | 2900 | 90 | 4.5 | 800 |
| LSHG150-315（I）B | 150 | 104 173 208 | 28.9 48.1 57.8 | 100 95 91 | 55 70 72 | 2900 | 75 | 4.5 | 724 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG200-200 | 200 | 140 200 260 | 38.9 55.6 72.2 | 13.8 12.5 10.6 | 68 78 78 | 1450 | 15 | 3.0 | 265 |
| LSHG200-200A | 200 | 125 179 232.5 | 34.7 49.7 64.6 | 11 10 8.5 | 66 76 76 | 1450 | 11 | 3.0 | 244 |
| LSHG200-250 | 200 | 140 200 260 | 21.8 20 17 | 21.8 20 17 | 73 79 77 | 1450 | 18.5 | 3.0 | 305 |
| LSHG200-250A | 200 | 129 184.4 240 | 18.5 17 14.4 | 18.5 17 14.4 | 72 78 76 | 1450 | 15 | 3.0 | 267 |
| LSHG200-250B | 200 | 117 167 217.5 | 15.2 14 12 | 15.2 14 12 | 76 | 1450 | 11 | 3.0 | 246 |
| LSHG200-315 | 200 | 140 200 260 | 33.8 32 28 | 33.8 32 28 | 70 78 78 | 1450 | 30 | 3.5 | 417 |
| LSHG200-315A | 200 | 131 189 243 | 29.5 28 24.5 | 29.5 28 24.5 | 69 77 77 | 1450 | 22 | 3.5 | 342 |
| LSHG200-315B | 200 | 121 173 225 | 25 24 21 | 25 24 21 | 76 | 1450 | 18.5 | 3.5 | 322 |
| LSHG200-400 | 200 | 140 200 260 | 53 50 44 | 53 50 44 | 68 75 71 | 1450 | 45 | 3.5 | 498 |
| LSHG200-400A | 200 | 131 187 243 | 46.6 44 38.3 | 46.6 44 38.3 | 67 74 70 | 1450 | 37 | 3.5 | 462 |
| LSHG200-400B | 200 | 122 174 226.5 | 40 38 33 | 40 38 33 | 73 | 1450 | 30 | 3.5 | 443 |
| LSHG200-400C | 200 | 112 160 208 | 34 32 28 | 34 32 28 | 71 | 1450 | 22 | 3.5 | 373 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG200-200（I） | 200 | 280 400 520 | 77.8 111.1 144 | 13.4 12.5 10.5 | 70 80 79 | 1450 | 22 | 4.0 | 382 |
| LSHG200-200（I）A | 200 | 250 358 465 | 69.4 90.4 129.2 | 10.7 10 8.5 | 68 73 77 | 1450 | 18.5 | 4.0 | 346 |
| LSHG200-250（I） | 200 | 280 400 520 | 77.8 111.1 144 | 22.2 20 14 | 75 80 72 | 1450 | 30 | 4.0 | 475 |
| LSHG200-250（I）A | 200 | 250 358 465 | 69.4 99.4 129.2 | 18 16 11.2 | 73 78 70 | 1450 | 22 | 4.0 | 405 |
| LSHG200-250（I）B | 200 | 226 322 419 | 62.8 89.4 116.4 | 14.4 13 7.3 | 70 75 67 | 1450 | 18.5 | 4.0 | 387 |
| LSHG200-315（I） | 200 | 280 400 520 | 77.8 111.4 144 | 36 32 26 | 73 80 75 | 1450 | 55 | 4.0 | 675 |
| LSHG200-315（I）A | 200 | 262 374 486 | 72.8 103.9 135 | 31.5 28 23 | 72 79 74 | 1450 | 45 | 4.0 | 560 |
| LSHG200-315（I）B | 200 | 242 346 450 | 67.3 96.1 125 | 27 24 19.5 | 78 | 1450 | 37 | 4.0 | 535 |
| LSHG200-400（I） | 200 | 280 400 520 | 77.8 111.4 144 | 54.5 50 39 | 75 81 77 | 1450 | 75 | 4.0 | 830 |
| LSHG200-400（I）A | 200 | 262 374 486 | 72.8 103.9 135 | 48 44 34 | 80 | 1450 | 75 | 4.0 | 830 |
| LSHG200-400（I）B | 200 | 242 346 450 | 67.2 96.1 125 | 41.4 38 29.6 | 78 | 1450 | 55 | 5.0 | 685 |
| LSHG200-400（I）C | 200 | 224 320 416 | 62.2 88.9 115.6 | 34.9 32 25 | 76 | 1450 | 45 | 5.0 | 580 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG250-250 | 250 | 350 550 650 | 97.2 152.8 180.5 | 22 20 16 | 78 82 81 | 1450 | 45 | 5.0 | 620 |
| LSHG250-250A | 250 | 300 500 600 | 83.3 139 166.7 | 18.3 17 14 | 76 80 80 | 1450 | 37 | 5.0 | 550 |
| LSHG250-235 | 250 | 300 500 600 | 83.3 139 166.7 | 14 12.5 11 | 73 78 70 | 1480 | 22 | 4.5 | 410 |
| LSHG250-300 | 250 | 300 500 600 | 83.3 139 166.7 | 22 20 16 | 78 | 1480 | 37 | 4.5 | 550 |
| LSHG250-315 | 250 | 350 550 650 | 97.2 152.8 180.5 | 34 32 28 | 76 80 79 | 1450 | 75 | 5.5 | 890 |
| LSHG250-315A | 250 | 300 500 600 | 83.3 139 166.7 | 29.5 28 24 | 74 78 77 | 1450 | 55 | 5.5 | 690 |
| LSHG250-315B | 250 | 260 450 520 | 72.2 125 144.4 | 25 24 20 | 70 74 72 | 1450 | 45 | 5.5 | 620 |
| LSHG250-400 | 250 | 300 500 600 | 83.3 139 166.7 | 54.5 50 39 | 72 | 1480 | 90 | 4.5 | 1530 |
| 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | 重量 | |
| mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | Kg | |
| LSHG300-235 | 300 | 480 720 900 | 133.3 200 250 | 20 18 15.5 | 77 81 74 | 970 | 55 | 5.0 | 1120 |
| LSHG300-235A | 300 | 438 607 821 | 121.7 182.5 228.1 | 16.5 15 13 | 75 79 72 | 970 | 45 | 5.0 | 1030 |
| LSHG300-235B | 300 | 400 600 750 | 111.1 167.0 208.3 | 14 12.5 11 | 73 77 70 | 970 | 37 | 5.0 | 890 |
| LSHG300-300 | 300 | 480 720 900 | 133.3 200 250 | 31 28 25 | 77 81 77 | 970 | 75 | 5.0 | 1350 |
| LSHG300-300A | 300 | 444 666 833 | 123.3 185 231.4 | 26.5 24 21.5 | 76 80 76 | 970 | 75 | 5.0 | 1350 |
| LSHG300-300B | 300 | 415 623 779 | 115.3 173.1 261.4 | 23 21 18.5 | 79 | 970 | 55 | 5.0 | 1170 |
| LSHG300-380 | 300 | 480 720 900 | 133.3 200 250 | 48 44 34 | 84 | 970 | 132 | 5.0 | 1900 |
| LSHG300-380A | 300 | 444 666 833 | 123.3 185 231.4 | 41.4 38 30 | 80 | 970 | 110 | 5.0 | 1700 |
| LSHG300-380B | 300 | 409 614 767 | 113.6 170.6 213.1 | 35 32 25 | 78 | 970 | 90 | 5.0 | 1530 |
| LSHG300-235（I） | 300 | 718 1080 1345 | 199.4 300 373.6 | 44.6 40 34.6 | 82 | 1450 | 160 | 5.5 | 1680 |
| LSHG300-235（I）A | 300 | 642 965 1203 | 178.3 268.1 334.2 | 35.7 32 27.7 | 80 | 1450 | 132 | 5.5 | 1400 |
1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。
2、德国NOOK诺克出厂时已装配、调试完善的部件不应随意拆卸。
3、泵安装的找平找正。
水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。
待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。
4、管路安装应符合下列要求：
（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。
（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。
（3）管路的配置宜按设备资料及设计图纸进行复检。
（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。
（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过专业技术人员的核算确认。
水泵压出管道穿墙、楼板处，应采取防止固体传声措施。
（6）水泵调试要点
在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。
将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。
