进口合金离心泵

一、进口合金离心泵产品概述

德国NOOK诺克@进口合金离心泵是单级单吸（轴向吸入）耐腐蚀离心泵，供输送不含固体颗粒、德国NOOK进口合金离心泵具有腐蚀性、粘度类似水的液体。介质温度为-20℃～105℃，需要时采用施温度可更高。适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

二、进口合金离心泵选型参数

性能范围：流量Q0.3～400m3/h

公称通径：25～300mm

流量范围：3.6～100m3/h

扬程范围：H5～125m

功率范围：0.55～90kw

转速范围：1450r/min-2900r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

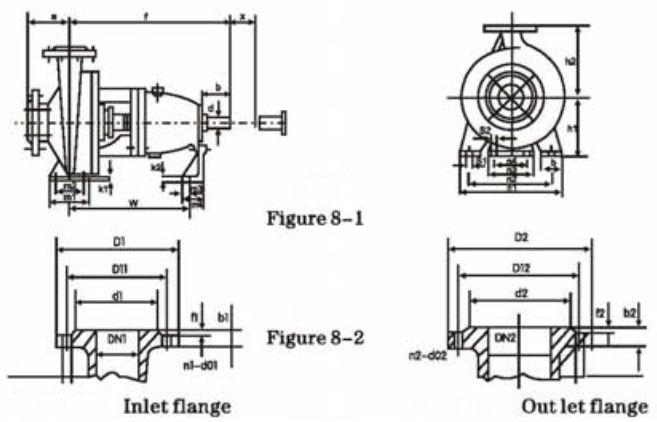

三、进口合金离心泵结构图

1、泵体2、叶轮3、密封环4、叶轮螺母5、泵盖6、密封部件7、中间支架8、轴9、悬架部件

四、进口合金离心泵结构

进口合金离心泵是根据国际标准ISO2858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封环、中间支架、密封和悬架部件等组成。

德国NOOK泵体和泵盖构成泵的工作室，泵体的入口为水平方向，出口垂直向上。泵盖通过止口夹紧在泵体与中间支架之间，悬架部件通过止口固定在中间支架上。叶轮、轴和轴承为泵的转子，悬架和轴承部件支承着转子。泵为后开门的结构型式，并采用加长联轴器，其优点是便于维修，不用拆卸泵体、管路和电机，只拆下加长联轴器中间联接件，即可退出转子部件进行检修。

轴承两个单列向心球轴承装在悬架内，支承泵轴，承受泵的径向力和轴向力。

轴封有填料密封或机械密封。

填料密封：泵盖内设定填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封、冷却或清洗用。

机械密封：根据需要选用单端面或双端面机械密封，密封腔内通入有一定压力的水，冲洗摩擦端面，同时起冷却作用。

传动泵通过加长联轴器由电动机直接驱动。从电动机端看泵，泵为顺时针方向旋转。

用户可根据使用条件选择泵主要零件的材料。

五、进口合金离心泵的装配与拆卸

3.1泵的拆卸顺序

3.1.1拧下泵体上的放液管堵和悬架体上的放油管堵，放净泵内液体及其悬架体内储油室的存油。如有外引液密封管路的也拆下。

3.1.2拆下泵体与中间架联结螺栓，将中间支架、悬架部件、密封部件等全部转子组件从泵体中取出（在此之前应先拆出加长联轴器的中间连接件）。

3.1.3松开叶轮螺母，取出叶轮和键。

3.1.4将泵盖连同轴套，机械密封端盖及机械密封等组合件一起从轴上取下。此时应注意勿使轴套与泵盖等相对滑动，然后再把机械密封端盖拆开，将机械密封连同轴套一起取出，再把轴套和机械密封拆开，如果是软填料密封，可先从泵盖上取下轴套，再顺次拆开填料压盖，填料和填料环等。对结构特殊的进口合金离心泵机械密封，要注意其不同的拆装方法。

3.1.5拆下中间支架和悬架支架。

3.1.6拆下泵联轴器和键。

3.1.7拆下悬架两端的防尘盘和轴承的前后盖，再把轴连轴承一起从悬架中取出。

3.1.8拆开轴承和轴。

3.2泵的装配

德国NOOK泵的装配顺序基本上可按照拆卸顺序的反向进行，但装配时要注意检查各密封面垫片应完好，注意切勿漏装垫片和更换不完好的垫片。

六、进口合金离心泵的安装

4.1开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，没有尘土，污物等进入泵内，则可不必重新拆卸和装配，直接送到使用现场去安装。

4.2安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安放在基础上，并用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正，直到水平为止。然后通过灌浆孔用水泥浇灌底座和地脚螺栓。

4.3水泥干固后，应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。

4.4在电机、泵和底座重新安装的情况下，应严格检查泵轴和电机轴的同心度。测量联轴器的外圆上下左右的差别不得超过0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差不超过0.3毫米。

4.5泵的吸入管路和压出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏。

4.6泵的安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部装上底阀，并在排出管路上设置灌液螺孔或阀门，供起动前灌泵之用。泵的安装位置低于液面（灌注情况）时，应在泵吸入管路上装控制阀门过滤装置，以防异物吸入泵内。

七、进口合金离心泵的使用

5.1起动

5.1.1准备必要的工具。

5.1.2检查悬架体储油室之油位，应控制在油位计中心线2毫米处左右的位置上。

5.1.3检查电动机转动方向是否正确，严禁反转。

5.1.4用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无摩擦声和异物滚动等杂音，如有则设法排除，并将联轴器的防护罩安装好。

5.1.5泵的安装位于液面以下（灌注情况）时，起动前应打开吸入管路的闸阀，使液体充满泵内，如泵的安装位置高于液面（或真空情况）起动前要灌泵或抽真空，使泵内和吸入管内充满液体，排净泵内空气。

5.1.6关闭进出口压力（或真空）计、压出管阀，起动电机（最好先点动），确认泵转动方向正确后才正式运行，看进出口压力表，再慢慢打开出口管路闸阀到所需的位置。

5.2运行

5.2.1要经常检查泵和电机的温升情况，轴承的温升不应大于35℃，极限温度不应大于75℃。

5.2.2注意悬架体储油室油位的变化，经常控制在规定范围内。为了保持油的清洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。一般情况，每运转1500小时后，要全部更换油一次。

5.2.3在运转过程中，发现有不正常的声音或其他故障时，应立即停车检查，待排除故障后才能继续运转。

5.2.4绝不允许用吸入管路上的闸阀来调节流量，以免产生气蚀。

5.2.5泵一般不宜在低于30%设计流量下长期运转，如果必须在该条件下使用时，应在出口管路上安装旁通管，使泵的流量达到规定使用范围。

5.3停车

5.3.1慢慢关闭压出口管路闸阀，停止电机。

5.3.2关闭出口压力（真空）计，灌注情况还要关闭吸入管路闸阀。如果密封采用外部引液时，还要关闭外引液阀门。

5.3.3如环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。

5.3.4长时间停止使用的泵，除将泵的腐蚀性液体放净外，还要用清水冲洗干净。尤其是密封室要认真冲洗干净。最好是将泵拆下清洗后重新装好，并将泵的进出口封闭后妥善保管。

八、进口合金离心泵使用机械密封注意事项

本系列泵可根据使用条件的不同，安装不同形式的机械密封，如内装单端面平衡型和非平衡型，双端面平衡型及非平衡型，外装式机械密封等。因此，根据所选用密封形式的不同其使用方法和注意事项也有所不同，具体情况按照《机械密封安装使用说明书》中的规定去处理，下面仅提几点一般应注意的事项：

6.1一般机械密封适用于清洁的，无悬浮颗粒的介质中，因此，对新装的管道系统和储液罐，应认真冲洗干净，严防固体杂质进入机械密封端面使密封失效。

6.2在结晶的介质中，使用机械密封时，要注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。

6.3拆卸机械密封应仔细，不许动用手锥，铁器等敲击，以免破坏静环密封面。

6.4如果有污垢拆不下来时，不要勉强去拆，应设法清除污垢，冲洗干净后，再进行拆卸，以免损坏密封元件。

6.5安装机械密封前，应检查所有密封元件是否有失效的损坏的，如有则重新修复或更换新元件。

6.6应严格检查动环与静环的对磨密封端面，不允许有任何细微的划伤、碰破等缺陷。所有零部件，包括泵体、叶轮、密封腔等在装配前均应冲洗干净。尤其是动静环端面用清洁、柔软的布和棉纱认真擦干净，然后涂上一层清洁的油脂或机油。

6.7装配中要注意消除偏差，紧固螺钉时，避免发生偏斜，使密封失效。

6.8正确调整弹簧的压缩量，使其不致太紧或太松。太紧，密封端面很快磨损而失效而且消耗功率大；太松则密封不起作用，泄漏量过大。所以泵安装好以后用手盘动，转动效应感觉到密封弹簧有了一定缩量，而又能轻快、灵活的转动，没有咬紧的感觉，如感觉太松或盘不动，则应适当调松一下。

6.9对有外部冲洗的机械密封，起动前应开启冲洗液使密封腔内充满密封液。停车时，先停泵，后管密封冲洗液。

九、进口合金离心泵性能曲线及性能表

进口合金离心泵工作性能表

泵型号	流量Q		扬程H （m）	转速n （r/min）	功率（KW）		效率η （%）	必需汽蚀余量 （NPSH）（m）
	（m3/h）	（L/S）			轴功率	电机功率
HJ32-20-125	3.2	0.88	20	2900	0.48	见 表 6	35	5.0
HJ32-20-160	3.2	0.88	32		0.93		30	3.5
HJ32-20-200	3.2	0.88	50		1.62		27	4.0
HJ32-20-200	3.2	0.88	80		4.1		17	4.5
HJ40-20-125	6.3	1.74	20		0.66		52	5.0
HJ40-25-160	6.3	1.74	32		1.53		36	3.5
HJ40-25-200	6.3	1.74	50		2.52		34	3.5
HJ40-25-250	6.3	1.74	80		5.3		26	4.5
HJ50-32-125	7.5	2.08	23	2900	1.09	见 表 6	43	2.0
	12.5	3.47	20		1.33		51	2.0
	15.0	4.17	18		1.50		49	2.5
HJ50-32-125A	6.8	1.89	18.8	2900	0.87		40	2.0
	11.3	3.14	16.4		1.01		50	2.0
	13.6	3.78	14.7		1.16		47	2.5
HJ50-32-125	3.75	1.04	5.57	1450	0.16		36	1.0
	6.3	1.74	5.0		0.19		45	1.0
	7.5	2.08	4.5		0.21		44	1.2
HJ50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1.0
	5.7	1.59	4.1		0.149		43	1.0
	6.8	1.89	3.7		0.163		42	1.2
HJ50-32-160	7.5	2.08	34.5	2900	2.13	见 表 6	33	2.0
	12.5	3.47	32		2.37		46	2.0
	15.0	4.17	30		2.45		50	2.5
HJ50-32-160A	6.8	1.89	28.5	2900	1.76		30	2.0
	11.3	3.14	26.4		1.85		44	2.0
	13.6	3.78	24.8		1.91		48	2.5
HJ50-32-160	3.75	1.04	8.6	1450	0.30		29	1.0
	6.3	1.74	8.0		0.34		40	1.0
	7.5	2.08	7.5		0.36		43	1.2
HJ50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	1.0
	5.7	1.59	6.6		0.277		37.1	1.0
	6.8	1.89	6.2		0.280		41	1.2
HJ50-32-200	7.5	2.08	518	2900	3.78		28	2.0
	12.5	3.47	50		4.36		39	2.0
	15.0	4.17	48		4.56		43	2.5
HJ50-32-200A	6.8	1.89	42.7	2900	3.16		25	2.0
	11.3	3.14	41		3.24		38	2.0
	13.6	3.78	39.5		3.57		41	2.5
HJ50-32-200	3.75	1.04	12.9	1450	0.57		23	1.0
	6.3	1.74	12.5		0.65		33	1.0
	7.5	2.08	12.0		0.68		36	1.2
HJ50-32-200A	3.4	0.94	10.6	1450	0.488	见 表 6	20	1.0
	5.7	1.59	10.3		0.516		31	1.0
	6.8	1.89	9.9		0.540		34	1.2
HJ50-32-250	7.5	2.08	82	2900	7.28		23	2.0
	12.5	3.47	80		8.25		33	2.0
	15.0	4.17	78.5		8.79		36.5	2.5
HJ50-32-250A	7	1.94	71.9	2900	6.84		20	2.0
	11.7	3.25	70		6.97		32	2.0
	14	3.89	68.8		7.71		34	2.5
HJ50-32-250B	6.6	1.83	63.6	2900	5.71		20	2.0
	11.0	3.06	62		6.19		30	2.0
	13.2	3.67	60.9		6.64		33	2.5
HJ50-32-250	3.75	1.04	20.5	1450	1.23		17	1.0
	6.3	1.74	20		1.27		27	1.0
	7.5	2.08	6.2		1.29		31	1.2
HJ50-32-250A	3.51	0.98	18.0	1450	1.12		15.4	1.0
	5.9	1.64	17.5		1.125		25	1.0
	7.02	1.95	17.2		1.18		27.9	1.2
HJ65-50-125	15	4.17	21.3	2900	1.85		47	2.0
	25	6.94	20		2.2		62	2.0
	30	8.33	18.6		2.4		63	2.5
HJ65-50-125A	13.6	3.78	18.6	2900	1.48	见 表 6	44	2.0
	22.7	6.31	16.5		1.67		61	2.0
	27.3	7.58	15.4		1.91		59.9	2.5
HJ65-50-125	7.5	2.08	5.4	1450	0.25		44	1.0
	12.5	3.47	5		0.31		55	1.0
	15.0	4.17	4.5		0.33		56	1.2
HJ65-50-125A	6.8	1.89	4.5	1450	0.230		41	1.0
	11.3	3.14	4.1		0.234		54	1.0
	13.6	3.78	3.7		0.258		53	1.2
HJ65-50-160	15	4.17	34.2	2900	3.18		44	2.0
	25	6.94	32		3.85		57	2.0
	30	8.33	30		4.15		59	2.5
HJ65-50-160A	13.6	3.78	28.4	2900	2.56		41	2.0
	22.7	6.31	26.5		2.93		56	2.0
	27.3	7.58	24.8		3.29		56	2.5
HJ65-50-160	7.5	2.08	8.55	1450	0.45		39	1.0
	12.5	3.47	8		0.53		51	1.0
	15.0	4.17	7.5		0.58		52.5	1.2
HJ65-50-160A	6.8	1.89	7.09	1450	0.37		35.5	1.0
	11.3	3.14	6.6		0.41		49.6	1.0
	13.6	3.78	6.2		0.46		49.9	1.2
HJ65-40-200	15	4.17	53.2	2900	5.30	见 表 6	41	2.0
	25	6.94	50		6.55		52	2.0
	30	8.33	47.6		7.27		53.5	2.5
HJ65-40-200A	13.6	3.78	43.9	2900	4.28		38	2.0
	22.7	6.31	41		5.07		50	2.0
	27.3	7.58	39.3		5.73		51	2.5
HJ65-40-200	7.5	2.08	13.3	1450	0.78		35	1.0
	12.5	3.47	12.5		0.93		46	1.0
	15.0	4.17	11.9		1.02		47.5	1.2
HJ65-40-200A	6.8	1.89	11	1450	0.64		31.8	1.0
	11.3	3.14	10.3		0.72		44	1.0
	13.6	3.78	9.8		0.81		44.8	1.2
HJ65-40-250	15	4.17	81.2	2900	9.76		34	2.0
	25	6.94	80		11.84		46	2.0
	30	8.33	78.4		12.8		50	2.5
HJ65-40-250A	14	3.89	71	2900	8.73		31	2.0
	23.4	6.5	74.8		10.6		45	2.0
	28	7.78	68.6		11.13		47	2.5
HJ65-40-250B	13.2	3.67	62.8	2900	7.29		31	2.0
	22	6.11	61.8		8.42		44	2.0
	26.4	7.33	53.0		8.45		45	2.5
HJ65-40-250	7.5	2.08	20.3	1450	1.48	见 表 6	28	1.0
	12.5	3.47	20		1.75		39	1.0
	15.0	4.17	19.6		1.86		43	1.2
HJ65-40-250A	7.0	1.94	17.8	1450	1.35		25	1.0
	11.7	3.25	17.5		1.47		37.9	1.0
	14.0	3.89	17.2		1.64		40	1.2
HJ65-40-315	15	4.17	126.8	2900	18.5		28	2.0
	25	6.94	125		21.8		39	2.0
	30	8.33	124		23.8		42.5	2.5
HJ65-40-315A	14	3.89	111.2	2900	18.10		25	2.0
	23.4	6.5	109.5		18.36		38	2.0
	28	7.78	108.8		22.12		40	2.5
HJ65-40-315B	13.2	3.67	98.0	2900	14.69		24	2.0
	22	6.11	96.5		15.63		37	2.0
	26.4	7.33	95.9		17.67		39	2.5
HJ65-40-315	7.5	4.17	31.7	1450	3.0		22	1.0
	3.47	3.47	32		3.3		33	1.0
	4.17	2.08	31.7		3.5		37	1.2
HJ65-40-315A	7.0	1.94	28.4	1450	2.84		19	1.0
	11.7	3.25	28.0		2.78		31	1.0
	14.0	3.89	27.8		3.12		34	1.2
HJ80-65-125	30	8.33	23.2	2900	3.16	见 表 6	60	3.0
	50	13.9	20		3.95		69	3.0
	60	16.7	17.6		4.29		67	4.0
HJ80-65-125A	27.2	7.56	19.1	2900	2.48		57	3.0
	45.3	12.58	16.5		3.04		67	3.0
	54.4	15.12	14.5		3.36		64	4.0
HJ80-65-125	15	4.17	5.8	1450	0.44		54	1.5
	25	6.94	5.0		0.53		64	1.5
	30	8.33	4.4		0.58		62	1.7
HJ80-65-125A	13.6	3.78	4.8	1450	0.349		51	1.5
	22.6	6.28	4.1		0.407		62	1.5
	27.2	7.56	3.6		0.452		59	1.7
HJ80-65-160	30	8.33	36	2900	5.16		57	2.0
	50	13.9	32		6.5		67	2.3
	60	16.7	28.4		7.14		65	3.3
HJ80-65-160A	27.2	7.56	29.7	2900	4.08		54	2.0
	45.4	12.6	26.4		5.02		65	2.3
	54.4	15.12	23.4		5.39		62	3.3
HJ80-65-160	15	4.17	9	1450	0.74		50	1.1
	25	6.94	8		0.88		62	1.1
	30	8.33	7.2		0.95		62	1.3
HJ80-65-160A	13.6	3.78	7.4	1450	0.58		47.3	1.1
	22.7	6.31	6.6		0.68		60	1.1
	27.2	7.56	5.9		0.74		59	1.3
HJ80-50-200	30	8.33	55.2	2900	8.5	见 表 6	53	2.0
	50	13.9	50		10.8		63	2.5
	60	16.7	45.2		11.9		62	3.2
HJ80-50-200A	27.2	7.56	45.4	2900	6.73		50	2.0
	45.3	12.58	41		8.29		61	2.5
	54.4	15.12	37.2		9.35		59	3.2
HJ80-50-200	15	4.17	13.5	1450	1.25		44	1.1
	25	6.94	12.5		1.49		57	1.1
	30	8.33	11.5		1.6		58	1.3
HJ80-50-200A	13.6	3.78	11.1	1450	1.00		41	1.1
	22.7	6.31	10.3		1.135		56.1	1.1
	27.2	7.56	9.5		1.28		55	1.3
HJ80-50-250	30	8.33	84	2900	16.0		43	2.5
	50	13.9	80		20.6		53	2.5
	60	16.7	75		12.7		54	2.5
HJ80-50-250A	28.14	7.82	73.55	2900	13.2		42.7	2.5
	46.9	13.03	70.5		16.1		56	2.5
	56.28	15.63	67.4		17.8		58.03	3.0
HJ80-50-250B	26.4	7.33	64.8	2900	11.4		40.86	2.5
	44	12.22	62.2		13.8		54	2.5
	52.8	14.67	60		15.0		57.52	3.0
HJ80-50-250	15	4.17	21	1450	2.15		40	1.2
	25	6.94	20		2.72		50	1.2
	30	8.33	18.8		3.01		51	1.5
HJ80-50-250A	14.04	3.9	18.2	1450	1.66	见 表 6	42	1.2
	23.4	6.5	17.6		2.25		50	1.2
	28.08	7.8	16.7		2.63		48.5	1.5
HJ80-50-315	30	8.33	128	2900	33.1		38	2.5
	50	13.9	125		34.1		50	2.5
	60	16.7	123		38.0		53	3.0
HJ80-50-315A	28.14	7.85	113.4	2900	21.5		40.4	2.0
	46.9	13.03	110		28.1		50	2.0
	56.28	15.63	107.7		30.0		55	2.5
HJ80-50-315B	26.4	7.33	100.5	2900	17.0		43.5	2.0
	44	12.22	97		24.2		48	2.0
	52.8	14.67	95		25.0		54.6	2.5
HJ80-50-315	15	4.17	32.5	1450	3.59		37	1.0
	25	6.94	32		4.54		48	1.0
	30	8.33	31.5		4.95		52	1.2
HJ80-50-315A	14.1	3.92	29.2	1450	3.52		31.8	1.0
	23.5	6.53	28.3		4.12		44	1.0
	28.2	7.83	27.1		4.41		47.2	1.2
HJ100-80-125	60	16.7	23.7	2900	5.96	见 表 6	65	3
	100	27.8	20.0		7.47		73	4.2
	120	33.3	16.3		7.72		69	4.8
HJ100-80-125A	55	15.3	19.4	2900	4.68		62	3
	91.8	25.5	16.8		5.90		71	4.2
	109.0	30.5	13.7		6.12		67	4.8
HJ100-80-160	60	16.7	37	2900	10.1		60	3.8
	100	27.8	32		11.9		73	4.3
	120	33.3	28		12.5		73	5.0
HJ100-80-160A	54.6	15.17	30.6	2900	7.98		57	3.8
	91	25.28	26.5		9.25		71	4.3
	109.2	30.34	23.2		9.85		70.4	5.0
HJ100-80-160	30	8.33	9.25	1450	1.3		58	2.1
	50	13.9	8		1.58		69	2.1
	60	16.7	7		1.68		68	2.3
HJ100-80-160A	27.3	7.58	7.66	1450	1.03		55.3	2.1
	45.5	12.64	6.6		1.22		67	2.1
	54.6	15.16	5.8		1.32		65.3	2.3
HJ100-65-200	60	16.7	56	2900	14.5		63	3.4
	100	27.8	50		18.9		72	3.9
	120	23.3	44		20.3		71	5.2
HJ100-65-200A	54.6	15.17	46.5	2900	11.5	见 表 6	60.1	3.4
	91	25.28	41.5		14.7		70	3.9
	109.2	30.34	36.6		16.0		68	5.2
HJ100-65-200	30	8.33	14.0	1450	1.91		60	1.8
	50	13.9	12.5		2.5		68	1.8
	60	16.7	11.0		2.85		63	2.1
HJ100-65-200A	27.3	7.58	11.6	1450	1.51		57	1.8
	45.5	12.64	10.3		1.83		66	1.8
	54.6	15.16	9.1		2.25		60.1	2.1
HJ100-65-250	60	16.7	88	2900	25.0		57	3.0
	100	27.8	80		32.0		68	3.6
	120	33.3	74		36.1		67	4.5
HJ100-65-250A	56.11	15.58	77	2900	21.8		54	3.0
	93.5	25.97	70		27.4		65	3.6
	112.2	31.16	64.7		30.9		64	4.5
HJ100-65-250B	52.7	14.64	67.9	2900	18.3		53.3	3.0
	87.8	24.39	61.7		23.1		64	3.6
	105.4	29.28	57.0		26.0		62.9	4.5
HJ100-65-250	30	8.33	22	1450	3.6		50	1.8
	50	13.9	20		4.3		63	1.8
	60	16.7	18.5		4.7		64	2.1
HJ100-65-250A	28.0	7.79	19.2	1450	3.12	见 表 6	47	1.8
	45.5	12.64	17.4		3.53		61	1.8
	56.0	15.58	16.2		4.06		60.9	2.1
HJ100-65-315	60	16.7	132	2900	44.9		48	2.8
	100	27.8	125		54.9		62	3.2
	120	33.8	119		60.8		64	4.2
HJ100-65-315A	56.1	15.58	115.5	2900	39.2		45	2.8
	93.5	25.97	109		45.5		61	3.2
	112.2	31.16	104		52.4		61	4.2
HJ100-65-315B	52.7	14.64	102	2900	33.3		44	2.8
	88	24.44	97		38.7		60	3.2
	105.4	29.28	92		44.0		60	4.2
HJ100-65-315	30	8.33	33.5	1450	6.2		44	1.6
	50	13.9	32		7.5		58	1.6
	60	16.7	30.5		8.3		60	1.9
HJ100-65-315A	28	7.79	29.3	1450	5.46		41	1.6
	46.5	12.92	28		6.33		56	1.6
	56	15.58	26.7		7.15		57	1.9
HJ125-80-160				2900
	160	44.4	32		17.7		79	5.3
HJ125-80-200				2900
	160	44.4	50		28.3		77	4.3
HJ125-80-250				2900
	160	44.4	80		47.1		74	4
HJ125-100-200	120	33.3	61	2900	29.3	见 表 6	68	4.5
	200	55.6	50		35.4		77	5.0
	240	66.7	41		38.3		70	5.8
HJ125-100-200A	109.1	30.3	50.5	2900	23.1		64.9	4.5
	182	50.56	41.4		27.4		75	5.0
	218.2	60.6	34		30.1		67.1	5.8
HJ125-100-200	60	16.7	15.25	1450	3.89		64	2.5
	100	27.8	12.5		4.66		73	2.9
	120	33.3	10.25		5.08		66	3.6
HJ125-100-200A	54.7	15.2	12.6	1450	3.08		61	2.5
	91	25.28	10.3		3.60		71	2.9
	109.4	30.4	8.5		4.02		63	3.6
HJ125-100-250	120	33.3	90	2900	47.4		62	3.7
	200	55.6	80		58.1		75	4.5
	240	66.7	73		64.5		74	5.5
HJ125-100-250A	112	31.1	78	2900	40.3		59	3.7
	186.5	51.8	69.5		48.35		73	4.5
	224	62.2	63.5		54.5		71	5.5
HJ125-100-250B	105.5	29.3	69.0	2900	34.2	见 表 6	58	3.7
	175.5	48.75	61.5		41.4		71	4.5
	211.0	58.6	56		46.0		69.9	5.5
HJ125-100-250	60	16.7	22.5	1450	6.23		59	2.0
	100	27.8	20		7.56		72	2.3
	120	33.3	18.25		8.40		71	3.0
HJ125-100-250A	56	15.56	19.5	1450	5.31		56	2.0
	93	25.83	17.4		6.29		70	2.3
	112	31.1	15.9		7.13		68	3.0
HJ125-100-315	120	33.3	132.5	2900	65.3		52.6	4.0
	200	55.6	125		94.6		72	4.5
	240	66.7	120		103		75	5
HJ125-100-315	60	16.7	33.5	1450	10.3		53	2.5
	100	27.8	32		13.5		65	2.5
	120	33.3	30.5		15.1		66	3
HJ125-100-400	60	16.7	52	1450	17.7		48	2.5
	100	27.8	50		24.8		55	2.5
	120	33.3	48.5		25.5		62	3.0
HJ125-100-400A	54.6	15.17	46	1450	13		44	2.5
	91	25.28	41		19		51	2.5
	109.2	30.34	36.6		19.6		58	3
HJ150-125-250	120	33.3	24.8	1450	12.3	见 表 6	66	2.5
	200	55.6	20		14.1		77	2.8
	240	66.7	15		14.4		68	3.5
HJ150-125-250A	109.1	30.3	20.5	1450	9.7		62.8	2.5
	182	50.56	16.5		10.9		75	2.8
	218.2	60.6	12.4		11.3		65.2	3.5
HJ150-125-315	120	33.3	36.3	1450	18.8		63	2.5
	200	55.6	32.0		23.2		75	2.8
	240	66.7	28.5		25.9		72	3.8
HJ150-125-315A	109.1	30.3	30.0	1450	14.85		60	2.5
	182	50.56	25.5		17.32		73	2.8
	218.2	60.6	23.5		20.23		69	3.8
HJ150-125-400	120	33.3	57.5	1450	30.8		61	2.0
	200	55.6	50		38.9		70	2.5
	240	66.7	44		45.6		63	3.0
HJ150-125-400A	109.1	30.3	47.5	1450	24.3		58	2.0
	182	50.56	41		29.9		68	2.5
	218.2	60.6	36.5		36.1		60	3.0
HJ200-150-250	240	66.7	23	1450	23.3	见 表 6		2.5
	400	111.1	20		29.4		74	2.8
	460	127.8	18		30.6			3.0
HJ200-150-315	240	66.7	35.6	1450	34.7		67	3.0
	400	111.1	32.0		44.1		79	3.5
	460	127.8	29.4		47.8		77	4.0
HJ200-150-315A	218.2	60.6	29.4	1450	27.3		64	3.0
	363	100.8	25.5		32.7		77	3.5
	418	116.4	24.3		37.4		74	4.0
HJ200-150-400	240	66.7	55.8	1450	54.4		67	3.0
	400	111.1	50		69.8		78	3.5
	460	127.8	47		78.5		75	4.0
HJ200-150-400A	218.2	60.6	46	1450	42.7		64	3.0
	363	100.8	41		53.3		76	3.5
	418	116.1	38.8		61.3		72	4.0

九、进口合金离心泵性能参数

泵型号	叶轮形式	泵额定转速n=2900r/min										泵额定转速n=1450r/min
		流量 Q m3/h	扬程 H m	相对密度=1.00				相对密度=1.00		相对密度=1.00		流量 Q m3/h	扬程H m	相对密度=1.84		相对密度=1.00		相对密度=1.25
				电机功率及型号										电机功率及型号
				KW		KW			KW					KW		KW			KW
HJ32-20-125		3.2	20	1.1	NK802-2/1.1	1.1	NK802-2/1.1		1.5		NK90S-2/1.5
HJ32-20-160		3.2	32	1.5	NK90S-2/1.5	2.2	NK90L-2/2.2		3		NK100L-2/3.0
HJ32-20-200		3.2	50	3	NK100L-2/3.0	4	NK112M-2/4.0		5.5		NK132S1-2/5.5
HJ32-20-250		3.2	80	5.5	NK132S1-2/5.5	7.5	NK132S2-2/7.5		11		NK160M1-2/11
HJ40-25-160		6.3	20	1.5	NK90S-2/1.5	2.2	NK90L-2/2.2		3		NK100L-2/3.0
HJ40-25-160		6.3	32	2.2	NK90L-2/2.2	3	NK100L-2/3.0		4		NK112M-2/4.0
HJ40-25-200		6.3	50	4	NK112M-2/4.0	5.5	NK132S1-2/5.5		7.5		NK132S2-2/7.5
HJ40-25-250		6.3	80	7.5	NK132S2-2/7.5	11	NK160M1-2/11		15		NK160M2-2/15
HJ50-32-125		12.5	20	1.5	NK90S-2/1.5	2.2	NK90L-2/2.2		3		NK100L-2/3.0	6.3	5.0	0.55	NK801-4/0.55	0.55	NK801-4/0.55		0.55	NK801-4/0.55
HJ50-32-125A		11.3	16.4									5.7	4.1
HJ50-32-160		12.5	32	3	NK100L-2/3.0	4	NK112M-2/4.0		5.5		NK132S1-2/5.5	6.3	8.0						0.75	NK802-4/0.75
HJ50-32-160A		11.3	26.4	2.2	NK90L-2/2.2	3	NK100L-2/3.0		4		NK112M-2/4.0	5.7	6.6
HJ50-32-200		12.5	50	5.5	NK132S1-2/5.5	7.5	NK132S2-2/7.5		11		NK160M1-2/11	6.3	12.5	0.75	NK802-4/0.75	1.1	NK90S-4/1.1		1.5	NK90L-4/1.5
HJ50-32-200A		11.3	41	4	NK112M-2/4.0	5.5	NK132S1-2/5.5		7.5		NK132S2-2/7.5	5.7	10.3			0.75	NK802-4/0.75		1.1	NK90S-4/1.1
HJ50-32-250		12.5	80	11	NK160M1-2/11	15	NK160M2-2/15		18.5		NK160L-2/18.5	6.3	20	1.5	NK90L-4/1.5	2.2	NK100L-4/2.2		3	NK100L2-4/3.0
HJ50-32-250A		11.7	70	7.5	NK132S2-2/7.5	11	NK160M1-2/11		15		NK160M2-2/15	5.9	17.5						2.2	NK100L1-4/2.2
HJ50-32-250B		11.0	62
HJ65-50-125		25	20	3	NK100L-2/3.0	4	NK112M-2/4.0		5.5		NK132S1-2/5.5	12.5	5	0.55	NK801-4/0.55	0.55	NK801-4/0.55		1.1	NK90S-4/1.1
HJ65-50-125A		22.7	16.5	2.2	NK90L-2/2.2	3	NK100L-2/3.0		4		NK112M-2/4.0	11.3	4.1	0.55					0.55	NK801-4/0.55
HJ65-50-160		25	32	5.5	NK132S1-2/5.5	5.5	NK132S1-2/5.5		7.5		NK132S2-2/7.5	12.5	8			0.75	NK802-4/0.75		1.1	NK90S-4/1.1
HJ65-50-160A		22.7	26.5	4	NK112M-2/4.0	4	NK112M-2/4.0		5.5		NK132S1-2/5.5	11.3	6.6	0.55		0.75			1.1
HJ65-40-200		25	50	7.5	NK132S2-2/7.5	11	NK160M1-2/11		15		NK160M2-2/15	12.5	12.5	1.1	NK90S-4/1.1	1.5	NK90L-4/1.5		2.2	NK100L1-4/2.2
HJ65-40-200A		22.7	41	5.5	NK132S1-2/5.5	7.5	NK132S2-2/7.5		11		NK160M1-2/11	11.3	10.3	0.75	NK802-4/0.75	1.1	NK90S-4/1.1		1.5	NK90L-4/1.5
HJ65-40-250		25	80	15	NK160M2-2/15	18.5	NK160L-2/18.5		22		NK180M-2/22	12.5	20	2.2	NK100L-4/2.2	3	NK100L2-4/3.0		4	NK112M-4/4.0
HJ65-40-250A		23.4	74.8	11	NK160M1-2/11	15	NK160M2-2/15					11.7	17.5	1.5	NK90L-4/1.5	2.2	NK100L1-4/2.2		3	NK100L2-4/3.0
HJ65-40-250B		22	61.8						18.5		NK160L-2/18.5			4	NK112M-4/4.0	5.5	NK132S-4/5.5		7.5	NK132M-4/7.5
HJ65-40-315		25	125	30	NK200L1-2/30	30	NK200L1-2/30		45		NK225M-2/45	12.5	32
HJ65-40-315A		23.4	109.5	22	NK180M-2/22	30			37		NK200L2-2/37	11.7	28	3	NK100L2-4/3.0	4	NK112M-4/4.0		5.5	NK132S-4/5.5
HJ65-40-315B		22	96.5	18.5	NK160L-2/18.5	22	NK180M-2/22		30		NK200L1-2/30
HJ80-65-125		50	20	4	NK112M-2/4.0	5.5	NK132S1-2/5.5		7.5		NK132S2-2/7.5	25	5	0.75	NK802-4/0.75	0.75	NK802-4/0.75		1.1	NK90S-4/1.1
HJ80-65-125A		45.3	16.5									22.6	4.1	0.55	NK801-4/0.55	0.55	NK801-4/0.55		0.75	NK802-4/0.75
HJ80-65-160		50	32	7.5	NK132S2-2/7.5	11	NK160M1-2/11		15		NK160M2-2/15	25	8	1.1	NK90S-4/1.1	1.5	NK90L-4/1.5		2.2	NK100L1-4/2.2
HJ80-65-160A		45.4	26.4	5.5	NK132S1-2/5.5	7.5	NK132S1-2/7.5		11		NK160M1-2/11	22.7	6.6	0.75	NK802-4/0.75	1.1	NK90S-4/1.1		1.5	NK90L-4/1.5
HJ80-50-200		50	50	11	NK160M1-2/11	15	NK160M2-2/15		22		NK180M-2/22	25	12.5	1.5	NK90L-4/1.5	2.2	NK100L1-4/2.2		3	NK100L2-4/3.0
HJ80-50-200A		45.3	41						18.5		NK160L-2/18.5	22.7	10.3						2.2	NK100L1-4/2.2
HJ80-50-250		50	80	22	NK180M-2/22	30	NK200L1-2/30		45		NK225M-2/45	25	20	3.0		4.0			5.5
HJ80-50-250A		46.9	70.5	18.5	NK160L-2/18.5	22	NK180M-2/22		30		NK200L1-2/30	23.4	17.6		NK100L2-4/3.0	4	NK112M-4/4.0		5.5	NK132S-4/5.5
HJ80-50-250B		44	62.2	15	NK160M2-2/15	22			30					5.5	NK132S-4/5.5	7.5	NK132M-4/7.5		11	NK160M-4/11
HJ80-50-315		50	125	37	NK200L2-2/37	55	NK250M-2/55		75		NK280S-2/75	25	32	5.5	NK132S-4/5.5	7.5	NK132M-4/7.5		11	NK160M-4/11
HJ80-50-315A		46.9	110	30	NK200L1-2/30	45	NK225M-2/45		55		NK250M-2/55	23.5	28.3	5.5
HJ80-50-315B		44	9.7	30		37	NK200L2-2/37		45		NK225M-2/45
HJ100-80-125		100	20	11	NK160M1-2/11	11	NK160M1-2/11		15		NK160M2-2/15			2.2	NK100L1-4/2.2	2.2	NK100L1-4/2.2		3	NK100L2-4/3.0
HJ100-80-125A		91.8	16.8	7.5	NK132S2-2/7.5				11		NK160M1-2/11
HJ100-80-160		100	32	15	NK160M2-2/15	18.5	NK160L-2/18.5		22		NK180M-2/22	50	8
HJ100-80-160A		91	26.5	11	NK160M2-2/11	15	NK160M2-2/15		18.5		NK160L-2/18.5	45.5	6.6	1.5	NK90L-4/1.5
HJ100-65-200		100	50	22	NK180M-2/22	30	NK200L1-2/30		37		NK200L2-2/37	50	12.5	3	NK100L2-4/3.0	4	NK112M-4/4.0		5.5	NK132S-4/5.5
HJ100-65-200A		91	41.5	18.5	NK160L-2/18.5	22	NK180M-2/22		30		NK200L1-2/30	45.5	10.3	2.2	NK100L1-4/2.2	3	NK100L2-4/3.0		4	NK112M-4/4.0
HJ100-65-250		100	80	37	NK200L2-2/37	45	NK225M-2/45		75		NK280S-2/75	50	20	5.5	NK132S-4/5.5	7.5	NK132M-4/7.5		11	NK160M-4/11
HJ100-65-250A		93.5	70	30	NK200L2-2/30	37	NK200L2-2/37		55		NK250M-2/55	45.5	17.4	4	NK112M-4/4.0	5.5	NK132S-4/5.5		7.5	NK132M-4/7.5
HJ100-65-250B		87.8	61.7						45		NK225M-2/45
HJ100-65-315		100	125	75	NK280S-2/75	75	NK280S-2/75		110		NK135S-2/110	50	32	7.5	NK132M-4/7.5	11	NK160M-4/11		15	NK160L-4/15
HJ100-65-315A		93.5	109	55	NK250M-2/55							46.5	28
HJ100-65-315B		88	97	45	NK225M-2/45	55	NK250M-2/55		75		NK280S-2/75			5.5	NK132S-4/5.5	7.5	NK132M-4/7.5		11	NK160M-4/11
HJ125-80-160		160	32	22	NK180M-2/22	30	NK200L1-2/30		37		NK200L2-2/37
HJ125-80-200		160	50	37	NK200L2-2/37	45	NK225M-2/45		55		NK250M-2/55
HJ125-80-250		160	80	55	NK250M-2/55	75	NK280S-2/75		90		NK280M-2/90
HJ125-100-200		200	50	45	NK225M-2/45	55	NK250M-2/55		75		NK280S-2/75	100	12.5	5.5	NK132S-4/5.5	7.5	NK132M-4/7.5		11	NK160M-4/11
HJ125-100-200A		182	41.4	30	NK200L1-2/30	37	NK200L2-2/37		55		NK250M-2/55	91	10.3	4	NK112M-4/4.0	5.5	NK132S-4/5.5		7.5	NK132M-4/7.5
HJ125-100-250		200	80	75	NK280S-2/75	90	NK280M-2/90		110			100	20	11	NK160M-4/11	11	NK160M-4/11		15	NK160L-4/15
HJ125-100-250A		186.5	69.5	55	NK250M-2/55	75	NK280S-2/75		90		NK280M-2/90	93	17.4	7.5	NK132M-4/7.5	11	NK160M-4/11		15	NK160L-4/15
HJ125-100-250B		175.5	61.5	45	NK225M-2/45									18.5	NK180L-4/18.5	22	NK180L-4/22		30	NK200L-4/30
HJ125-100-315		200	125	110	NK315S-2/110	132	NK315M1-2/132					100	50	15	NK160L-4/15	22	NK180L-4/22		30	NK200L-4/30
HJ125-100-400												100	32	30	NK200L-4/30	37	NK225S-4/37		55	NK250M-4/55
HJ150-125-250		200										200	20	18.5	NK180L-4/18.5	22	NK180L-4/22		30	NK200L-4/30
HJ150-125-250A												182	16.5	15	NK160L-4/15	15	NK160L-4/15		22	NK180L-4/22
HJ150-125-315												200	32	30	NK200L-4/30	37	NK225S-4/37		45	NK225M-4/45
HJ150-125-315A												182	25.5	22	NK180L-4/22	30	NK200L-4/30		37	NK225S-4/37
HJ150-125-400												200	50	45	NK225M-4/45	55	NK250M-4/55		75	NK280S-4/75
HJ150-125-400A												182	41	37	NK225S-4/37	45	NK225M-4/45
HJ200-150-250												400	20	37	NK225S-4/37	45	NK225M-4/45		75	NK280S-4/75
HJ200-150-250A												360	16.2	30	NK200L-4/30	30	NK200L-4/30		45	NK225M-4/45
HJ200-150-315												400	32	45	NK225M-4/45	75	NK280S-4/75		90	NK280M-4/90
HJ200-150-315A												363	25.5	37	NK225S-4/37	45	NK225M-4/45		75	NK280S-4/75
HJ200-150-400												400	50	75	NK280S-4/75	110	NK315S-4/110		132	NK315M1-4/132
HJ200-150-400A												363	41	55	NK250M-4/55	75	NK280S-4/75		110	NK315S-4/110

十、进口合金离心泵性能参数

型号	泵				泵脚座												螺栓孔		轴端		间隔
	a	f	h1	h2	b	m1	m2	m3	m4	n1	n2	n3	n4	K1	K2	W	S1	S2	d	L	X
HJ32-20-125	80	310	112	130	50	100	70	35	60	190	140	145	110	12	10	234	Φ14.5	Φ14.5	18	28	14
HJ32-20-160	80	310	132	160	50	100	70	35	60	240	190	145	110	12	10	234	Φ14.5	Φ14.5	18	28	14
HJ32-20-200	80	310	160	180	50	100	70	35	60	240	190	145	110	12	10	234	Φ14.5	Φ14.5	18	28	14
HJ32-20-250	80	382	180	210	50	100	70	39	65	240	190	145	110	12	14	284	Φ14.5	Φ14.5	24	50	23
HJ40-25-125	80	310	112	130	50	100	70	35	60	190	140	145	110	12	10	234	Φ14.5	Φ14.5	28	28	14
HJ40-25-160	80	310	132	160	50	100	70	35	60	240	190	145	110	12	10	234	Φ14.5	Φ14.5	28	28	14
HJ40-25-200	80	310	160	180	50	100	70	35	60	240	190	145	110	12	10	234	Φ14.5	Φ14.5	28	28	14
HJ40-25-250	80	382	180	210	50	100	70	39	65	240	190	145	110	12	14	284	Φ14.5	Φ14.5	24	50	23
HJ50-32-125	80	385	110	140	50	100	70	19	60	190	140	145	110	12	10	285	M12	M12	24	50	100
HJ50-32-160			132	160						240	190
HJ50-32-200			160	180
HJ50-32-250	100	500	180	225	65	125	95	25	65	320	250			16	14	370			32	80
HJ65-50-125	80	385	112	140	50	100	70	19	60	210	160	145	110	12	10	285	M12	M12	24	50	100
HJ65-50-160			132	160						240	190
HJ65-40-200	100		160	180						265	312
HJ65-40-250		500	180	225	65	125	95	25	65	320	250			16	14	370			32	80
HJ65-40-315	125		200	250						345	280
HJ80-65-125	100	385	132	160	50	100	70	19	60	240	190	145	110	12	10	285	M12	M12	24	50	100
HJ80-65-160			160	180						265	212
HJ80-50-200				200
HJ80-50-250	125	500	180	225	65	125	95	25	65	320	250			16	14	370			32	80
HJ80-50-315			225	280						345	280
HJ100-80-125	100	385	160	180	65	125	95	19	60	280	212	145	110	12	10	285	M12	M12	24	50	100
HJ100-80-160		500		200				24						16					32	80
HJ100-65-200			180	225				25	65	320	250				14		M16				140
HJ100-65-250	125		200	250	80	160	120			360	280
HJ100-65-315		530	225	280				28		400	315
HJ125-80-160	125	500	180	225	65	125	95	35	65	320	250	145	110	16	14	370	Φ14.5	Φ14.5	32	80	140
HJ125-80-200	125	500	180	250	65	125	95	39	65	345	280	145	110	18	14	370	Φ14.5	Φ14.5	32	80	140
HJ125-80-250	125	500	225	280	80	160	120	39	64	400	315	145	110	20	14	370	Φ18.5	Φ14.5	32	80	140
HJ125-100-200	125	500	200	280	80	160	120	25	65	360	280	145	110	16	14	370	M16	M12	32	80	140
HJ125-100-250	140	530	225					28		400	315			20					42	110
HJ125-100-315			250	315
HJ125-100-400			280	355						500	400						M20
HJ150-125-250	140	530	250	355	80	160	120	28	65	400	315	145	110	20	14	370	M16	M12	42	110	140
HJ150-125-315			280		100	200	150			500	400						M20
HJ150-125-400			315	400
HJ200-150-250	160	530	280	375	100	200	150	28	65	500	400	145	110	20	14	370	M20	M12	42	110	180
HJ200-150-315		670	315	400				38	80	550	450	200	140		30	500	M20	M16	48
HJ200-150-400				450

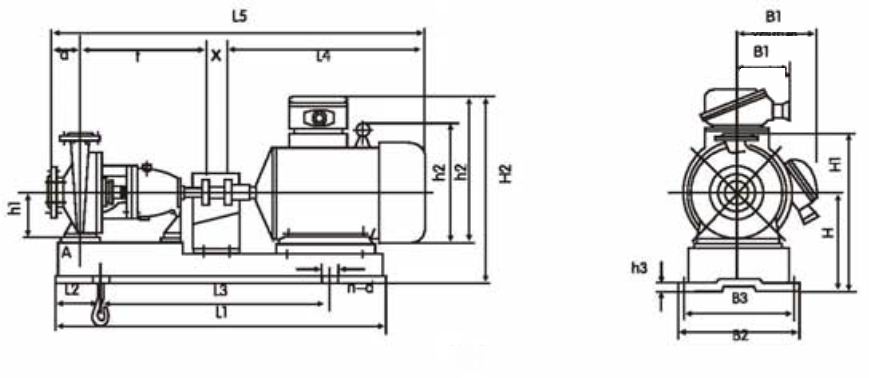

十一、进口合金离心泵尺寸图

十二、进口合金离心泵尺寸表

产品型号	吸入口法兰尺寸							排出口法兰尺寸
	DN1	D1	D11	d1	b1	f1	n1-d01	DN2	D2	D12	d2	b2	f2	n2-d02
HJ32-20-125	32	140	100	76	18	3	4-Φ18	20	105	75	56	16	2	4-Φ14
HJ32-20-160
HJ32-20-200
HJ32-20-250
HJ40-25-125	40	150	110	84	18	3	4-Φ18	25	115	85	65	16	3	4-Φ14
HJ40-25-160
HJ40-25-200
HJ40-25-250
HJ50-32-125	50	165	125	99	20	3	4-17.5	32	140	100	76	18	3	4-17.5
HJ50-32-160
HJ50-32-200
HJ50-32-250
HJ65-50-125	65	185	145	118	20	3	4-17.5	50	165	125	99	20	3
HJ65-50-160
HJ65-40-200								40	150	110	84	18
HJ65-40-250
HJ65-40-315
HJ80-65-125	80	200	160	132	20	3	8-17.5	65	185	145	118	20
HJ80-65-160
HJ80-50-200								50	165	125	99
HJ80-50-250
HJ80-50-315
HJ100-80-125	100	220	180	156	22	3	8-17.5	80	200	160	132			8-17.5
HJ100-80-160
HJ100-65-200								65	185	145	118			4-17.5
HJ100-65-250
HJ100-65-315
HJ125-80-160	125	250	210	184	22	3	8-Φ17.5	80	200	160	132	20	3	8-Φ17.5
HJ125-80-200
HJ125-80-250
HJ125-100-200	125	250	210	184	22	3	8-17.5	110	220	180	156	22		8-17.5
HJ125-100-250
HJ125-100-315
HJ125-100-400
HJ150-125-250	150	285	240	211	24	3	8-22	125	250	210	184
HJ150-125-315
HJ150-125-400
HJ200-150-250	200	340	295	266	24	3	12-22	150	285	240	211	24		8-22
HJ200-150-315
HJ200-150-40

十三、进口合金离心泵尺寸图

十四、进口合金离心泵尺寸表

产品型号	外型及安装尺寸
	电机型号 功率(kw)	A	L1	L2	L3	L4	a	f	x	L5	B1/B1’	B2	B3	h1	h2/h2’	h3	H	H1	H2	n-d
HJ32-20-125	NK802-2/1.1	80	680	120	440	330	80	310	14	734	225	360	320	112		25	197	327	477	4-Φ18.5
	NK90S-2/1.5					360				764									482
HJ32-20-160	NK90S-2/1.5	80	680	120	440	360	80	310	14	764	225	360	320	132		25	217	377	482	4-Φ18.5
	NK90L-2/2.2		750	150	450	385				789		390	350			30			502
	NK100L-2/3.2					430				834									517
HJ32-20-200	NK100L-2/3.0	80	750	150	450	460	80	310	14	834	225	390	350	160		30	245	425	517	4-Φ18.5
	NK112M-2/4.0									864									553
	NK132S1-2/5.5		800		500	510				914	240	490	400						603	4-Φ24.5
HJ32-20-200	NK100L-2/3.0	80	750	150	450	460	80	310	14	834	225	390	350	160		30	245	425	517	4-Φ18.5
	NK112M-2/4.0									864									553
	NK132S1-2/5.5		800		500	510				914	240	490	400						603	4-Φ24.5
HJ32-20-250	NK132S1-2/5.5	95	860	150	595	475	80	382	23	960	210	390	350	180		25	275	482	460	4-Φ22
	NK132S2-2/7.5
	NK160M1-2/11		950		650	600				1085		440	400						530
HJ40-25-125	NK802-2/1.1	80	680	120	440	330	80	310	14	734	225	360	320	112		25	197	327	477	4-Φ18.5
	NK90S-2/1.5					360				764									482
	NK90L-2/2.2		750	150	450	385				789		390	350			30			502
HJ40-25-160	NK90L-2/2.2	80	750	150	450	385	80	310	14	789	225	390	350	132		30	217	377	502	4-Φ18.5
	NK100L-2/3.0					430				834									517
	NK112M-2/4.0					460				864									525
HJ40-25-200	NK112M-2/4.0	80	750	150	450	460	80	310	14	864	225	490	350	160		30	245	425	553	4-Φ18.5
	NK132S1-2/5.5		800		500	510				914	240		400						603	4-Φ24.5
	NK132S2-2/7.5
HJ40-25-250	NK132S2-2/7.5	95	860	150	595	475	80	382	23	960	210	390	350	180		30	245	425	553	4-Φ24.5
	NK160M1-2/11		950		650	600				1085		440	400						603
	NK160M2-2/15		950		650	600				1085		440	400						603
HJ50-32-125	NK801-4/0.55	80	820	150	540	330	80	385	100	895	150/225	360	320	112	170/325	25	237	377	482	4-Φ18.5
	NK802-2/1.1
	NK90S-2/1.5					360				925	155/225				190/340				487
	NK90L-2/2.2		920	170	600	385				950		390	350			30
	NK100L-2/3.0					430				995	180/225				245/370				507
HJ50-32-160	NK801-4/0.55	80	820	150	540	330	80	385	100	895	150/225	360	320	132	170/325	25	257	417	502	4-Φ18.5
	NK802-4/0.75
	NK90S-4/1.1					360				925	155/225				190/340				507
	NK90L-2/2.2		920	170	600	385				950		390	350			30
	NK100L-2/3.0					430				995	180/225				245/370				522
	NK112M-2/4.0					460				1025	190/225				265/385				530
	NK132S1-2/5.5		1020	190	660	510				1070	210/240	450	400		315/430				555	4-Φ24
HJ50-32-200	NK801-4/0.55	80	820	150	540	330	80	385	100	895	150/225	360	320	160	170/325	25	285	465	530	4-Φ18.5
	NK802-4/0.75
	NK90S-4/1.1					360				925	155/225				190/340				535
	NK90L-4/1.5		920	170	600	385				950		390	350			30
	NK112M-2/4.0					460				1025	190/225				265/385				558
	NK132S1-2/5.5		1020	190	660	51				1075	210/240	450	400		315/430				583	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	665				1220	225/240	490	400		385/485		300	480	625
HJ50-32-250	NK90S-4/1.1	95	1020	190	660	360	100	500	100	1060	155/225	450	400	180	190/340	30	305	530	555	4-Φ24
	NK90L-4/1.5					385				1085
	NK100L1-4/2.2					430				1130	180/225				245/370				575
	NK100L2-4/3.0
	NK132S2-2/7.5		1140	210	740	510				1210	210/240	490	440		315/430		320	545	618
	NK160M1-2/11		1270	225	840	655				1355	255/240	540	490		385/485		340	565	655
	NK160M2-2/15
	NK160L-2/18.5					695				1395
	NK180M-2/22					730				1430	285/240				430/525				685
HJ65-50-125	NK801-4/0.55	80	820	150	540	330	80	385	100	895	150/225	360	320	112	170/325	25	237	377	482	4-Φ18.5
	NK802-4/0.75
	NK90L-2/2.2		920	170	600	385				950	155/225	390	350		190/340	30			487
	NK100L-2/3.0					430				995	180/225				245/370				507
	NK112M-2/4.0					460				1025	190/225				265/385				510
	NK132S1-2/5.5		1020	190	660	510				1075	210/240	450	400		315/430				535	4-Φ24
HJ65-50-160	NK801-4/0.55	80	820	150	540	330	80	385	100	895	150/225	360	320	132	170/325	25	257	417	502	4-Φ18.5
	NK802-4/0.75
	NK90S-4/1.1					360				925	155/225				190/340				507
	NK90L-4/1.5		920	170	600	385				950		390	350			30
	NK100L-2/3.0					430				995	180/225				245/370				527
	NK112M-2/4.0					460				1025	190/225				265/385				530
	NK132S1-2/5.5		1020	190	660	510				1075	210/240	450	400		315/430				555	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	655				1220	255/240	490	440		385/485		272	432	597
HJ65-40-200	NK802-4/0.75	80	920	170	600	330	100	385	100	915	150/225	390	350	160	170/325	30	285	465	530	4-Φ18.5
	NK90S-4/1.1					360				945	155/225				190/340				535
	NK90L-4/1.5					385				970
	NK100L-4/2.2					430				1015	180/225				245/370				555
	NK132S1-2/5.5		1020	190	660	510				1095	210/240	450	400		315/430				586	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	655				1024	255/240	490	440		385/485		300	480	625
	NK160M2-2/1.5
HJ65-40-250	NK90S-4/1.1	95	1020	190	660	360	100	500	100	1060	155/225	450	400	180	190/340	30	305	530	555	4-Φ24
	NK90L-4/1.5					385				1080
	NK100L1-4/2.2					430				1130	180/225				245/370				575
	NK100L2-4/3.0
	NK112M-4/4.0					460				1160	190/275				265/385				578
	NK160M1-2/11		1270	225	840	655				1355	255/240	540	490		385/485		340	565	665
	NK160M2-2/15
	NK160L-2/18.5					695				1395
	NK180M-2/22					730				1430	285/240				430/525				685
	NK200L1-2/30		1420	250	940	803				1503	310/290	610	550		475/590	40	360	585	750	4-Φ28
HJ65-40-315	NK100L1-4/2.2	95	1140	210	740	430	125	500	100	1155	180/225	490	440	200	245/370	30	340	590	610	4-Φ24
	NK100L2-4/3.0					460				1185	190/225				265/385				613
	NK132S-4/5.5					510				1235	210/240				315/430				630
	NK132M-4/7.5					550				1275
	NK160M-4/11		1270	225	840	655				1380	255/240	540	490		385/485		360	610	685
	NK160M2-2/15
	NK160L-2/18.5					695				1420
	NK180M-2/22					730				1455	285/240				430/375				705
	NK200L1-2/30		1420	250	940	803				1528	310/290	610	550		475/590	40	380	630	770	4-Φ28
	NK200L2-2/37
	NK225M-2/45					840				1565	345/290				530/615
HJ80-65-125	NK801-4/0.55	80	820	150	540	330	100	385	100	915	150/225	360	320	132	170/325	25	257	417	502	4-Φ18.5
	NK802-4/0.75
	NK90S-4/1.1					360				945	155/225				190/340				507
	NK90L-4/1.5		920	170	600	385				970		390	350			30
	NK100L-2/3.0					430				1015	180/225				245/370				527
	NK112M-2/4.0					460				1045	190/225				265/385				530
	NK132S1-2/5.5		1020	190	660	510				1095	210/240	450	400		315/430				655	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	655				1240	255/240	490	440		385/485		272	432	597
HJ80-65-160	NK802-4/0.75	80	920	170	600	330	100	385	100	915	150/225	390	350	160	170/325	30	285	465	530	4-Φ18.5
	NK90S-4/1.1					360				945	155/225				190/340				535
	NK90L-4/1.5					385				970
	NK100L1-4/2.2					430				1015	180/225				245/370				555
	NK132S1-2/5.5		1020	190	660	510				1095	210/240	450	400		315/430				583	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	655				1240	255/240	490	440		385/485		300	480	625
	NK160M2-2/15
HJ80-50-200	NK90S-4/1.1	80	920	170	600	360	100	385	100	945	155/225	390	350	160	190/340	30	285	485	535	4-Φ18.5
	NK90L-4/1.5					385				970
	NK100L1-4/2.2					430				1015	180/225				240/370				555
	NK100L2-4/3.0
	NK112M-4/4.0					460				1045	190/225				265/385				558
	NK132S2-2/7.5		1020	190	660	510				1095	210/240	450	400		315/430				583	4-Φ24
	NK160M1-2/11		1140	210	740	655				1240	255/240	490	440		385/485		300	500	625
	NK160M2-2/15
	NK160L-2/18.5					695				1280
	NK180M-2/22					730				1315	285/240				430/525				645
HJ80-50-250	NK100L1-4/2.2	95	1020	190	660	430	125	500	100	1155	180/225	450	400	180	245/370	30	305	530	575	4-Φ24
	NK100L2-4/3.0
	NK112M-4/4.0					460				1185	190/225				265/385				578
	NK132S-4/7.5		1140	210	740	510				1235	210/240	490	400		315/430		320	545	618
	NK132M1-4/7.5					550				1275
	NK160M2-2/15		1270	225	840	655				1380	255/240	540	490		385/485				665
	NK160L-2/18.5					695				1420							340	565
	NK180M-2/22					730				1455	285/240				430/525				685
	NK200L1-2/30		1420	250	940	803				1528	310/290	610	550		475/590		360	565	750	4-Φ28
	NK200L2-2/37
	NK225M-2/45					840				1565	345/290				530/615
HJ80-50-315	NK112M-4/4.0	95	1140	210	740	460	125	500	100	1185	190/225	490	440	225	265/385	30	365	645	638	4-Φ24
	NK132S-4/5.5					510				1235	210/240				315/430				663
	NK132M-4/7.5					550				1275
	NK160M-4/11		1270	225	840	655				1380	255/240	540	490		385/485		385	665	710
	NK160L-4/15					695				1420
	NK200L1-2/30		1420	250	940	803				1528	310/290	610	550		475/590		405	685	795	4-Φ28
	NK200L2-2/37
	NK225M-2/45					840				1565	345/290				530/615
	NK250M-2/55		1620	290	1060	935				1660	385/330	660	600		575/740		425	705	915
	NK280S-2/75		1820	320	1200	1010				1732	410/330	730	670		640/800				945
HJ100-80-125	NK802-4/0.75	95	920	170	600	330	100	385	100	915	150/225	390	350	160	170/325	30	285	465	530	4-Φ18.5
	NK90S-4/1.1					360				945	155/225				190/340				535
	NK90L-4/1.5					385				970
	NK100L1-4/2.2					430				1015	180/225				245/370				553
	NK100L2-4/3.0
	NK112M-4/4.0					460				1045	190/225				265/335				558
	NK132S1-2/5.5		1020	190	660	510				1095	210/240	450	400		315/430				583	4-Φ24
	NK132S2-2/7.5
	NK160M1-2/11		1140	210	740	655				1240	255/240	490	440		385/485		300	480	625
	NK160M2-2/15
HJ100-80-160	NK90L-4/1.5	95	1020	190	660	385	100	500	100	1085	155/225	450	400	160	190/340	30	285	485	535	4-Φ24
	NK100L1-4/2.2					430				1130	188/225				245/310				555
	NK100L2-4/3.0
	NK112M-4/4.0					460				1160	190/225				285/385				558
	NK132S2-2/7.5		1140	210	740	510				210	210/240	490	440		315/430		300	300	598
	NK160M1-2/11		1210	225	840	655				1355	255/240	540	490		385/485		320	520	645
	NK160M2-2/15
	NK160L-2/18.5					695				1395
	NK180M-2/22					730				1430	285/240				430/525				665
	NK200L-2/30		1420	250	940	803				1503	310/290	610	550		475/590	40	340	540	730	4-Φ28
HJ400-65-200	NK100L-4/2.2	95	1140	210	740	430	100	500	140	1170	180/225	490	440	180	245/370	30	320	545	590	4-Φ24
	NK100L2-4/3.0
	NK112M-4/4.0					460				1200	190/225				265/385				593
	NK132S-4/5.5					510				1250	210/240				315/430				618
	NK132M1-4/7.5					550				1290
	NK160M2-2/15		1270	225	840	655				1395	255/240	540	490		385/485		340	565	655
	NK160L-2/18.5					695				1435
	NK180M-2/22					730				1470	280/240				430/525				685
	NK200L1-2/30		1420	250	940	803				1543	310/290	610	590		475/590	40	360	585	750	4-Φ28
	NK200L2-2/37
	NK225M-2/45					840				1580	345/290				530/615
HJ100-65-250	NK100L2-4/3.0	110	1140	210	740	430	125	500	140	1195	180/225	490	440	200	245/370	30	340	590	610	4-Φ24
	NK112M-4/4.0					460				1225	190/225				265/385				615
	NK132S-4/5.5					510				1215	210/240				315/430				638
	NK132M-4/7.5					550				1315
	NK160M-4/11		1270	225	840	655				1420	255/240	540	490		385/525		360	610	685
	NK160L-4/15					695				1460
	NK180M-2/22					730				1495	285/240				430/525				705
	NK200L1-2/30		1420	250	940	830				1570	310/290	610	550		475/590	40	380	630	716	4-Φ28
	NK200L2-2/37
	NK225M-2/45					870				1635	345/290				530/615				790
	NK250M-2/55		1620	290	1060	935				1700	385/290	660	600		575/740		400	650	890
	NK280S-2/75		1820	320	1200	1010				1775	410/330	730	670		640/800				920
HJ100-65-315	NK132S-4/5.5	110	1270	225	840	510	125	530	140	1305	210/240	540	490	225	315/430	30	385	665	683	4-Φ24
	NK132M-4/7.5					550				1345
	NK160M-4/11					655				1450	255/240				385/485				710
	NK160L-4/15		1420	250	940	695				1490		610	550			40	405	685		4-Φ28
	NK180M-4/18.5					730				1525	285/240				430/525				750
	NK200L2-2/37										310/290				475/590				795
	NK225M-2/45		1620	290	1060	870				1665	345/290	660	600		530/615		425	705	815
	NK250M-2/55					935				1730	385/330				575/740				915
	NK280S-2/75		1820	320	1200	1010				1802	410/330	730	670		640/800				945
	NK280M-2/90					1060				1855
HJ125-80-160	NK180M-2/22	95	1270	225	840	730	125	500	140	1495	240	540	490	180		30	300	525	645	4-Φ24
	NK200L1-2/30		1420	250	940	803				1568	290	610	550			40	320	545	710	4-Φ28
	NK200L2-2/37
HJ125-80-200	NK200L2-2/37	95	1420	250	940	805	125	500	140	1570	290	610	550	180		40	320	570	716	4-Φ28
	NK225M-2/45		1420	250	940	730				1635									730
	NK250M-2/55		1620	290	1060	635				1700		660	600				340	590	830
HJ125-80-250	NK250M-2/55	110	1620	290	1060	935	125	500	140	1770	290	660	600	225		40	385	665	875	4-Φ28
	NK280S-2/75		1820	320	1200	1010				1775	330	730	670						905
	NK280M-2/90		1820	320	1200	1060				1825	330	730	670						905
HJ125-100-200	NK112M-4/4.0	110	1140	210	740	460	125	500	140	1225	190/225	490	440	200	265/385	30	340	620	613	4-Φ24
	NK132S-4/5.5					510				1275	210/240				315/430				638
	NK132M-4/7.5					550				1315
	NK160M-4/11		1270	225	840	655				1420	255/240	540	490		385/485		360	640	685
	NK200L1-2/30		1420	250	940	803				1568	310/290	610	550		475/590	40	380	660	770	4-Φ28
	NK200L2-2/37
	NK225M-2/45					840				1605	345/290				530/615
	NK250M-2/55		1620	290	1060	935				1700	385/330	660	600		575/740		400	680	890
	NK280S-2/75		820	320	1200	1010				1775	410/330	730	670		640/800				920
HJ125-100-250	NK132S-4/5.5	110	1210	225	840	510	140	530	140	1320	210/240	540	490	225	313/430	30	385	545	683	4-Φ24
	NK132M-4/7.5		1210	225	840	550				1360		540	490
	NK160M-4/11					655				1465	255/240				385/485				710
	NK160L-4/15		1420	250	940	695				1505		610	550			40	405	685	730	4-Φ28
	NK180M-4/18.5					730				1540	285/240				430/525				750
	NK225M-2/45		1620	290	1060	840				1650	345/290	660	600		530/615		425	705	815
	NK250M-2/55					935				1745	385/330				575/740				915
	NK280S-2/75		1820	320	1200	1010				1820	410/330	730	670		640/800				945
	NK280M-2/90					1060				1870
HJ125-100-315	NK160M-4/11	100	1270	225	840	655	140	530	140	1465	255/240	540	490	250	385/485	30	410	725	735	4-Φ24
	NK160L-4/15		1420	250	940	695				1505		610	550			40	430	745	755	4-Φ28
	NK180M-4/18.5					730				1540	285/240				430/525				775
	NK180L-4/22					750				1560
	NK200L-4/30					803				1613	310/290				475/590				820
	NK225S-4/37					845				1655	345/290				530/615
	NK280S-2/75		1820	320	1200	1010				1820	410/330	730	670		640/800		450	765	970
	NK280M-2/90					1060				1870
HJ125-100-400	NK160L-4/15	130	1620	290	1060	695	140	530	140	1505	225/240	660	600	280	385/485	40	480	835	805	4-Φ28
	NK180M-4/18.5					730				1540	285/240				430/525				825
	NK180L-4/22					750				1560
	NK200L-4/30					803				1613	310/290				475/590				870
	NK225S-4/37					845				1655	345/290				530/615
	NK225M-2/45					870				1680
	NK250M-2/55					935				1745	385/330				575/740				970
HJ150-125-250	NK160M-4/11	110	1270	225	840	655	140	530	140	1465	255/240	540	490	250	385/485	30	410	760	735	4-Φ24
	NK160L-4/15		1420	230	940	695				1505		610	550			40	430	785	755	4-Φ28
	NK180M-4/18.5					730				1540	285/240				430/525				775
	NK180L-4/22					750				1560
	NK200L-4/30					803				1613	310/290				475/590				820
	NK225S-4/37					845				1655	340/290				530/615
HJ150-125-315	NK180M-4/18.5	130	1620	290	1060	730	140	530	140	1540	285/240	660	600	280	430/525	40	480	835	825	4-Φ28
	NK180L-4/22					750				1560
	NK200L-4/30					803				1673	310/290				475/590				870
	NK225S-4/37					840				1650	345/290				530/615
	NK225M-2/45					870				1680
	NK250M-2/55					935				1745	385/330				575/740				970
HJ150-125-400	NK200L-4/30	110	1620	290	1060	803	140	530	140	1613	310/290	660	600	315	475/590	40	515	915	905	4-Φ28
	NK225S-4/37					845				1635	325/290				530/615
	NK225M-4/45					870				1680
	NK250M-4/55					935				1745	385/330				575/740				1005
	NK280S-4/75		1820	320	1200	1010				1820	410/330	730	670		640/800				1035
	NK280M-4/90					1060				1870
HJ200-150-250	NK180L-4/22	130	1620	290	1060	750	160	530	180	1620	285/240	660	600	280	430/525	40	480	855	825	4-Φ28
	NK200L-4/30					803				1673	310/290				475/590
	NK225S-4/37					840				1710	345/290				530/615				870
	NK225M-4/45					870				1740
	NK250M-4/55					935				1805	385/330				575/700				970
	NK280S-4/75		1820	320	1200	1010				1880	410/330	730	670		640/800				1000
HJ200-150-315	NK200L-4/30	130	1820	320	1200	803	160	670	180	1813	310/290	730	670	315	475/590	40	515	915	905	4-Φ28
	NK225S-4/37					845				1855	345/290				530/615
	NK225M-4/45					870				1880
	NK250M-4/55					935				1945	385/330				575/740				1005
	NK280S-4/75					1010				2020	410/330				640/800				1035
	NK280M-4/90					1060				2070
HJ200-150-400	NK250M-4/55	130	1820	320	1200	935	160	670	180	1945	385/330	730	670	315	575/740	40	515	965	1005	4-Φ28
	NK280S-4/75					1010				2020	410/330				640/800				1035
	NK280M-4/90					1060				2070

十五、进口合金离心泵故障原因及消除方法

故障的可能因素									消除方法
泵内或吸入管内留有空气	Ο	Ο		Ο					重新灌泵排除空气
吸上扬程过高或灌注不足	Ο	Ο		Ο					降低泵位，增加进口处压力
吸入管路过小或有杂物堵塞	Ο	Ο		Ο					加大吸入管径、清除堵塞
吸入管进入深度不够或漏气	Ο	Ο							增大进入管深度或检修管路
转速过高或过低	Ο	Ο	Ο						按规定要求检查原动机转速
泵转向不对	Ο	Ο							调整转向
总扬程与泵扬程不符	Ο	Ο	Ο						降低吐出系统阻力或高度
介质重度与粘度与泵要求不符	Ο	Ο	Ο						应进行换算
在流量过小处运转产生振动				Ο	Ο		Ο	Ο	加大流量或设旁通循环管
泵与电机轴线不一致或轴弯曲			Ο	Ο		Ο	Ο	Ο	校正
转动部分与固定部分有摩擦			Ο	Ο		Ο	Ο	Ο	检修泵或改善使用工况
轴承磨损严重或损坏				Ο		Ο	Ο	Ο	更换之
密封环磨损过多		Ο	Ο						更换之
轴套、填料或动静环磨损过多			Ο		Ο	Ο	Ο		更换之
填料或机械密封选用或安装不当			Ο		Ο	Ο	Ο		按使用要求重新选用或安装
转动部分失去平衡引起振动				Ο	Ο	Ο	Ο		检查原因设法消除
油室油量过多或油过脏				Ο				Ο	按油位计要求加油或换新油
管路或泵内有杂物堵塞	Ο	Ο		Ο				Ο	检查并排除
密封液压力不当					Ο	Ο			应按密封腔前的压力，加大0.49～0.147MPa
填料压盖过紧或过松			Ο		Ο	Ο			适当调整之

进口合金离心泵热门搜索

进口隔膜泵 进口离心泵 进口潜水泵 进口螺杆泵 进口真空泵 进口磁力泵 进口屏蔽泵 进口齿轮泵 进口循环泵 进口转子泵 进口化工泵 进口液下泵 进口管道泵 进口多级泵
